S+S REGELTECHNIK HYGRASREG LS Bedienungs- Und Montageanleitung Seite 10

F
Montage et installation
Utilisation de la tension d'alimentation CA
pour les appareils à circuit redresseur en pont :
on a utilisé un circuit redresseur en pont
pour redresser la tension d'alimentation CA.
Utilisation de tension d'alimentation CC
pour les appareils à circuit redresseur en pont :
ce type d'appareil peut être alimenté avec une tension CC de 15...36 V.
Grâce à l'utilisation du circuit redresseur, la polarité de la tension
d'alimentation n'a pas d'importance.

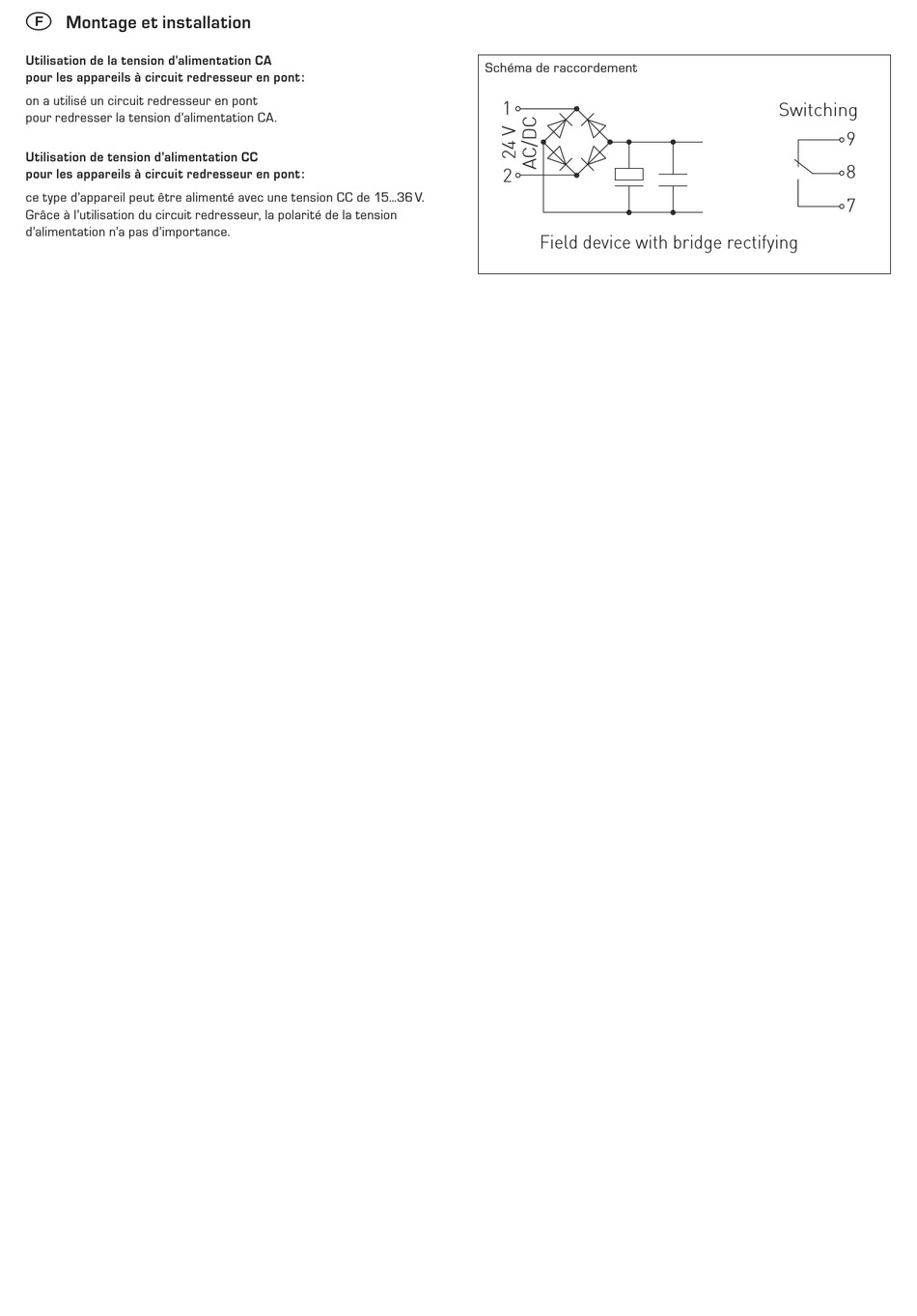

Schéma de raccordement
1
2
Field device with bridge rectifying
Switching
9
8
7
