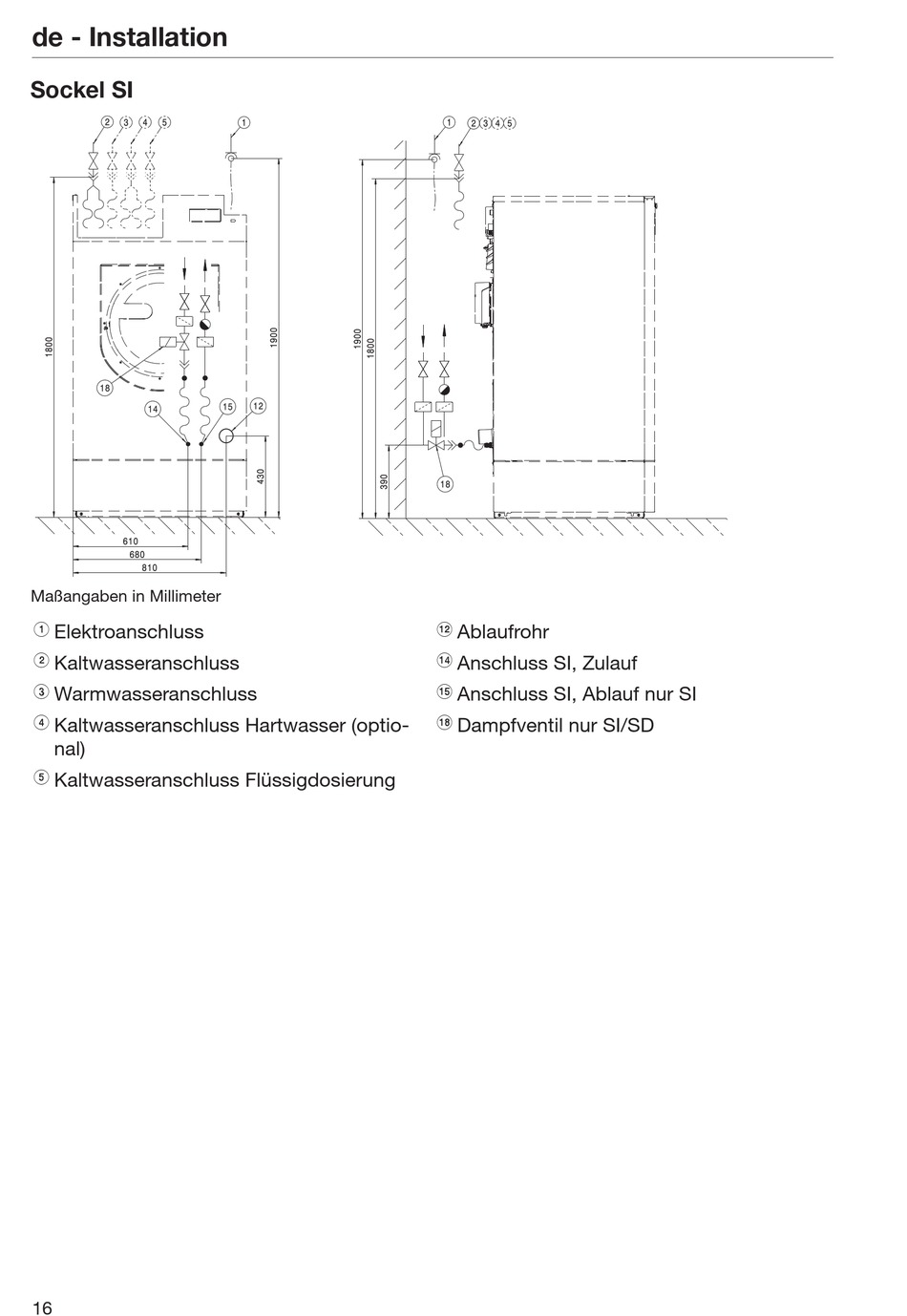

de - Installation
Sockel SI
Maßangaben in Millimeter
a
Elektroanschluss
b
Kaltwasseranschluss
c
Warmwasseranschluss
d
Kaltwasseranschluss Hartwasser (optio-
nal)
e
Kaltwasseranschluss Flüssigdosierung
16
l
Ablaufrohr
n
Anschluss SI, Zulauf
o
Anschluss SI, Ablauf nur SI
r
Dampfventil nur SI/SD
