Standard Sd - Miele PWM 920 SI Installationsplan

Gewerbliche waschmaschine
Vorschau ausblenden Andere Handbücher für PWM 920 SI:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

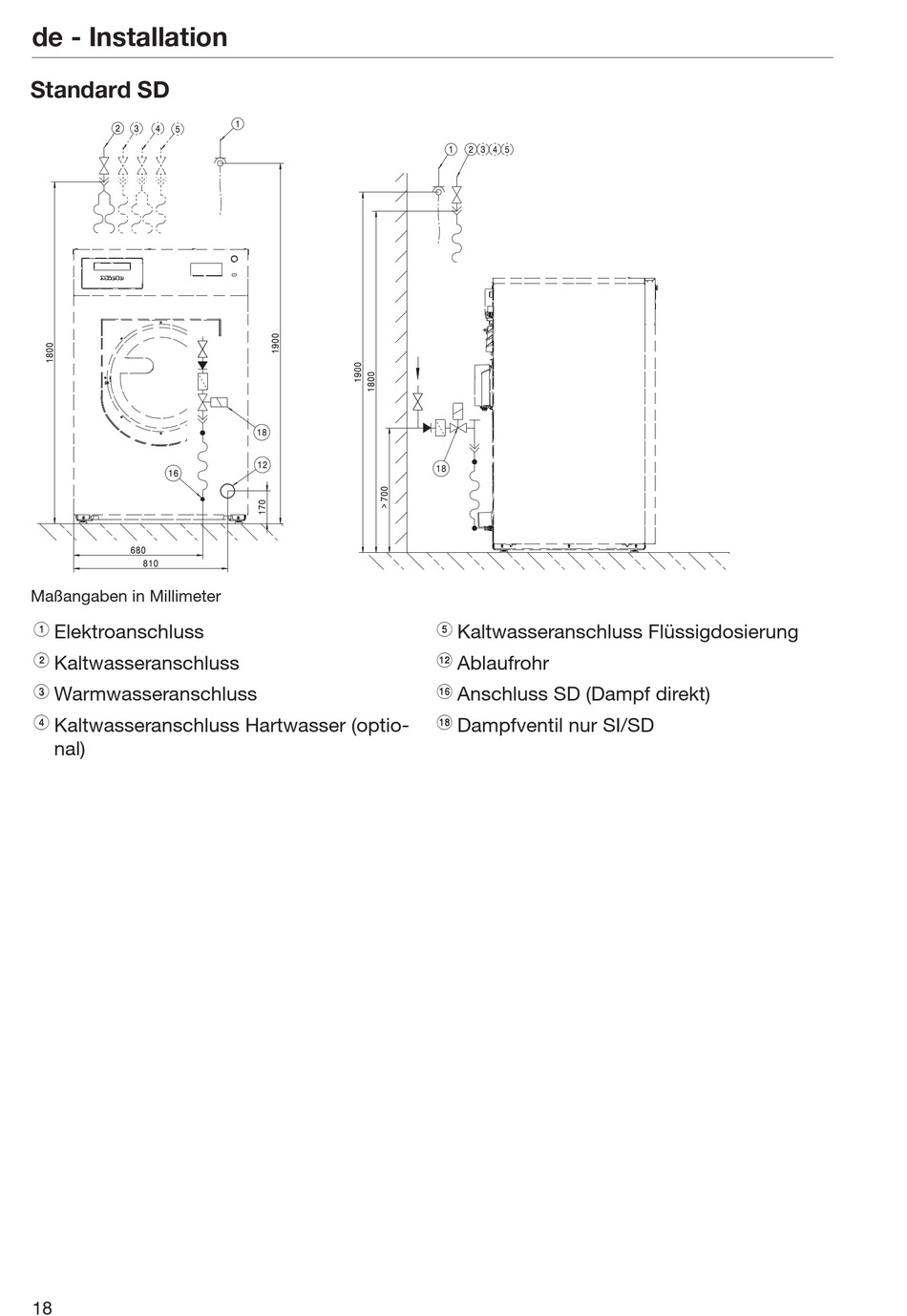

de - Installation

Standard SD

Maßangaben in Millimeter
a
Elektroanschluss
b
Kaltwasseranschluss
c
Warmwasseranschluss
d
Kaltwasseranschluss Hartwasser (optio-
nal)
18
e
Kaltwasseranschluss Flüssigdosierung
l
Ablaufrohr
p
Anschluss SD (Dampf direkt)
r
Dampfventil nur SI/SD
