OC7171A-3D-3S_Programmierbarer Zähler
Vier Set Point sind zur Überwachung von Grenzwerten bestimmt. Jeder Set Point kann individuell 5-
stellig über die Tastatur einem beliebigen Anzeigewerten zugeordnet werden. Sobald die Anzeige den
eingestellten Set Point erreicht oder übersteigt, wird der entsprechende Ausgang aktiviert. Jeder Set
Point hat frei wählbare Hysterese und kann als OPEN oder CLOSED im Alarmzustand definiert werden.
Die Ausgänge können mit offenen Kollektoren oder mit Relais bestellt werden.
Passwort wird verwendet um unberechtigte Eintritte ins Menu zu verhindern. Der Menuschritt SPASS
beinhaltet 20 Zahlenkombinationen, eine davon kann gewählt und im Menuschritt PASS für den Eintritt
verwendet werden. Zur Sperrung des Menus wird im Menuschritt PASS eine andere, nicht korrekte
Kombination eingegeben, welche das Menu sperrt. Das Menu kann dann nur mit dem korrekten
Passwort freigegeben werden.
1
MENU
Die Taste MENU eröffnet das Gerätemenu. Der gewünschte Parameter wird mit ACK bestätigt und mit
UP oder DOWN gesetzt. Die blinkende Stelle - Cursor - wird mit ACK positioniert. Der Dezimalpunkt
kann erst dann gesetzt werden, wenn die blinkende Stelle mit ACK ausserhalb der Anzeige positioniert
ist. Mit UP wird der Dezimalpunkt gewählt. Mit SET wird die Programmierung abgeschlossen und die
Anzeige kehrt in den Messmodus zurück.
1.1
MENUSCHRITTE OC7171A-3D-3S ohne eingebaute Optionen
PASS
Korrekte Eingabe vom Passwort erlaubt die Parametrisierung des Gerätes.
HSt 1
Hysterese SP1.
FnrL1
Relaisfunktion SP1:
OP 1 oder CL 1, gesteuert vom Display 1.
OP 2 oder CL 2, gesteuert vom Display 2
OP 3 oder CL 3, gesteuert vom Display 3
(OP = open, CL = closed).
HSt 2
Hysterese SP2.
FnrL2
Relaisfunktion SP2:
OP 1 oder CL 1, gesteuert vom Display 1.
OP 2 oder CL 2, gesteuert vom Display 2
OP 3 oder CL 3, gesteuert vom Display 3
(OP = open, CL = closed).
HSt 3
Hysterese SP3.
FnrL3
Relaisfunktion SP3:
OP 1 oder CL 1, gesteuert vom Display 1.
OP 2 oder CL 2, gesteuert vom Display 2
OP 3 oder CL 3, gesteuert vom Display 3
(OP = open, CL = closed).

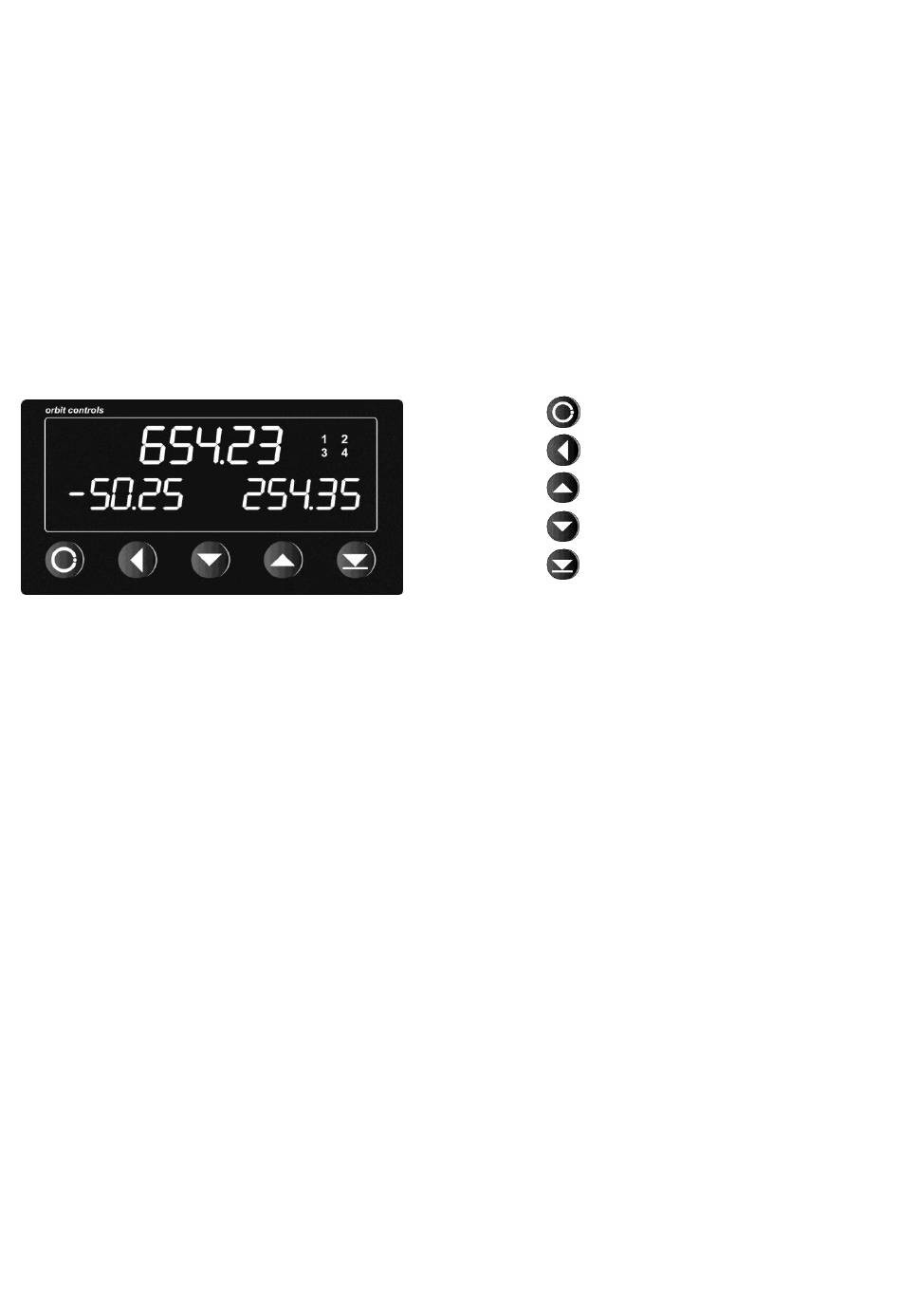

Betriebsanleitung
MENU
ACK
UP
DOWN
SET
1, 2 aktivierte Set Points
7
