OC7171A-3D-3S_Programmierbarer Zähler
3

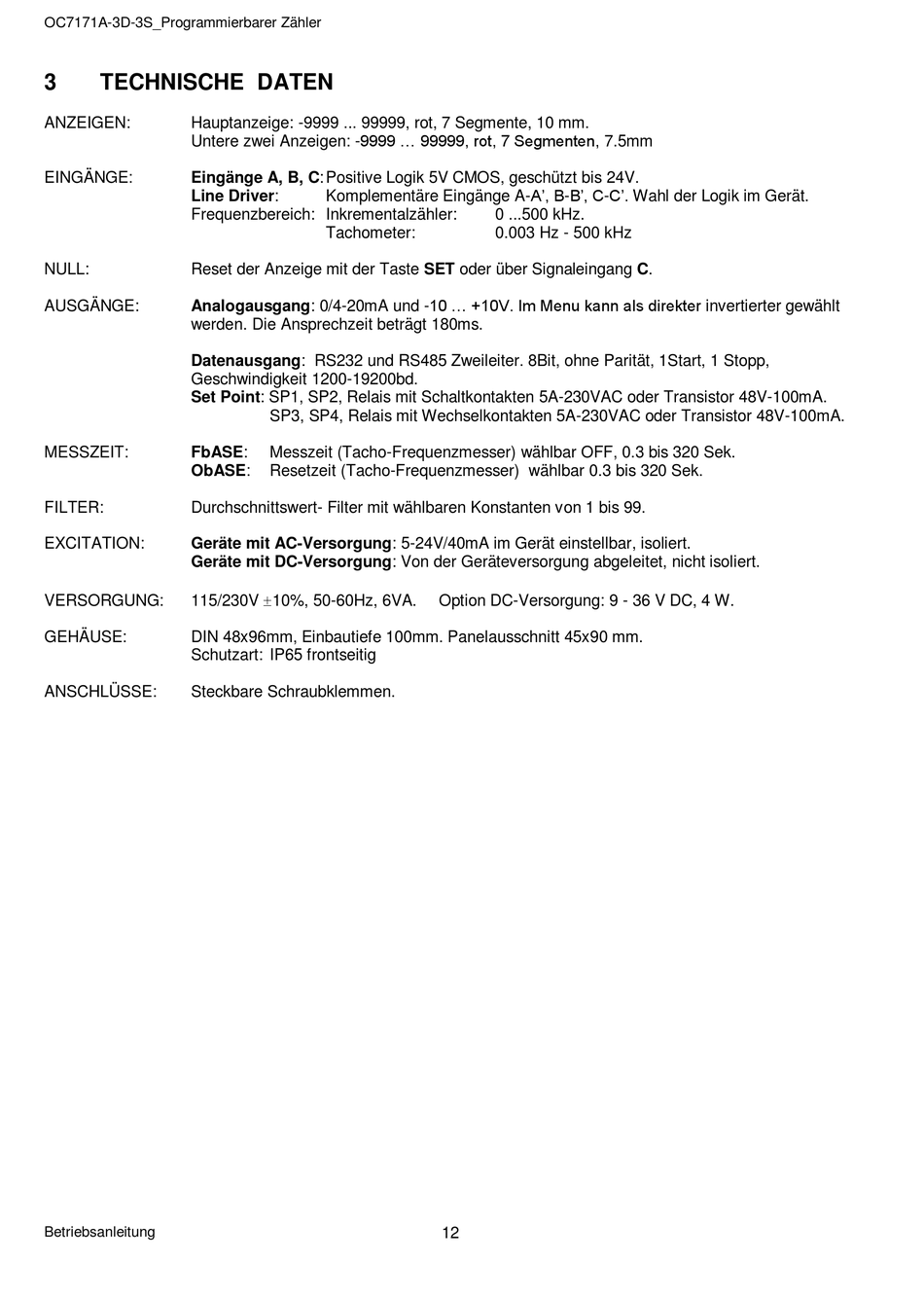

TECHNISCHE DATEN
ANZEIGEN:
Hauptanzeige: -9999 ... 99999, rot, 7 Segmente, 10 mm.
Untere zwei Anzeigen: -9999 ... 99999, rot, 7 Segmenten, 7.5mm
EINGÄNGE:
Eingänge A, B, C: Positive Logik 5V CMOS, geschützt bis 24V.
Line Driver:
Frequenzbereich: Inkrementalzähler:
NULL:
Reset der Anzeige mit der Taste SET oder über Signaleingang C.
Analogausgang: 0/4-20mA und -10 ... +10V. Im Menu kann als direkter invertierter gewählt
AUSGÄNGE:
werden. Die Ansprechzeit beträgt 180ms.
Datenausgang: RS232 und RS485 Zweileiter. 8Bit, ohne Parität, 1Start, 1 Stopp,
Geschwindigkeit 1200-19200bd.
Set Point: SP1, SP2, Relais mit Schaltkontakten 5A-230VAC oder Transistor 48V-100mA.
MESSZEIT:
FbASE:
ObASE:
FILTER:
Durchschnittswert- Filter mit wählbaren Konstanten von 1 bis 99.
EXCITATION:
Geräte mit AC-Versorgung: 5-24V/40mA im Gerät einstellbar, isoliert.
Geräte mit DC-Versorgung: Von der Geräteversorgung abgeleitet, nicht isoliert.
115/230V 10%, 50-60Hz, 6VA.
VERSORGUNG:
GEHÄUSE:
DIN 48x96mm, Einbautiefe 100mm. Panelausschnitt 45x90 mm.
Schutzart: IP65 frontseitig
ANSCHLÜSSE:
Steckbare Schraubklemmen.
Betriebsanleitung
Komplementäre Eingänge A-A', B-B', C-C'. Wahl der Logik im Gerät.
Tachometer:
SP3, SP4, Relais mit Wechselkontakten 5A-230VAC oder Transistor 48V-100mA.
Messzeit (Tacho-Frequenzmesser) wählbar OFF, 0.3 bis 320 Sek.
Resetzeit (Tacho-Frequenzmesser) wählbar 0.3 bis 320 Sek.
0 ...500 kHz.
0.003 Hz - 500 kHz
Option DC-Versorgung: 9 - 36 V DC, 4 W.
