6

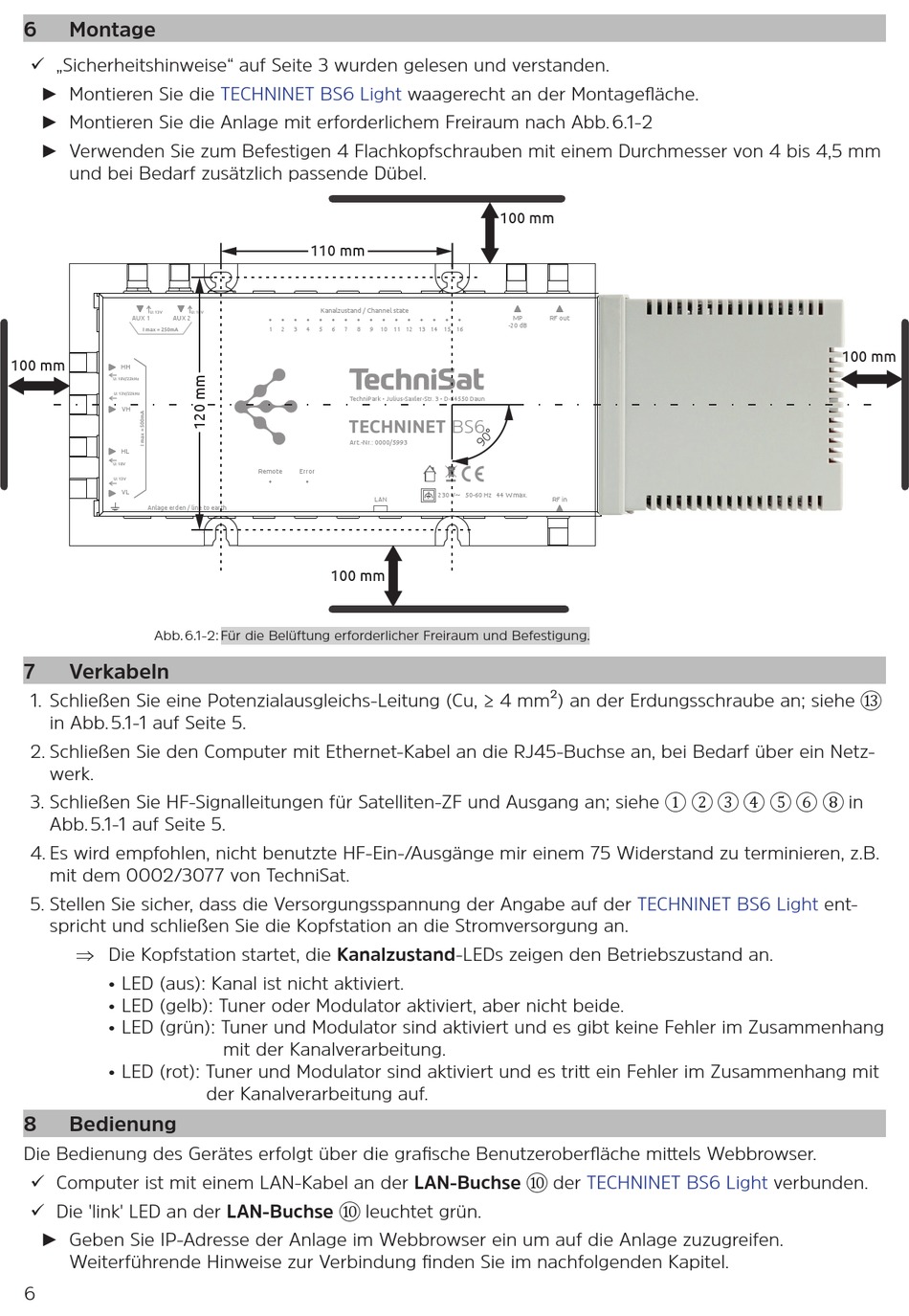

Montage
9 „Sicherheitshinweise" auf Seite 3 wurden gelesen und verstanden.
► Montieren Sie die
► Montieren Sie die Anlage mit erforderlichem Freiraum nach Abb. 6.1-2
► Verwenden Sie zum Befestigen 4 Flachkopfschrauben mit einem Durchmesser von 4 bis 4,5 mm
und bei Bedarf zusätzlich passende Dübel.
U: 13V
AUX 1
AUX 2
I max = 250mA
100 mm
HH
U: 18V/22kHz
U: 13V/22kHz
VH
HL
U: 18V
U: 13V
VL
Anlage erden / line to earth
Abb. 6.1-2: Für die Belüftung erforderlicher Freiraum und Befestigung.
1. Schließen Sie eine Potenzialausgleichs-Leitung (Cu, ≥ 4 mm²) an der Erdungsschraube an; siehe ⑬
7
Verkabeln
in Abb. 5.1-1 auf Seite 5.
2. Schließen Sie den Computer mit Ethernet-Kabel an die RJ45-Buchse an, bei Bedarf über ein Netz-
3. Schließen Sie HF-Signalleitungen für Satelliten-ZF und Ausgang an; siehe ① ② ③ ④ ⑤ ⑥ ⑧ in
werk.
Abb. 5.1-1 auf Seite 5.
4. Es wird empfohlen, nicht benutzte HF-Ein-/Ausgänge mir einem 75 Widerstand zu terminieren, z.B.
mit dem 0002/3077 von TechniSat.
5. Stellen Sie sicher, dass die Versorgungsspannung der Angabe auf der
spricht und schließen Sie die Kopfstation an die Stromversorgung an.
⇒ Die Kopfstation startet, die Kanalzustand-LEDs zeigen den Betriebszustand an.
• LED (aus): Kanal ist nicht aktiviert.
• LED (gelb): Tuner oder Modulator aktiviert, aber nicht beide.
• LED (grün): Tuner und Modulator sind aktiviert und es gibt keine Fehler im Zusammenhang
• LED (rot): Tuner und Modulator sind aktiviert und es tritt ein Fehler im Zusammenhang mit
8
Bedienung
9 Computer ist mit einem LAN-Kabel an der LAN-Buchse ⑩ der
Die Bedienung des Gerätes erfolgt über die grafische Benutzeroberfläche mittels Webbrowser.
9 Die 'link' LED an der LAN-Buchse ⑩ leuchtet grün.
► Geben Sie IP-Adresse der Anlage im Webbrowser ein um auf die Anlage zuzugreifen.
Weiterführende Hinweise zur Verbindung finden Sie im nachfolgenden Kapitel.
6
TECHNINET BS6 Light
110 mm
Kanalzustand / Channel state
U: 18V
7
1
2
3
4
5
6
8
TechniPark • Julius-Saxler-Str. 3 • D-54550 Daun
TECHNINET BS6
Art.-Nr.: 0000/5993
Remote
Error
100 mm
mit der Kanalverarbeitung.
der Kanalverarbeitung auf.
waagerecht an der Montagefläche.
100 mm
MP
-20 dB
10 11 12 13 14 15 16
9
230 V~ 50-60 Hz 44 W max.
LAN
RF out
RF in
TECHNINET BS6 Light
TECHNINET BS6 Light
100 mm
ent-
verbunden.
