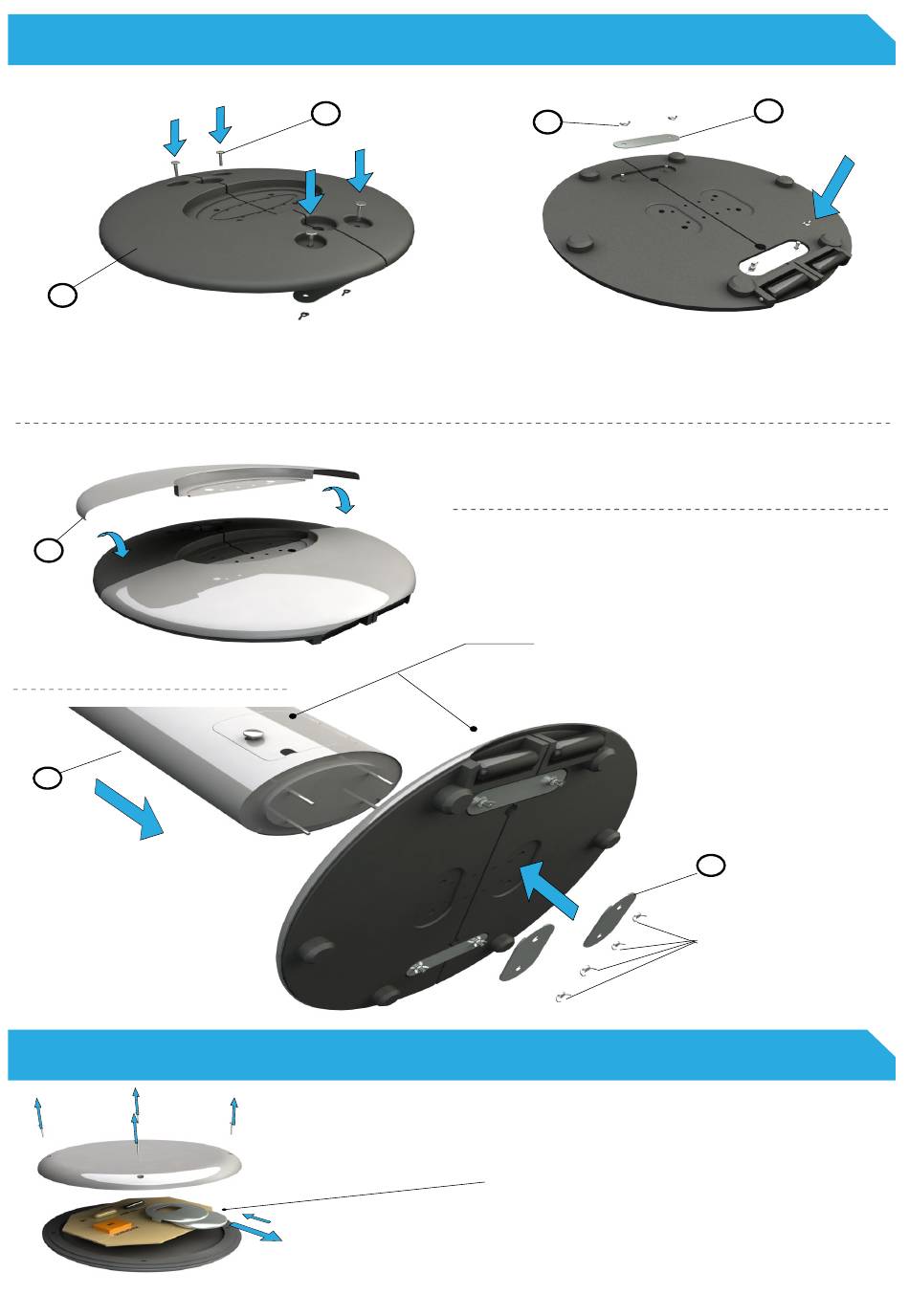

Fuß- und Gerätezusammenbau
Legen Sie das Gehäuse auf den Rand der Schachtel um Kratzer zu vermeiden und um den Fuß leichter befestigen zu können.
K
Legen Sie die zwei Hälften des Fußes nebeneinander wie abgebildet,
1
Vergewissern Sie sich, dass das Rad und die Achse an der richtigen
Stelle sind. Stecken Sie die Gewindeschrauben mit Unterlegscheiben
(4xC + 4xE) in die vier Löcher des Fußes.
J
F
Ersetzen der Batterie in der Fernbedienung
(Nehmen Sie zuerst die Fußteile unter dem Gerätekörper aus der Box)
E
A
B
C
D
Drehen Sie den Fuß auf den Kopf und befestigen Sie
2
die Metallplatten (2xB) sorgfältig mit Unterlegscheiben
und Flügelmuttern (4xC + 4xD) an den zuvor
eingesetzten Gewindeschrauben (4xE).
3
Befestigen Sie nun die zwei Hälften der Metallabdeck-
ung. Eine der beiden besitzt eine Aussparung, welche
über den Rollen platziert wird.
Schieben Sie die 4 Bolzen an der Unterseite des
4
Heizgerätes (F) durch den Fuß .
Befestigen Sie die Metalplatten (2xA) sorgfältig
mit vier Flügelmuttern mit Unterlegscheiben
(4xD + 4xC).
Versichern Sie sich, dass die Rollen und die
Kabelbox sich auf der gleichen Seite befinden.
Wenn die Metallabdeckung des Fußes falsch
herum sitzt, werden die Rollen nicht
funktionieren.
Schrauben Sie die Fernbedienung mit Hilfe
eines Phillips- oder Kreuzschraubendrehers auf.
Ersetzen Sie die CR2032 Batterie.
Schrauben Sie die Fernbedienung vorsichtig
wieder zusammen, stellen Sie dabei sicher, dass
die Gummidichtung richtig sitzt.
B
A
Unterlegscheiben und
Flügelmuttern
4
