Helios EHR-R.. TR series Montage- Und Betriebsvorschrift

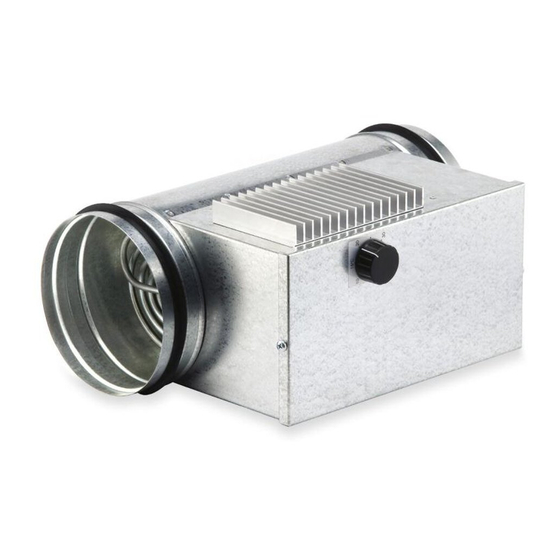

Elektro-Heizregister mit integrierter Heizungsregelung EHR-R.. TR
Electrical heating unit with integrated temperature controller EHR-R.. TR
Batterie électrique avec régulation du chauffage intégrée EHR-R.. TR
MONTAGE- UND BETRIEBS VORSCHRIFT
Zur Sicherstellung einer einwandfreien Funktion
und zur eigenen Sicherheit sind alle nachstehenden
Vor schriften genau durchzulesen und zu beachten.
Achtung: Alle Arbeiten sind im spannungslosen Zu-
stand vorzunehmen.
Sicherheitshinweis:
Die Steuerungselektronik inkl. Fühler und deren In-
stallation haben gegen Erde Netzpotential (230 V~).
Entsprechend ist die Installation, Wartung, Fehler-
suche usw. nach den geltenden Vorschriften der Netz-
spannungsinstallation nach VDE etc. durchzuführen.
EMPFANG
Sendung sofort bei Anlieferung auf Beschädigungen
und Typenrichtigkeit prüfen. Falls Schäden vorliegen,
um gehend eine Schadensmeldung unter Hinzuzie-
hung des Transportunternehmens veranlassen. Bei
nicht fristgerechter Reklamation, gehen evtl. Ansprü-
che ver loren.
EINLAGERUNG
Der Lagerort muss erschütterungsfrei, wasserge-
schützt und frei von Temperaturschwankungen sein.
Schäden, deren Ursache in unsachgemäßem Trans-
port, Einlagerung oder Inbetriebnahme liegen, sind
nachweisbar und unterliegen nicht der Gewähr lei-
stung.
EINSATZBEREICH
Die Elektro-Heizregister EHR-R.. TR mit integrier-
ter Heizungsregelung sind für den Einbau in den
Rohrverlauf von Lüftungssystemen konzipiert. Die
Geräte sind mit geschlossenen Rohrheizkörpern
(Stahlrohrmantelheizkörper mit niedriger Oberflä-
chentemperatur) ausgestattet, welche im außen-
liegenden Anschlusskasten verdrahtet sind. Ein
Mindest volumenstrom (siehe Tabelle) ist zu beachten.
Das Gehäuse ist aus verzinktem Stahlblech für den
Einbau in den Rohrverlauf.
MONTAGEHINWEISE
Das Heizregister ist in Strömungsrichtung nach dem
Ventilator in das Rohr einzubauen. Bei Einbau vor dem
Ventilator ist sicherzustellen, dass die Fördermitteltem-
peratur am Ventilator den maximal zulässigen Wert (sie-
he Katalog bzw. Typenschild) nicht übersteigt.
Zwischen Ventilator und Heizregister muss ein Rohr-
stück von mindestens 1 m Länge eingebaut sein. Es
ist gegebenenfalls durch geeignete Schutz ein rich-
tung sicherzustellen, dass ein Berühren der Heizstä-
be nicht möglich ist.
Auf ausreichende und sichere Befestigung ist zu
achten. Aus Sicherheitsgründen dürfen keine leicht
entzündlichen und brennbaren Materialien mit dem
Heizregister in Berührung kommen. Zu brennbaren
Materialien ist ein Mindestabstand von 150 mm ein-
zuhalten. Das ein- und austrittseitige Rohrstück muss
mindestens 0,5 m aus nichtbrennbarem Material be-
stehen. Um Heizstäbe vor Ablagerung von brennba-
ren Stäuben zu schützen, wird der Einbau von Luftfil-
tern (siehe Katalog: Type LFBR...) empfohlen.
Die Einbaulage ist beliebig, jedoch ist darauf zu achten,
dass sich der Temperaturbegrenzer oben befindet, da-
mit im Störungsfall die infolge Konvektion nach oben
fließende Wärme erfasst werden kann.
ANSCHLUSSHINWEISE
Der elektrische Anschluss darf nur von einer autori-
sierten Elektrofachkraft durchgeführt werden. Die ein-
schlä gigen Sicherheitsvorschriften, Normen (wie VDE
0100, VDE 0530, VDE 0700, EN 60204-1 sowie die
TAB's der EVU's und UVV) sind einzuhalten. Insbeson-
dere ist zu beachten, dass ein Betrieb des Heizregisters
nur bei eingeschaltetem Ventilator möglich sein darf.
Vor dem Anschluss ist zu prüfen, ob die auf dem
Typenschild angegebene Betriebsspannung mit der
Netzspannung übereinstimmt.
Der Betrieb ist bei 50 und 60 Hz Netzfrequenz mög-
FINTING AND OPERATING INSTRUCTIONS
To ensure trouble-free operation and for perso-
nal safety, all the following instructions should be
read carefully and observed.
Warning: All work must be carried out with the
equipment fully isolated from the power supply.
Safety information:
The control electronics incl. sensor and its installation
has mains potential (230 V) against earth. The installa-
tion, maintenance, troubleshooting, etc. is to be carri-
ed out in accordance with the applicable regulations of
the mains voltage installation according to VED, etc.
DELIVERY
On delivery, immediately check that the unit is un-
damaged and the correct model. In the event of
damage, make out an immediate damage report in
consultation with the carrier. A delay may render any
claim invalid.
STORAGE
The storage space must be vibration-free, protected
from damp and from fluctuations in temperature. Any
damage found to be due to inappropriate transpor-
tation, storage or operation falls outside the terms of
the guarantee.
INSTALLATION
EHR-R.. TR electrical heating units are designed to
be fitted into the ducting of ventilation systems. The
units have closed pipe-elements (low surface tempe-
rature elements with steel casing). The minimum air
volume through the unit must be complied with (see
table). Built in thermal cut outs are fitted to the ca-
sing. The unit casing is of galvanised sheet steel with
spigots for installation in to ducting.
INSTALLATION INSTRUCTIONS
The heater unit should be installed in the ducting
down stream of the fan. In the case of installation
upstream of the fan, ensure that the airflow-tem-
perature at the fan does not exceed the maximum
permitted value (see catalogue or name plate rating).
A minimum of 1 metre of ducting must be installed
between the fan and the heater unit. Always ensure
measures are to be taken so that it is not possible to
touch the heating elements.
The heater must be securely fixed in position. For
safety, no inflammable materials must come into
contact with the heater unit. There must be kept at
a minimum clearance distance of 150mm between
the heater unit and any inflammable material. The
ducting immediately upstream and downstream of
the unit must be of non-inflammable material for a
distance of 0.5m. In order to protect the heating ele-
ments from a build up of inflammable dust, the ins-
tallation of air filters is recommended (see catalogue:
type LFBR).
The unit may be mounted at any angle, however it is
recommended that the unit is horizontal and the ther-
mal cut-outs are uppermost. This position ensures
the correct operation of the thermal cut-outs.
CONNECTION INSTRUCTIONS
Electrical connection is to be carried out only by a
qualified electrician, observing the appropriate regu-
lations and guidelines of national bodies (VDE, OVE,
SEV IEE etc) and the EVU (e.g. VDE 0100/DIN57100
T.420) VDE0721, DIN18379).
Special attention is to be drawn to the need to en-
sure that operation of the heater unit is only possible
when the fan is switched on, and that the applian-
ce is automatically and completely isolated from the
mains if the thermal cut-out or safety thermal cut-out
is triggered.
Before connection to the mains, ensure that the ope-
NOTICE DE MONTAGE ET D'UTILISATION
Il est important de lire et de respecter l'ensemble
des prescriptions suivante, pour le bon fonctionne-
ment de l'appareil et la sécurité des utilisateurs.
Attention: Tous les travaux doivent être éffectués
hors tension.
Consignes de sécurité :
La commande électronique, sondes incluses, et, l'in-
stallation ont une tension réseau à la terre (230 V~).
Respecter les normes de l'installation réseau selon
VDE, etc. lors de l'installation, l'entretien, la recherche
de défauts, etc.
RECEPTION
Dès réception, vérifier l'état et la conformité du
matériel commandé. En cas d'avaries, des réserves
doivent être portées sur le bordereau du transpor-
teur. Elles doivent être précises, significatives, com-
plètes et confirmées dans les 3 jours par lettre re-
commandée. Attention le non respect du délai peut
entraîner le rejet de la réclamation.
STOCKAGE
Le matériel est à stocker dans un endroit abrité de
l'eau, exempt de variations de température et de vibra-
tions. Les dommages dus à de mauvaises conditions
de transport, à des stockages défectueux ou à une uti-
lisation anormale sont sujets à vérification et contrôle
et entraînent la suppression de notre garantie.
DOMAINE D'UTILISATION
Les batteries de chauffe électrique EHR-R.. TR sont
prévues pour un montage en gaines rondes. Ces
appareils sont équipés de résistances à tubes ayant
une faible température de surface, reliés à un boîtier
de raccordement extérieur. Attention : respecter un
débit d'air minimum (voir tableau). Thermostat de sé-
curité double étage intégré.
Le caisson est en tôle d'acier galvanisée pour un
montage en gaine ronde.
MONTAGE
La batterie doit être montée APRES le ventilateur. En
cas de montage AVANT le ventilateur, s'assurer que
la température du flux ne dépasse pas celle autorisée
pour le ventilateur (voir catalogue ou plaque signalé-
tique). Intercaler entre le ventilateur et la batterie une
longueur de gaine d'au moins 1 mètre. S'assurer que
des mesures de sécurité appropriées sont en place
afin d'éviter tout contact avec les éléments chauffants.
Vérifier que la fixation est suffisante. Par mesure de
sécurité, veiller à ce qu'aucun matériau inflammable
ne puisse entrer en contact avec la batterie. Re-
specter une distance de 15 cm avec toute matière
inflammable. La section de gaine à l'aspiration et au
refoulement sur minimum 50 cm doit être en matière
non inflammable pour protéger les résistances du
dépôt de matière inflammable (l'utilisation de filtres
(type LFBR..., voir catalogue) est recommandée).
La batterie peut être montée dans n'importe quelle
position. Veiller seulement à ce que le thermostat se
trouve en haut afin qu' en cas de panne la convection
de chaleur puisse être enregistrée.
BRANCHEMENT ELECTRIQUE
Le branchement électrique doit être effectué par un
électricien qualifié. Les consignes de sécurité et les
règles d'installation en vigueur (VDE OVE SEV ainsi
que EVU par ex. VDE 0100/DIN 57100, T. 420, VDE
0721, DIN 18379) doivent être respectées.
Il faut en particulier veiller à ce que la batterie ne pu-
isse s'enclencher que si le ventilateur est en foncti-
onnement et que le déclenchement du thermostat de
sécurité double étage coupe l'alimentation électrique
de toutes les phases de la batterie. L'enclenchement
doit être manuel. Un branchement adéquat permet
un fonctionnement par groupes et de ce fait une ré-
duction de la puissance de chauffe.
Le fonctionnement est possible en 50 et 60 Hz. Voir
