Parallelitätseinstellung Spannbacke-Sägeband; Bandlauf-Einstellung (Spur) - Promac 917C Bedienungsanleitung

EINSTELLUNGEN
Parallelitätseinstellung Spannbacke-
Sägeband
1. M aschine mittels Hauptschalter vom Netz tren-
nen.

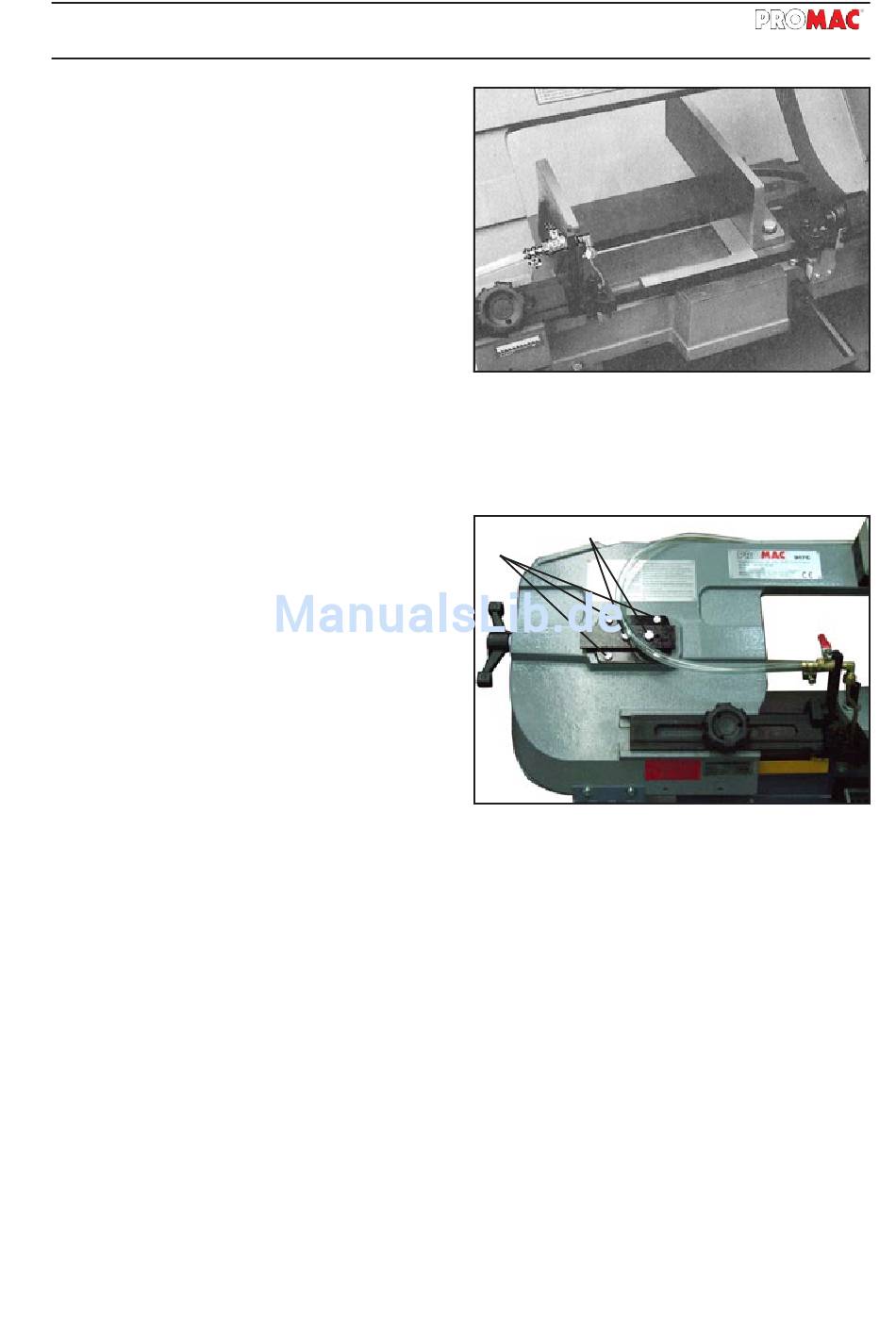

2. B enützen Sie einen Winkel zur Kontrolle wie bei
Fig. 10 beschrieben.
3. I st eine Korrektur nötig, die Schrauben des hinte-
ren Spannbacken lösen und diesen parallel zum
Sägeband stellen. Die Schrauben anziehen.
4. M aschine mittels Hauptschalter dem Stromnetz
zuschalten.
Bandlauf-Einstellung (Spur)
Die Bandlauf-Spureinstellung wurde im Werk vor-
genommen und Bedarf im Normallfall keiner Regu-
lierung.
Vor Aenderung dieser Einstellung zuerst ein neues
Sägeband montieren und kontrollieren, ob danach
eine Korrektur der Bandlauf-Spureinstellung nötig
ist. Wenn Spureinstellungen nötig sind, gehen Sie
wie folgend vor:
1. D en Sägearm in vertikale Stellung bringen und mit
dem Positionsventil gegen Absenken sichern.
2. K ontrollieren Sie die Sägebandführungen auf eine
korrekte Einstellung. (siehe Bandführungs-Einstel-
lung).
3. D en Sägebanddeckel öffnen.
4. D ie Maschine starten und kontrollieren ob der
Bandrücken bis zum Anschlag des Bandrades
läuft.
5. D ie Schrauben (A, Fig. 11) lösen.
6. D ie Einstellschraube (B) so verstellen, bis der Sä-
gebandrücken sauber auf dem Bandradanschlag
läuft.
7. B ei korrektem Bandlauf die Schrauben (A) wieder
festziehen.
Hinweis:
Nach Wartungsarbeiten immer die Funk-
tionalität der Schutzeinrichtungen überprü-
fen!
Fig. 10
B
A
Fig. 11
917C / 917M
13
