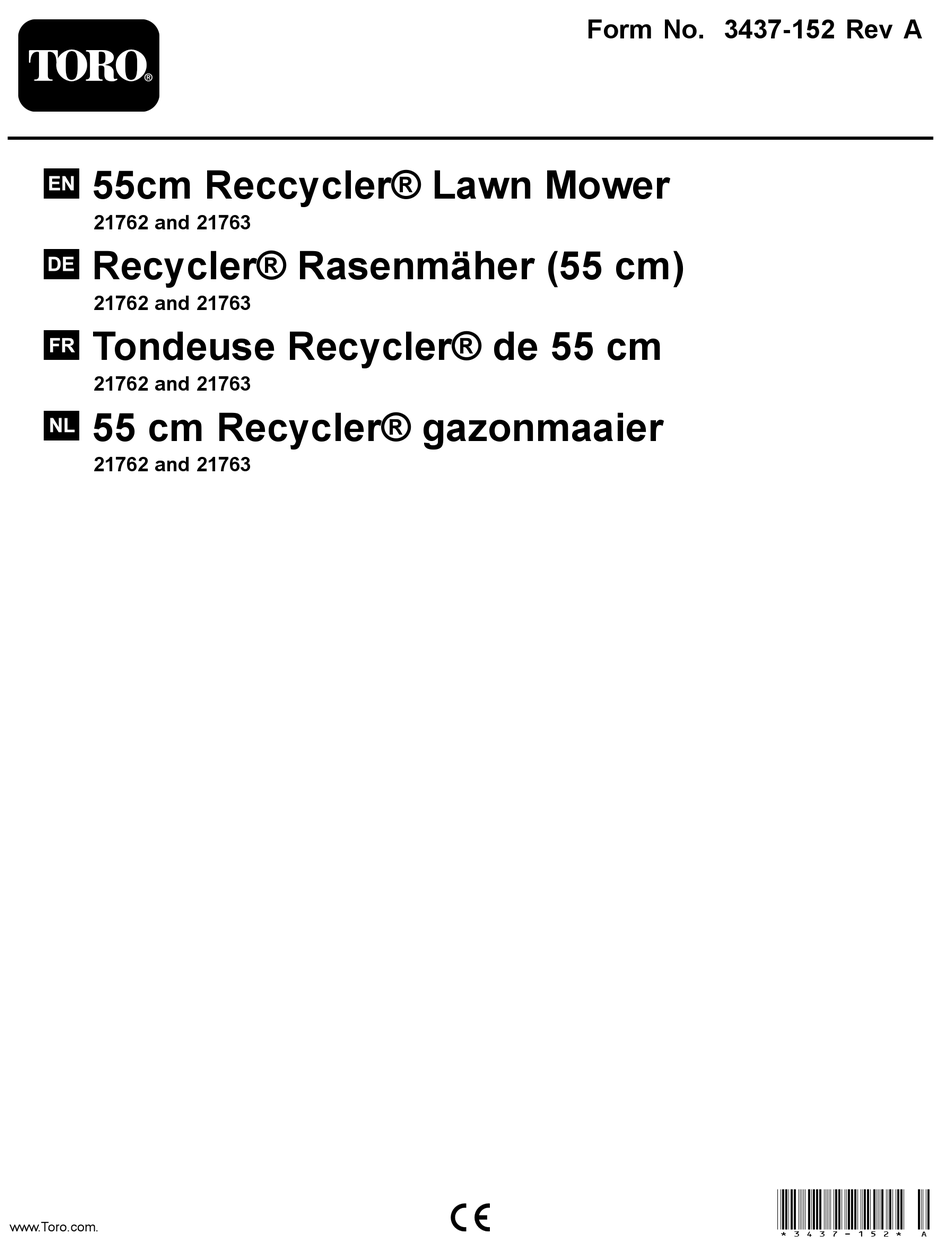

- Seite 1 Form No. 3437-152 Rev A 55cm Reccycler® Lawn Mower 21762 and 21763 Recycler® Rasenmäher (55 cm) 21762 and 21763 Tondeuse Recycler® de 55 cm 21762 and 21763 55 cm Recycler® gazonmaaier 21762 and 21763 *3437-152* A www.Toro.com.
-
Seite 29: Einführung
Form No. 3437-143 Rev A Recycler ® Rasenmäher (55 cm) Modellnr. 21762—Seriennr. 405500000 und höher Modellnr. 21763—Seriennr. 405559501 und höher Bedienungsanleitung Einführung In dieser Anleitung werden potenzielle Gefahren angeführt, und Sicherheitshinweise werden vom Sicherheitswarnsymbol (Bild 2) gekennzeichnet. Dieser handgeführte Rasenmäher mit Sichelmessern... -
Seite 30: Allgemeine Sicherheit
Inhalt Sicherheit Einführung ..............1 Diese Maschine erfüllt EN ISO 5395. Sicherheit ..............2 Allgemeine Sicherheit......... 2 Allgemeine Sicherheit Sicherheits- und Bedienungsschilder ....3 Einrichtung ..............5 Dieses Produkt kann Hände und Füße amputieren 1 Zusammen- und Aufklappen des und Gegenstände aufschleudern. Befolgen immer Holms.............. -
Seite 31: Sicherheits- Und Bedienungsschilder
Sicherheits- und Bedienungsschilder Die Sicherheitsaufkleber und Bedienungsanweisungen sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decaloemmarkt Herstellermarke 1. Diese Marke gibt an, dass das Messer ein Teil des Herstellers der Originalmaschine ist. - Seite 32 decal131-4514 131-4514 1. Warnung: Lesen Sie die Bedienungsanleitung. 2. Schnitt- bzw. Amputationsgefahr für Hände am Mähwerkmesser: Berühren Sie keine beweglichen Teile und nehmen Sie keine Schutzbleche und Schutzvorrichtungen ab. 3. Schnitt- bzw. Amputationsgefahr für Hände durch Mähwerkmesser: Stecken Sie das Zündkerzenkabel aus, bevor Sie Wartungsarbeiten durchführen.
-
Seite 33: Einrichtung
Einrichtung Wichtig: Nehmen Sie den Kunststoffschutz ab und alle anderen Kunststoffteile oder Verpackungen ab, mit denen der Motor abgedeckt ist. Entsorgen Sie sie. Wichtig: Um ein versehentliches Anlassen zu verhindern, stecken Sie die Taste für den Elektrostart erst in die Zündung des Elektrostarts (falls vorhanden) ein, wenn Sie zum Anlassen des Motors bereit sind. Zusammen- und Aufklappen des Holms Keine Teile werden benötigt Verfahren... -
Seite 34: Befestigen Des Rücklaufstarterseils In Der Seilführung
Befestigen des Rücklaufstarterseils in der Seilführung Keine Teile werden benötigt Verfahren Wichtig: Befestigen Sie das Rücklaufstarterseil in der Seilführung, um den Motor sicher und mühelos anzulassen. g230719 Bild 4 Motoröl nachfüllen Keine Teile werden benötigt Verfahren Wichtig: Wenn der Ölstand im Motor zu hoch oder zu niedrig ist und Sie den Motor laufen lassen, können Motorschäden auftreten. -
Seite 35: Montieren Des Fangkorbs
g222533 Bild 5 Montieren des Fangkorbs Keine Teile werden benötigt Verfahren g230447 Bild 6 Aufladen der Batterie Keine Teile werden benötigt Verfahren Nur Modelle mit Elektrostart Siehe Aufladen der Batterie (Seite 22). -
Seite 36: Produktübersicht
Verwenden Sie, um die optimale Leistung und 7. Wasseranschluss (nicht 15. Holmhandrad (2) Sicherheit zu gewährleisten, nur Originalersatzteile abgebildet) und -zubehörteile von Toro. Ersatzteile und Zubehör 8. Tankdeckel 16. Rücklaufstarterbügel anderer Hersteller können gefährlich sein und eine Verwendung könnte die Garantie ungültig machen. -
Seite 37: Betrieb
Betrieb – Betanken Sie die Maschine nie bei laufendem oder heißem Motor oder entfernen Sie den Tankdeckel. Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Betriebsposition. – Lassen Sie den Motor nie bei Kraftstoffverschüttungen an. Vermeiden Sie, dass Sie Zündquellen schaffen, bis die Vor dem Einsatz Kraftstoffdämpfe verdunstet sind. -
Seite 38: Betanken
Betanken Wichtig: Geben Sie die Menge des Kraftstoffstabilisators bzw. -konditionierers • Die besten Ergebnisse erhalten Sie, wenn Sie in den frischen Kraftstoff, wie vom Hersteller sauberes, frisches, bleifreies Benzin mit einer des Kraftstoffstabilisators vorgeschrieben, um Mindestoktanzahl von 87 (R+M)/2 verwenden. Startprobleme zu vermeiden. -
Seite 39: Einstellen Der Holmhöhe
Einstellen der Holmhöhe Sie können den Holm in Position 1 oder 2 anheben oder absenken, je nachdem welche Sie als angenehmer empfinden (Bild 11). g269686 Bild 11 Entfernen Sie beide Handräder. Stellen Sie den Griff in die gewünschte Höheneinstellung. Befestigen Sie den Griff mit den vorher abgenommenen Griffhandrädern. Einstellen der Schnitthöhe ACHTUNG Wenn der Motor gerade lief, ist der Auspuff heiß... -
Seite 40: Während Des Einsatzes
Auswurfkanals häufig auf Risse oder Abnutzung verantwortlichen Erwachsenen, der nicht die und wechseln Sie sie ggf. mit Originalteilen von Maschine bedient. Stellen Sie, wenn jemand den Toro aus. Arbeitsbereich betritt, sofort die Maschine ab. • Schauen Sie immer nach unten und nach hinten, Sicherheit an Hanglagen bevor Sie die Maschine rückwärts bewegen. -
Seite 41: Anlassen Des Motors Mit Der Elektrostarttaste
Anlassen des Motors mit der Elektrostarttaste Modelle mit Elektrostarttaste Drücken Sie den Schaltbügel gegen den Holm (A in Bild 13). Wurde die Elektrostarttaste entfernt, setzen Sie sie in den Elektrostart ein (B in Bild 13). Drücken Sie die Elektrostarttaste, bis der Motor startet (C in Bild 13). -
Seite 42: Abstellen Des Motors
der Motor innerhalb von drei Sekunden nach dem Loslassen des Schaltbügels abstellt. Lassen Sie zum Abstellen des Motors den Schaltbügel los. Hinweis: Ziehen Sie die Elektrostarttaste immer ab, wenn Sie die Maschine verlassen. Wichtig: Wenn Sie den Schaltbügel loslassen, sollten der Motor und das Messer innerhalb von drei Sekunden abstellen. -
Seite 43: Verwenden Des Hebels Für Den Zuschaltbaren Fangkorb
Entfernen des Fangkorbs Wenn Sie den Fangkorb abnehmen möchten, gehen Sie umgekehrt vor als in Montieren des Fangkorbs (Seite 14). Verwenden des Hebels für den zuschaltbaren Fangkorb Mit dem zuschaltbaren Fangkorb können Sie Schnittgut und Laub entweder sammeln oder recyceln, wenn der Grasfangkorb an der Maschine angebracht ist. -
Seite 44: Entfernen Des Seitenauswurfkanals
Mähen Sie langsamer, wenn die Maschine das Laub nicht fein genug häckselt. • Tauschen Sie die Messer bei Bedarf durch ein Originalersatzmesser von Toro aus. Mähen • Mähen Sie immer nur ein Drittel des Grashalms in einem Durchgang. Mähen Sie nicht unter einer Einstellung von 51 mm, wenn das Gras sehr fein wächst, oder im Spätherbst, wenn das... -
Seite 45: Nach Dem Einsatz
Nach dem Einsatz Befestigen Sie einen Gartenschlauch, der an einen Wasserhahn angeschlossen ist, am Wasseranschluss (Bild 20). Hinweise zur Sicherheit nach dem Betrieb Allgemeine Sicherheit • Stellen Sie immer die Maschine ab, ziehen Sie den Elektrostarttaste (falls vorhanden) ab, warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind und lassen Sie die Maschine g009501... - Seite 46 g032870 Bild 23 1. Betriebsstellung 2. Zusammengeklappte Stellung Führen Sie die Schlossschraube (mit dem g035929 Bild 21 Schraubenkopf nach innen zeigend) durch die Holmhalterung und das obere Loch im 1. Elektrostart 2. Elektrostarttaste Holmende. Stellen Sie sicher, dass jede eckige Schlossschraube richtig in der dazugehörigen Entfernen Sie die zwei Holmhandräder und zwei oberen oder unteren viereckigen Öffnung der...
-
Seite 47: Wartung
Um eine optimale Leistung der Maschine zu g033513 gewährleisten, verwenden Sie nur Original Bild 25 Ersatzteile und Zubehör von Toro. Die 1. Zündkerzenstecker Verwendung von Ersatzteilen und Zubehör von anderen Herstellern kann Gefahren bergen und zum Erlöschen der Garantie führen. -
Seite 48: Warten Des Luftfilters
Stecken Sie nach dem Abschluss der Nutzen Sie den Clip zum Wiederanbringen der Wartungsarbeiten das Zündkabel wieder auf die Luftfilterabdeckung. Zündkerze. Wichtig: Lassen Sie den Motor laufen, bis er aufgrund von Kraftstoffmangel abstellt, bevor Sie den Rasenmäher umkippen, um das Öl oder Messer zu wechseln. Wenn Sie die Maschine kippen müssen, während sich Kraftstoff im Tank befindet, pumpen Sie den Kraftstoff mit einer Handpumpe ab. -
Seite 49: Wechseln Des Motoröls
Wechseln des Motoröls Wartungsintervall: Jährlich Ein Ölwechsel ist nicht erforderlich, wenn Sie jedoch das Öl wechseln möchten, führen Sie die folgenden Schritte aus. Hinweis: Lassen Sie den Motor ein paar Minuten laufen, bevor Sie das Öl wechseln, um es aufzuwärmen. Warmes Öl fließt besser und führt mehr Fremdstoffe mit sich. -
Seite 50: Aufladen Der Batterie
Aufladen der Batterie Austauschen der Sicherung Modelle mit Elektrostarttaste Modelle mit Elektrostarttaste Wartungsintervall: Alle 25 Betriebsstunden Wenn sich die Batterie nicht auflädt, oder der Motor mit dem Elektrostart sich nicht dreht, ist die Sicherung Laden Sie die Batterie anfänglich für 24 Stunden eventuell durchgebrannt. -
Seite 51: Auswechseln Des Messers
Auswechseln des Messers Wartungsintervall: Jährlich Wichtig: Sie benötigen für den richtigen Einbau des Messers einen Drehmomentschlüssel. Wenn Sie keinen Drehmomentschlüssel haben oder diese Arbeit nicht ausführen möchten, wenden Sie sich an einen offiziellen Vertragshändler. Prüfen Sie das Messer, wenn der Kraftstofftank leer ist. -
Seite 52: Einstellen Des Selbstantriebs
Einstellen des Selbstantriebs Nur für Modelle mit Selbstantrieb Beim Einbau eines Selbstantriebsseils oder bei einer falschen Einstellung des Selbstantriebs müssen Sie den Selbstantrieb einstellen. Drehen Sie die Einstellmutter nach links, um die Seileinstellung zu lösen (Bild 34). g231390 Bild 33 g269307 Bild 34 Wichtig:... -
Seite 53: Einlagerung
Rücklaufstarters, um überflüssiges Öl aus dem Geben Sie dem Benzin beim letzten Auftanken Zylinder zu entfernen. im Jahr einen Kraftstoffstabilisator (z. B. Toro Setzen Sie die Zündkerze ein und ziehen Sie sie Premium Fuel Treatment) bei, wie auf dem mit einem Drehmomentschlüssel mit 20 Nm an. - Seite 54 Speicherung Ihrer persönlichen Daten Toro wird Ihre persönlichen Daten so lange aufbewahren, wie es für die oben genannten Zwecke relevant ist und in Übereinstimmung mit den gesetzlichen Bestimmungen. Für weitere Informationen über die geltenden Aufbewahrungsfristen wenden Sie sich bitte an legal@toro.com.
