Recycler

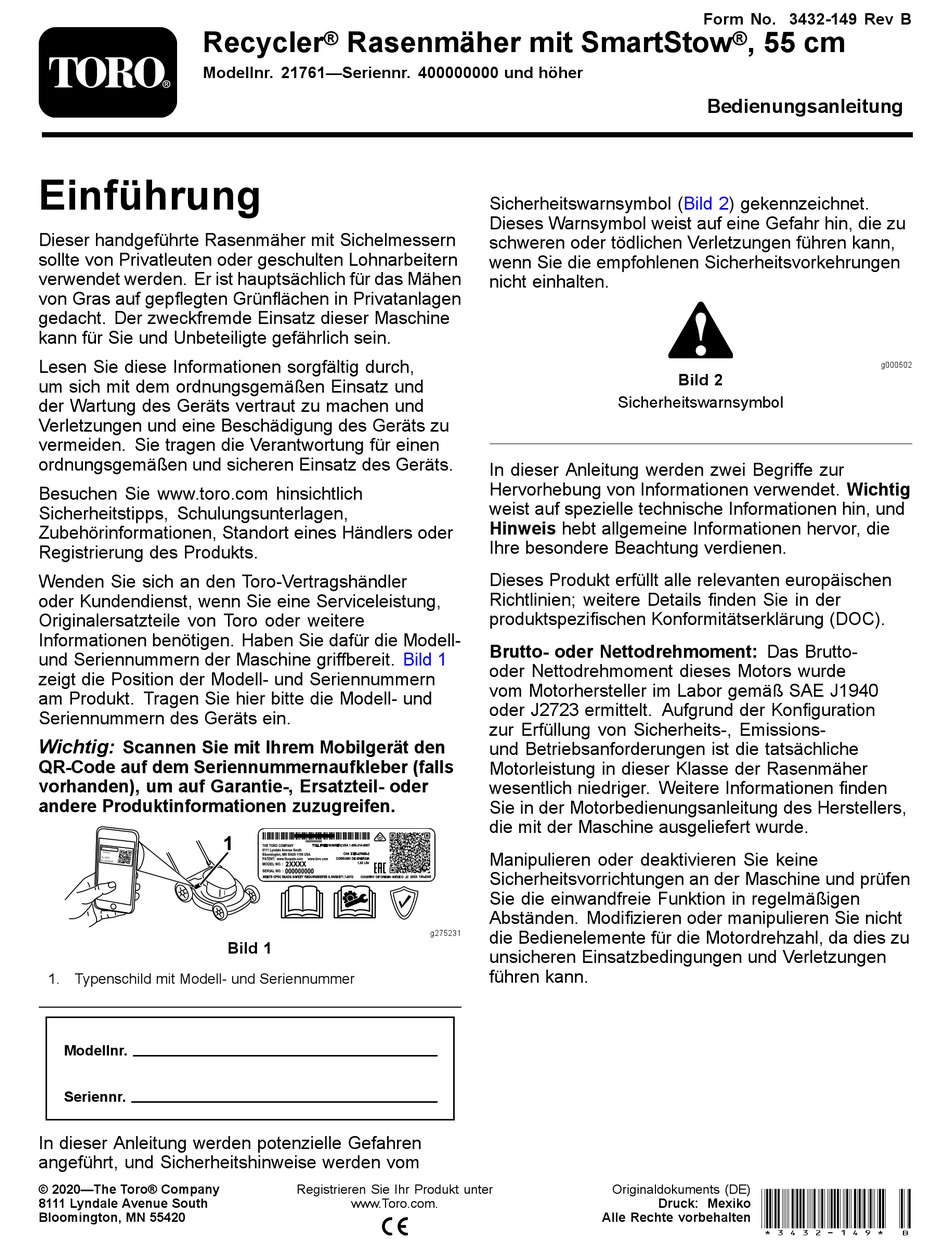

Modellnr. 21761—Seriennr. 400000000 und höher
Einführung
Dieser handgeführte Rasenmäher mit Sichelmessern
sollte von Privatleuten oder geschulten Lohnarbeitern
verwendet werden. Er ist hauptsächlich für das Mähen
von Gras auf gepflegten Grünflächen in Privatanlagen
gedacht. Der zweckfremde Einsatz dieser Maschine
kann für Sie und Unbeteiligte gefährlich sein.
Lesen Sie diese Informationen sorgfältig durch,
um sich mit dem ordnungsgemäßen Einsatz und
der Wartung des Geräts vertraut zu machen und
Verletzungen und eine Beschädigung des Geräts zu
vermeiden. Sie tragen die Verantwortung für einen
ordnungsgemäßen und sicheren Einsatz des Geräts.
Besuchen Sie www.toro.com hinsichtlich
Sicherheitstipps, Schulungsunterlagen,
Zubehörinformationen, Standort eines Händlers oder
Registrierung des Produkts.
Wenden Sie sich an den Toro-Vertragshändler
oder Kundendienst, wenn Sie eine Serviceleistung,
Originalersatzteile von Toro oder weitere
Informationen benötigen. Haben Sie dafür die Modell-
und Seriennummern der Maschine griffbereit.
zeigt die Position der Modell- und Seriennummern
am Produkt. Tragen Sie hier bitte die Modell- und
Seriennummern des Geräts ein.
Wichtig:
Scannen Sie mit Ihrem Mobilgerät den
QR-Code auf dem Seriennummernaufkleber (falls
vorhanden), um auf Garantie-, Ersatzteil- oder
andere Produktinformationen zuzugreifen.
1. Typenschild mit Modell- und Seriennummer
Modellnr.
Seriennr.
In dieser Anleitung werden potenzielle Gefahren
angeführt, und Sicherheitshinweise werden vom
© 2020—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
Rasenmäher mit SmartStow
Bild 1
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Sicherheitswarnsymbol
Dieses Warnsymbol weist auf eine Gefahr hin, die zu
schweren oder tödlichen Verletzungen führen kann,
wenn Sie die empfohlenen Sicherheitsvorkehrungen
nicht einhalten.
In dieser Anleitung werden zwei Begriffe zur
Hervorhebung von Informationen verwendet. Wichtig
weist auf spezielle technische Informationen hin, und
Hinweis hebt allgemeine Informationen hervor, die
Ihre besondere Beachtung verdienen.
Dieses Produkt erfüllt alle relevanten europäischen
Richtlinien; weitere Details finden Sie in der
produktspezifischen Konformitätserklärung (DOC).
Brutto- oder Nettodrehmoment: Das Brutto-
oder Nettodrehmoment dieses Motors wurde
vom Motorhersteller im Labor gemäß SAE J1940
oder J2723 ermittelt. Aufgrund der Konfiguration
zur Erfüllung von Sicherheits-, Emissions-
und Betriebsanforderungen ist die tatsächliche
Motorleistung in dieser Klasse der Rasenmäher
wesentlich niedriger. Weitere Informationen finden
Sie in der Motorbedienungsanleitung des Herstellers,
die mit der Maschine ausgeliefert wurde.
Manipulieren oder deaktivieren Sie keine
Sicherheitsvorrichtungen an der Maschine und prüfen
Sie die einwandfreie Funktion in regelmäßigen
Abständen. Modifizieren oder manipulieren Sie nicht
g275231
die Bedienelemente für die Motordrehzahl, da dies zu
unsicheren Einsatzbedingungen und Verletzungen
führen kann.
Alle Rechte vorbehalten *3432-149* B
Form No. 3432-149 Rev B
®
, 55 cm
Bedienungsanleitung
(Bild
2) gekennzeichnet.
Bild 2
Sicherheitswarnsymbol
Originaldokuments (DE)
Druck: Mexiko
g000502
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Toro Recycler 21761
Inhaltszusammenfassung für Toro Recycler 21761
-
Seite 1: Einführung
Zubehörinformationen, Standort eines Händlers oder Ihre besondere Beachtung verdienen. Registrierung des Produkts. Dieses Produkt erfüllt alle relevanten europäischen Wenden Sie sich an den Toro-Vertragshändler Richtlinien; weitere Details finden Sie in der oder Kundendienst, wenn Sie eine Serviceleistung, produktspezifischen Konformitätserklärung (DOC). -
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheit Einführung ..............1 Diese Maschine erfüllt EN ISO 5395. Sicherheit ..............2 Allgemeine Sicherheit......... 2 Allgemeine Sicherheit Sicherheits- und Bedienungsschilder ....3 Einrichtung ..............4 Dieses Produkt kann Hände und Füße amputieren 1 Aufklappen des Holms ........4 und Gegenstände aufschleudern. -
Seite 3: Sicherheits- Und Bedienungsschilder
Sicherheits- und Bedienungsschilder Die Sicherheitsaufkleber und Bedienungsanweisungen sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decaloemmarkt Herstellermarke 1. Diese Marke gibt an, dass das Messer ein Teil des Herstellers der Originalmaschine ist. -
Seite 4: Einrichtung
Einrichtung Wichtig: Nehmen Sie den Kunststoffschutz ab und alle anderen Kunststoffteile oder Verpackungen ab, mit denen der Motor abgedeckt ist. Werfen Sie sie ab. Aufklappen des Holms Keine Teile werden benötigt Verfahren WARNUNG: Wenn Sie den Holm falsch aufklappen, können Sie die Kabel beschädigen und den sicheren Geräteeinsatz gefährden. -
Seite 5: Motoröl Nachfüllen
g230180 Bild 4 Motoröl nachfüllen Keine Teile werden benötigt Verfahren Wichtig: Wenn der Ölstand im Motor zu hoch oder zu niedrig ist und Sie den Motor laufen lassen, können Motorschäden auftreten. g222533 Bild 5... -
Seite 6: Montieren Des Fangkorbs
Montieren des Fangkorbs Keine Teile werden benötigt Verfahren g235791 Bild 6... -
Seite 7: Produktübersicht
Technische Daten Produktübersicht Modell Breite Gewicht Länge Höhe 35 kg 150 cm 58 cm 107 cm 21761 (78 lb) (42") Betrieb Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Betriebsposition. Vor dem Einsatz Sicherheitshinweise vor der Inbetriebnahme Allgemeine Sicherheit •... -
Seite 8: Betanken
– Füllen Sie den Kraftstofftank im Freien des Kraftstoffstabilisators vorgeschrieben, um auf, wenn der Motor kalt ist. Wischen Sie Startprobleme zu vermeiden. verschütteten Kraftstoff auf. Weitere Informationen finden Sie in der – Rauchen Sie nicht beim Umgang mit Kraftstoff, Bedienungsanleitung für den Motor. und gehen Sie nicht in der Nähe von offenem Feuer oder Funken mit Kraftstoff um. -
Seite 9: Prüfen Des Motorölstands
Prüfen des Motorölstands Wartungsintervall: Bei jeder Verwendung oder täglich Wichtig: Wenn der Ölstand im Kurbelgehäuse zu hoch oder zu niedrig ist, und Sie den Motor laufen lassen, können Motorschäden auftreten. g231765 Bild 10 Einstellen der Holmhöhe Sie können den Holm auf eine für Sie passende Höhe anheben oder absenken. Drehen Sie die Holmarretierung, stellen Sie den Holm in eine der beiden Stellungen und stellen Sie ihn fest (Bild 11). -
Seite 10: Während Des Einsatzes
g254132 Bild 12 Während des Einsatzes ist, setzen Sie die Maschine nicht mehr ein und wenden sich sofort an einen offiziellen Vertragshändler. Hinweise zur Sicherheit • Halten Sie umstehende Personen vom während des Betriebs Arbeitsbereich fern. Halten Sie kleine Kinder aus dem Mähbereich fern und unter Aufsicht eines verantwortlichen Erwachsenen, der nicht die Allgemeine Sicherheit... -
Seite 11: Sicherheit An Hanglagen
Einatmen tödlich ist. • Prüfen Sie die Teile des Fangkorbs und des Auswurfkanals häufig auf Risse oder Abnutzung und wechseln Sie sie ggf. mit Originalteilen von Toro aus. Sicherheit an Hanglagen g240765 Bild 14 • Mähen Sie immer quer zum Hang, nicht hangaufwärts oder -abwärts. -
Seite 12: Schnittgutrecyclen
Schnittgutrecyclen Wichtig: Wenn Sie den Schaltbügel loslassen, werden der Motor und das Messer innerhalb von Der Rasenmäher ist werksseitig auf das Recyceln von drei Sekunden abgestellt. Wenn dies nicht der Fall ist, setzen Sie die Maschine nicht mehr ein Schnittgut und Laub eingestellt. und wenden Sie sich sofort an einen offiziellen Nehmen Sie ggf. -
Seite 13: Entfernen Des Seitenauswurfkanals
Mähen Sie langsamer, wenn die Maschine das Saisonbeginn ein neues Messer. Laub nicht fein genug häckselt. • Tauschen Sie die Messer bei Bedarf durch ein Originalersatzmesser von Toro aus. Mähen • Mähen Sie immer nur ein Drittel des Grashalms in einem Durchgang. Mähen Sie nicht unter einer Einstellung von 51 mm, wenn das Gras sehr fein wächst, oder im Spätherbst, wenn das... -
Seite 14: Nach Dem Einsatz
Nach dem Einsatz Befestigen Sie einen Gartenschlauch, der an einen Wasserhahn angeschlossen ist, am Wasseranschluss (Bild 17). Hinweise zur Sicherheit nach dem Betrieb Allgemeine Sicherheit • Stellen Sie die Maschine ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind. -
Seite 15: Zusammenklappen Des Holms
Zusammenklappen des Lagern der Maschine in der Holms aufrechten Lagerstellung In der Mähsaison oder außerhalb der Saison können WARNUNG: Sie die Maschine in der aufrechten Stellung lagern, Wenn Sie den Holm falsch auf- oder um Lagerplatz zu sparen. zusammenklappen, können Sie die Kabel beschädigen und den sicheren Geräteeinsatz GEFAHR gefährden. - Seite 16 Stellen Sie sicher, dass der Stand des Heben Sie die Vorderseite der Maschine am Kraftstoffs im Kraftstofftank nicht höher ist, Holm an und stellen sie in den Lagerplatz (Bild als vom Motorhersteller empfohlen, siehe den 21). Motoraufkleber des Herstellers auf dem Motor (Bild 19).
-
Seite 17: Wartung
• Um eine optimale Leistung der Maschine zu 1. Zündkerzenstecker gewährleisten, verwenden Sie nur Original Ersatzteile und Zubehör von Toro. Die Stecken Sie nach dem Abschluss der Verwendung von Ersatzteilen und Zubehör von Wartungsarbeiten das Zündkabel wieder auf die anderen Herstellern kann Gefahren bergen und Zündkerze. -
Seite 18: Warten Des Luftfilters
Wechseln des Motoröls die Maschine kippen müssen, während sich Kraftstoff im Tank befindet, pumpen Sie den Kraftstoff mit einer Handpumpe ab. Kippen Wartungsintervall: Jährlich Sie die Maschine immer so auf die Seite, Ein Ölwechsel ist nicht erforderlich, wenn Sie dass der Peilstab nach unten zeigt. jedoch das Öl wechseln möchten, führen Sie die folgenden Schritte aus. -
Seite 19: Auswechseln Des Messers
Auswechseln des Messers Wartungsintervall: Jährlich Wichtig: Sie benötigen für den richtigen Einbau des Messers einen Drehmomentschlüssel. Wenn Sie keinen Drehmomentschlüssel haben oder diese Arbeit nicht ausführen möchten, wenden Sie sich an einen offiziellen Vertragshändler. Prüfen Sie das Messer, wenn der Kraftstofftank leer ist. -
Seite 20: Einstellen Des Selbstantriebs
Einstellen des Selbstantriebs Nur für Modelle mit Selbstantrieb Beim Einbau eines Selbstantriebsseils oder bei einer falschen Einstellung des Selbstantriebs müssen Sie den Selbstantrieb einstellen. Drehen Sie die Einstellmutter nach links, um die Seileinstellung zu lösen (Bild 28). g231390 Bild 27 g269307 Bild 28 Wichtig:... -
Seite 21: Einlagerung
Füllen Sie frischen Kraftstofftank in den Geben Sie dem Benzin beim letzten Auftanken Kraftstofftank, siehe Betanken (Seite im Jahr einen Kraftstoffstabilisator (z. B. Toro Schließen Sie den Zündkerzenstecker wieder Premium Fuel Treatment) bei, wie auf dem an die Zündkerze an. - Seite 22 Hinweise:...
