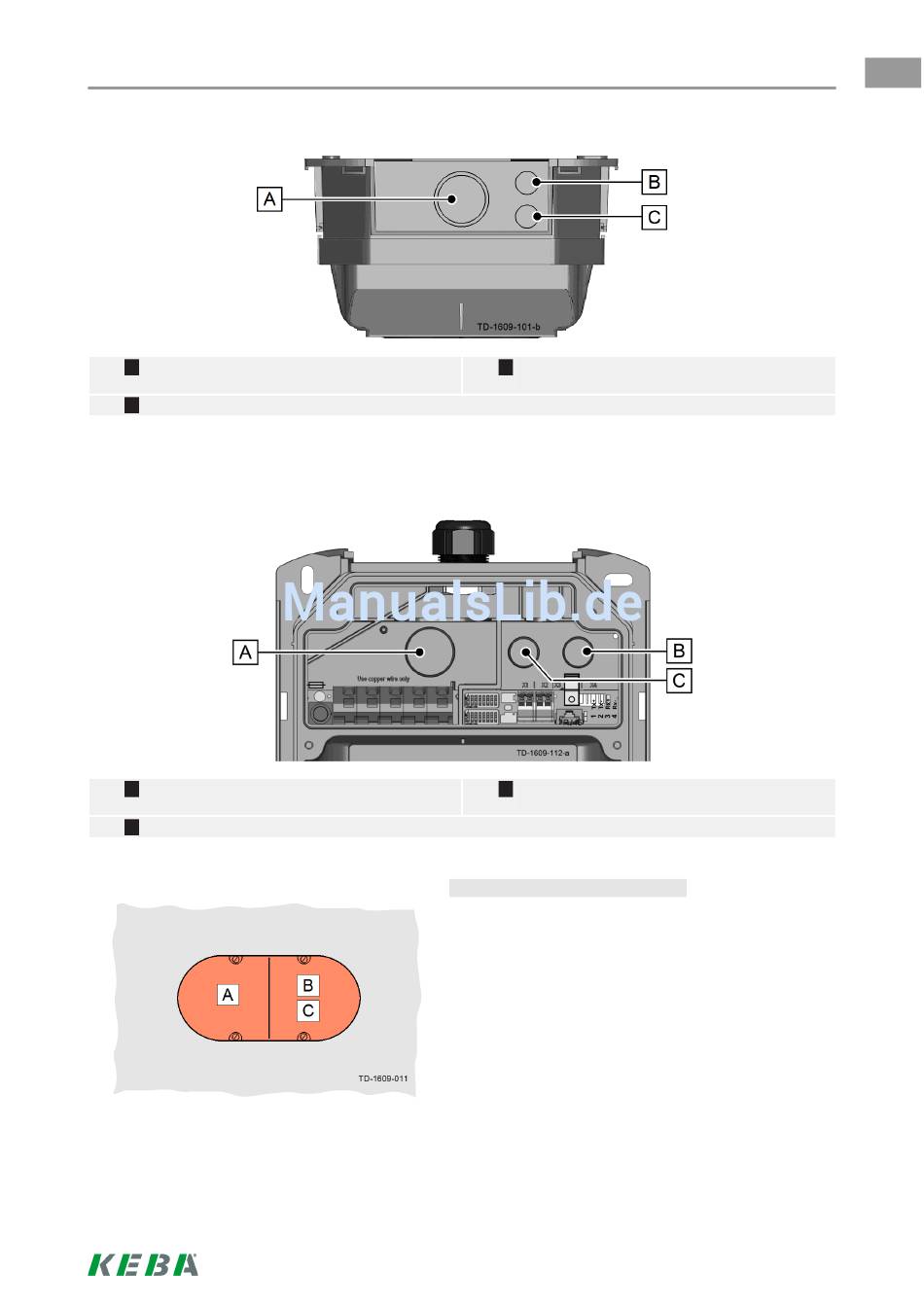

4.3.1
Kabeleinführung von oben - Aufputz Kabelverlegung
A
... Kabelverschraubung M32 (Versorgungsleitung)
C
... Kabelverschraubung M16 (für Steuerleitung/Ethernet)
4.3.2
Kabeleinführung von hinten - Unterputz Kabelverlegung
A
... Durchführung / Doppelmembranstutzen M32
(Versorgungsleitung)
C
... Durchführung / Doppelmembranstutzen M20 (für Steuerleitung/Ethernet)
Installation
B
... Kabelverschraubung M16 (für Steuerleitung/
Ethernet)
B
... Durchführung / Doppelmembranstutzen M20
(für Steuerleitung/Ethernet)
Kabelauslass - Unterputzdose...
Für die Kabeleinführung kann zur sicheren Trennung
eine Doppel-Unterputzdose mit Trennsteg vorgesehen
werden.
[A]... Versorgungsleitung
[B]... Steuerleitung
[C]... Ethernet
de
19/44
