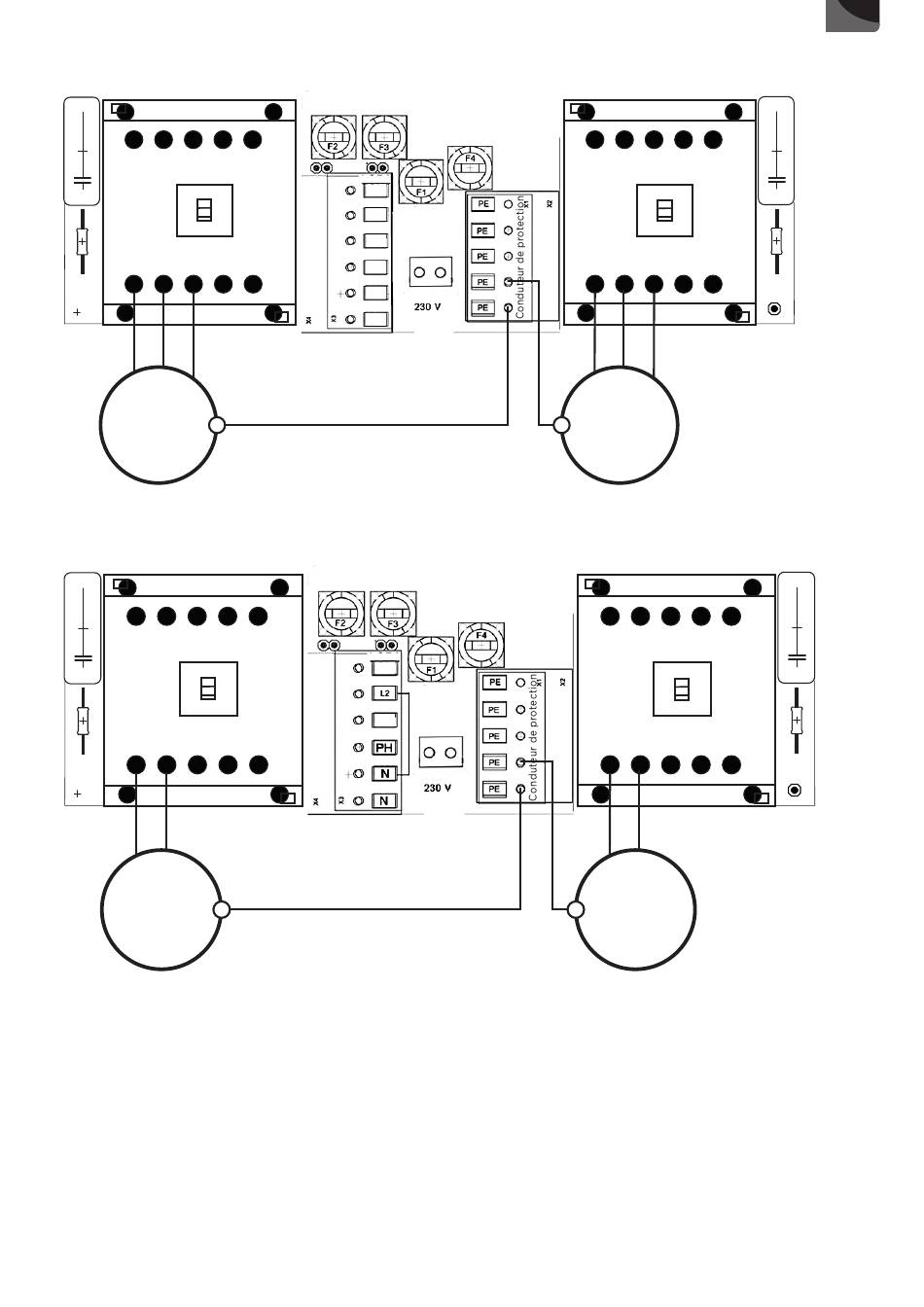

4.3.1 Raccordement de moteurs triphasés
Pompe
1
U V W
3~
P1
4.3.2 Raccordement de moteurs monophasés avec condensateur interne
Pour les pompes 230V, un cavalier est nécessaire entre L - N2, pour le branchement au réseau
Pompe
1
Ph N
1~
P1
L3
L2
L1
L1
Faible
N
consommateur
N
Branchement au réseau
Faible
consommateur
Branchement au réseau
Pompe
U V W
3~
P2
Ph N
1~
P2
9
2
Pompe
2
FR
