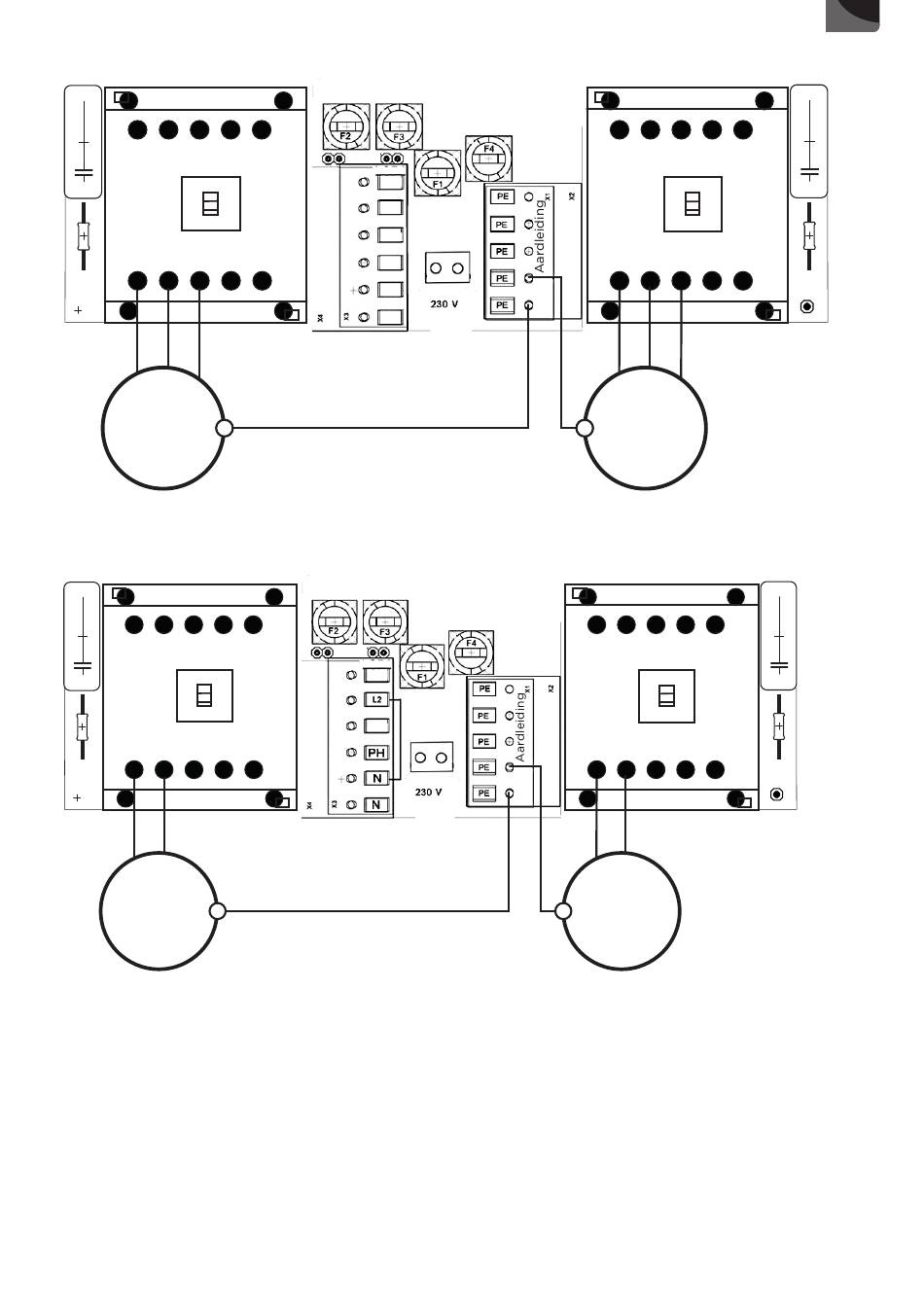

4.3.1 Aansluiting 3-fasen motor

Pomp
1
U V W
3~
P1

4.3.2 Aansluiting 1-fase motor met interne condensator

Voor 230V-pompen is een jumper tussen N - L2 vereist in de netaansluiting
Pomp
1
Ph N
1~
P1
L3
L2
L1
L1
N
Kleinverbruiker
N
Netaansluiting
Kleinverbruiker
Netaansluiting
53
Pomp
2
U V W
3~
P2
Pomp
2
Ph N
1~
P2
NL
