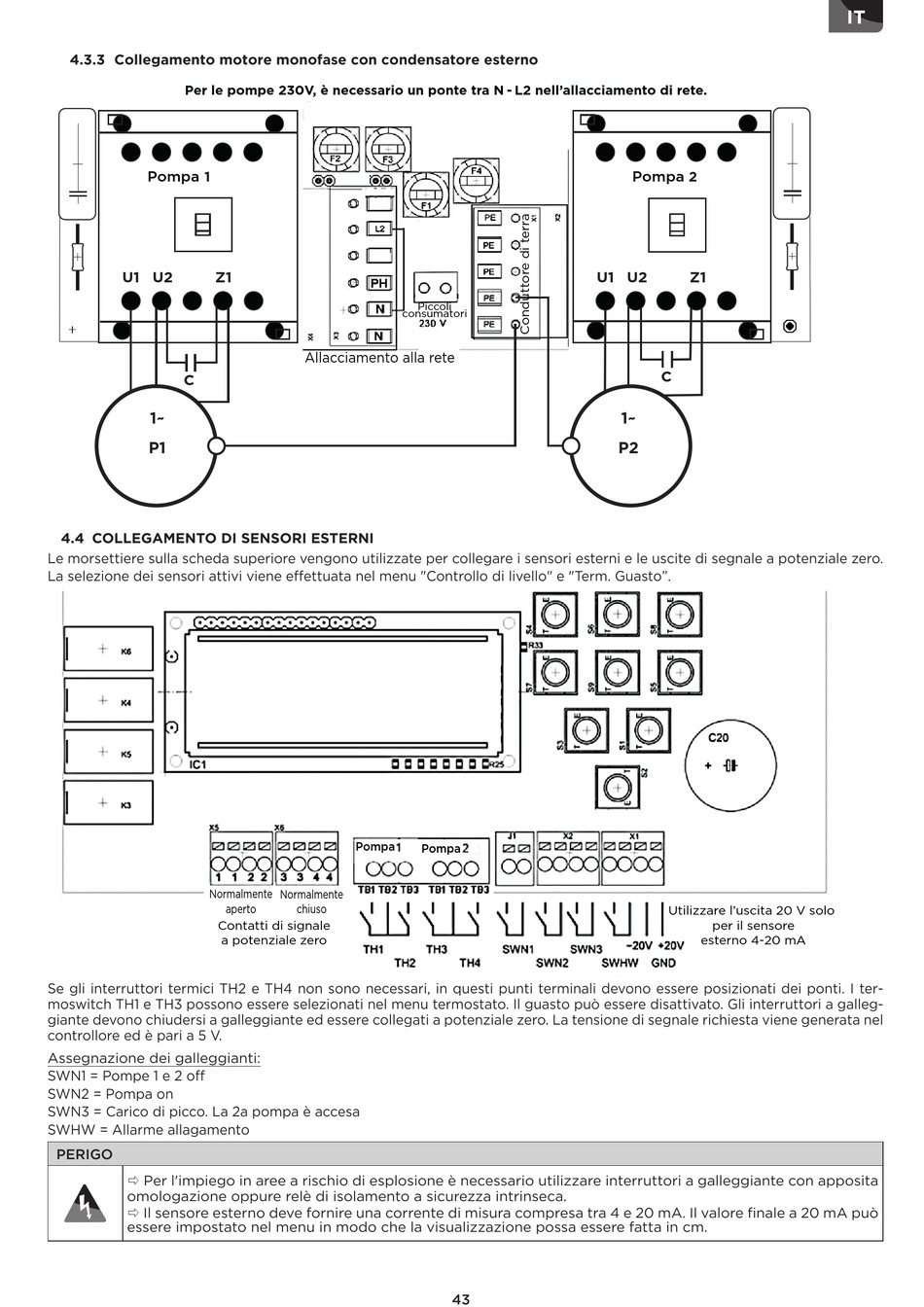

4.3.3 Collegamento motore monofase con condensatore esterno
Per le pompe 230V, è necessario un ponte tra N - L2 nell'allacciamento di rete.
Pompa
1
U1 U2 Z1
C
1~
P1
4.4 COLLEGAMENTO DI SENSORI ESTERNI
Le morsettiere sulla scheda superiore vengono utilizzate per collegare i sensori esterni e le uscite di segnale a potenziale zero.
La selezione dei sensori attivi viene effettuata nel menu "Controllo di livello" e "Term. Guasto".
Normalmente
Contatti di signale
a potenziale zero
Se gli interruttori termici TH2 e TH4 non sono necessari, in questi punti terminali devono essere posizionati dei ponti. I ter-
moswitch TH1 e TH3 possono essere selezionati nel menu termostato. Il guasto può essere disattivato. Gli interruttori a galleg-
giante devono chiudersi a galleggiante ed essere collegati a potenziale zero. La tensione di segnale richiesta viene generata nel
controllore ed è pari a 5 V.
Assegnazione dei galleggianti:
SWN1 = Pompe 1 e 2 off
SWN2 = Pompa on
SWN3 = Carico di picco. La 2a pompa è accesa
SWHW = Allarme allagamento
PERIGO
 Per l'impiego in aree a rischio di esplosione è necessario utilizzare interruttori a galleggiante con apposita
omologazione oppure relè di isolamento a sicurezza intrinseca.
 Il sensore esterno deve fornire una corrente di misura compresa tra 4 e 20 mA. Il valore finale a 20 mA può
essere impostato nel menu in modo che la visualizzazione possa essere fatta in cm.
Allacciamento alla rete
Pompa
Normalmente
aperto chiuso
Piccoli
consumatori
Pompa
43
Pompa
2
U1 U2 Z1
C
1~
P2
Utilizzare l'uscita 20 V solo
per il sensore
esterno 4-20 mA
