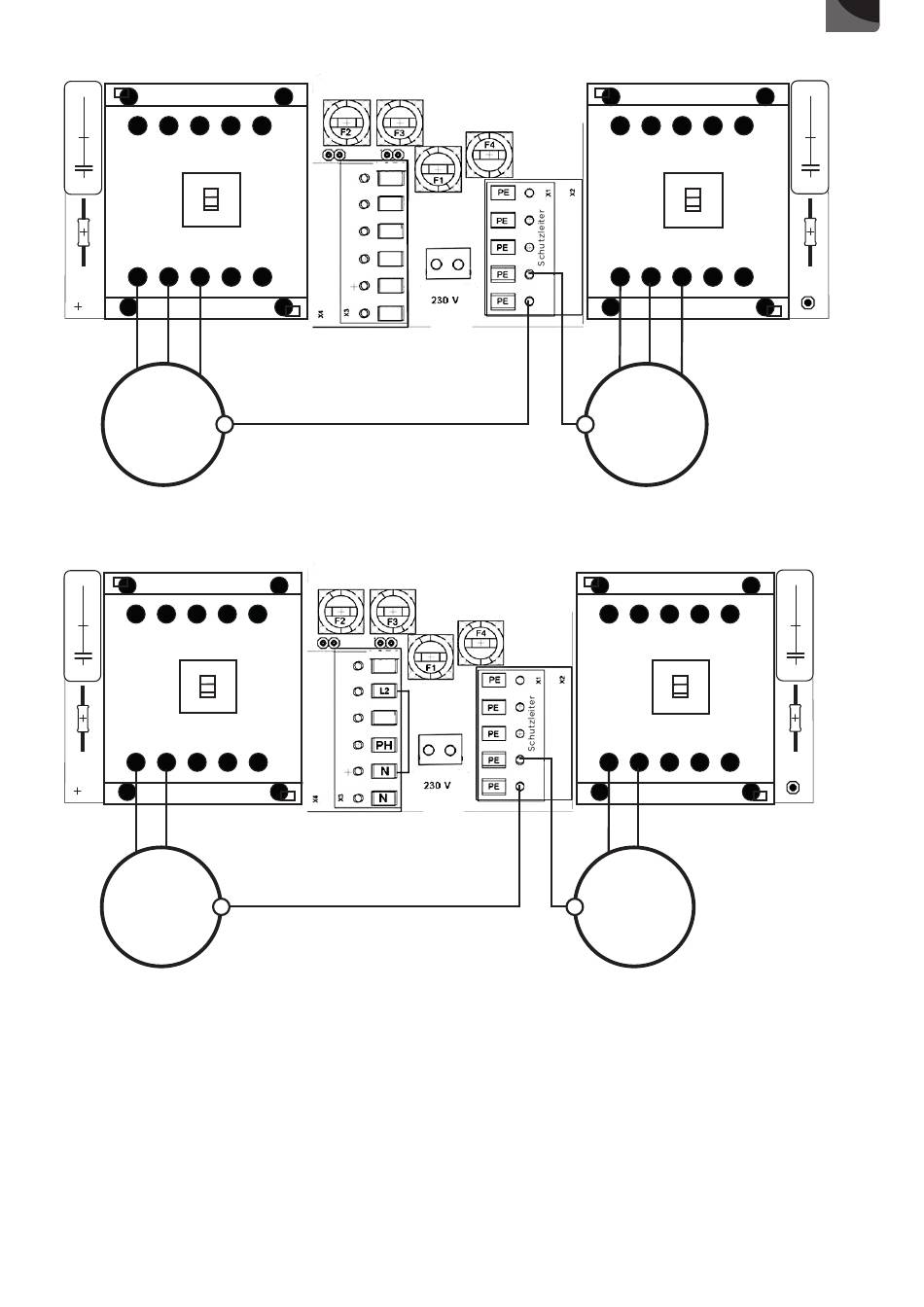

4.3.1 Anschluss 3-Phasen Motor
Pumpe
1
U
V
W
3~
P1
4.3.2 Anschluss 1-Phasen Motor mit internem Kondensator
Für 230V pumpen ist im Netzanschluss eine Brücke zwischen N - L2 erforderlich
Pumpe
1
Ph N
1~
P1
L3
L2
L1
L1
N
Kleinverbraucher
N
Netzanschluss
Kleinverbraucher
Netzanschluss
31
Pumpe
2
U
V W
3~
P2
Pumpe
2
Ph N
1~
P2
