4. Montage des Türbeschlags
Stellen Sie sicher, dass die Tür den Anforderungen für eine Montage entspricht, bevor Sie
die weitere Montage vorbereiten.
Für die Montage des Beschlags eignen sich auf der Türgegenseite nur Innengarnituren mit
einer Standardbefestigung für den Türdrücker (Madenschraube) und Rosetten mit Befesti-
gungsschrauben M5.
Das Vierkant-Montagekit muss auf die jeweilige Türdicke zuzüglich Rosettentiefe abge-
stimmt sein.
XS S
74 89
35-55 47-63
35/50 50/65
[alle Angaben in mm]

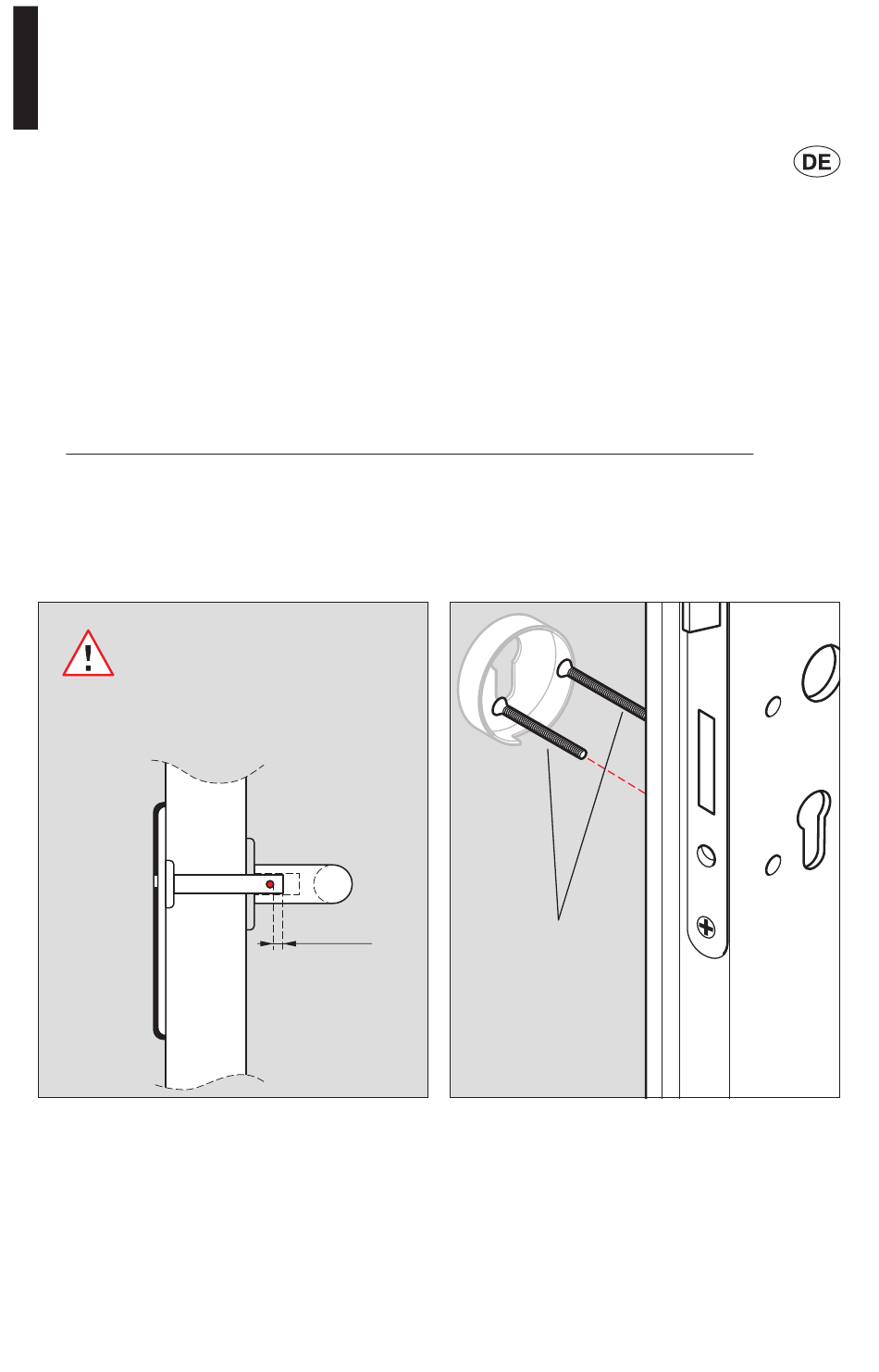

Für eine sichere Klemmung ist
auf einen Mindestüberstand des
Vierkants von mindestens 2 mm
zu achten.
8 DORMA
M L
94 109
62-78 77-91
65 80
mind. 2 mm
XL Montagekit
134 Vierkantlänge
Türdicke
90-110
90/100 Schraubenlänge
M5
