Dorma MATRIX AIR Montage- Und Bedienungsanleitung Seite 105

SISTEMA DI CHIUSURA MATRIX AIR
—

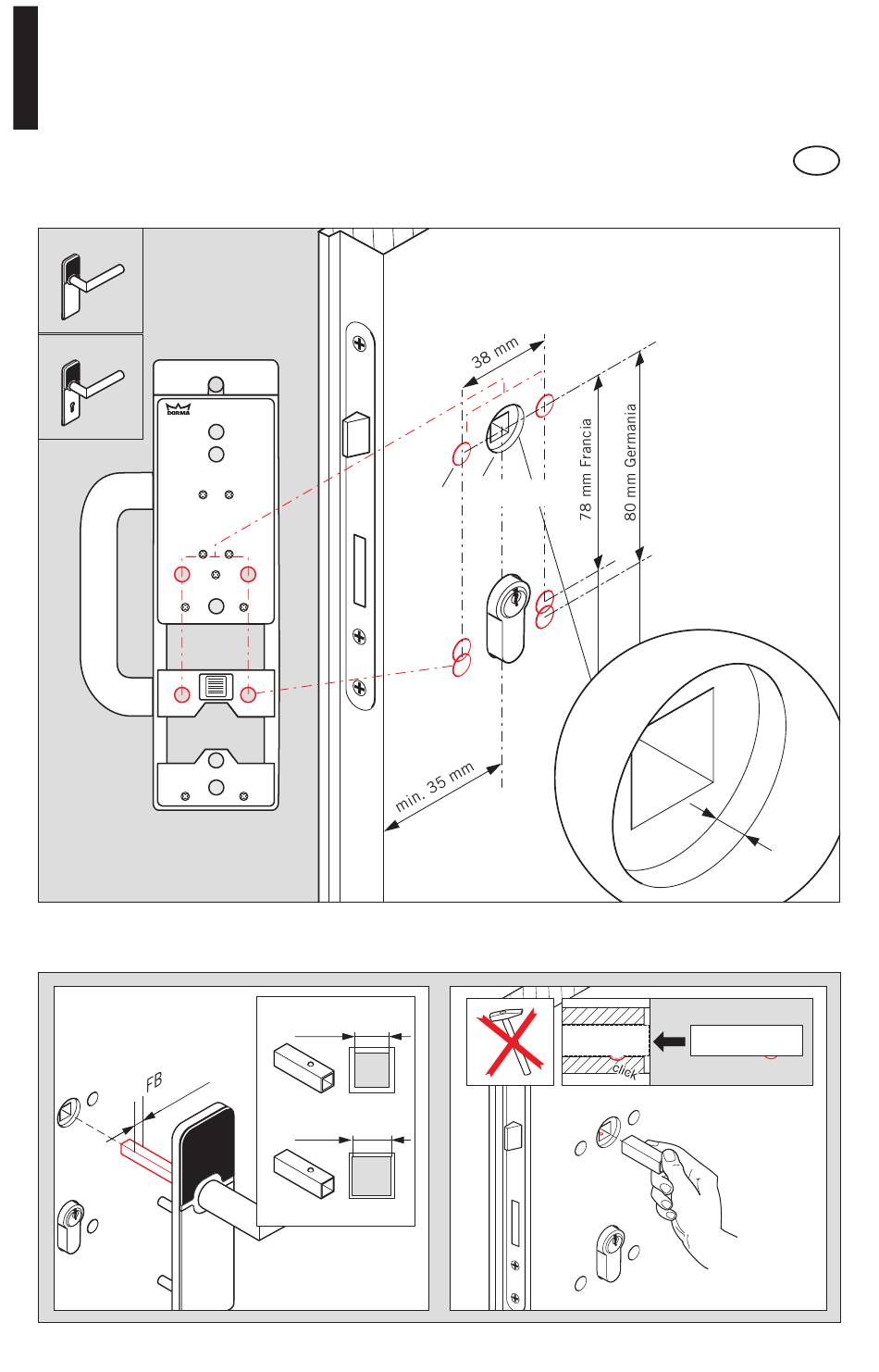

Bild 1 | Maßangaben
4.1 Requisiti della porta
Bild 1 | Montage
Maschera
per i fori
BL 650
4.2 Utilizzo degli adattatori
TD
S
38-53 109
M
53-63 109
L 64-70 129
TD
y
FB = 7 mm
y
FB = 8 mm
Ø 21,5 mm
Ø 9 mm
IT
≥ 8 mm
DORMA 9
