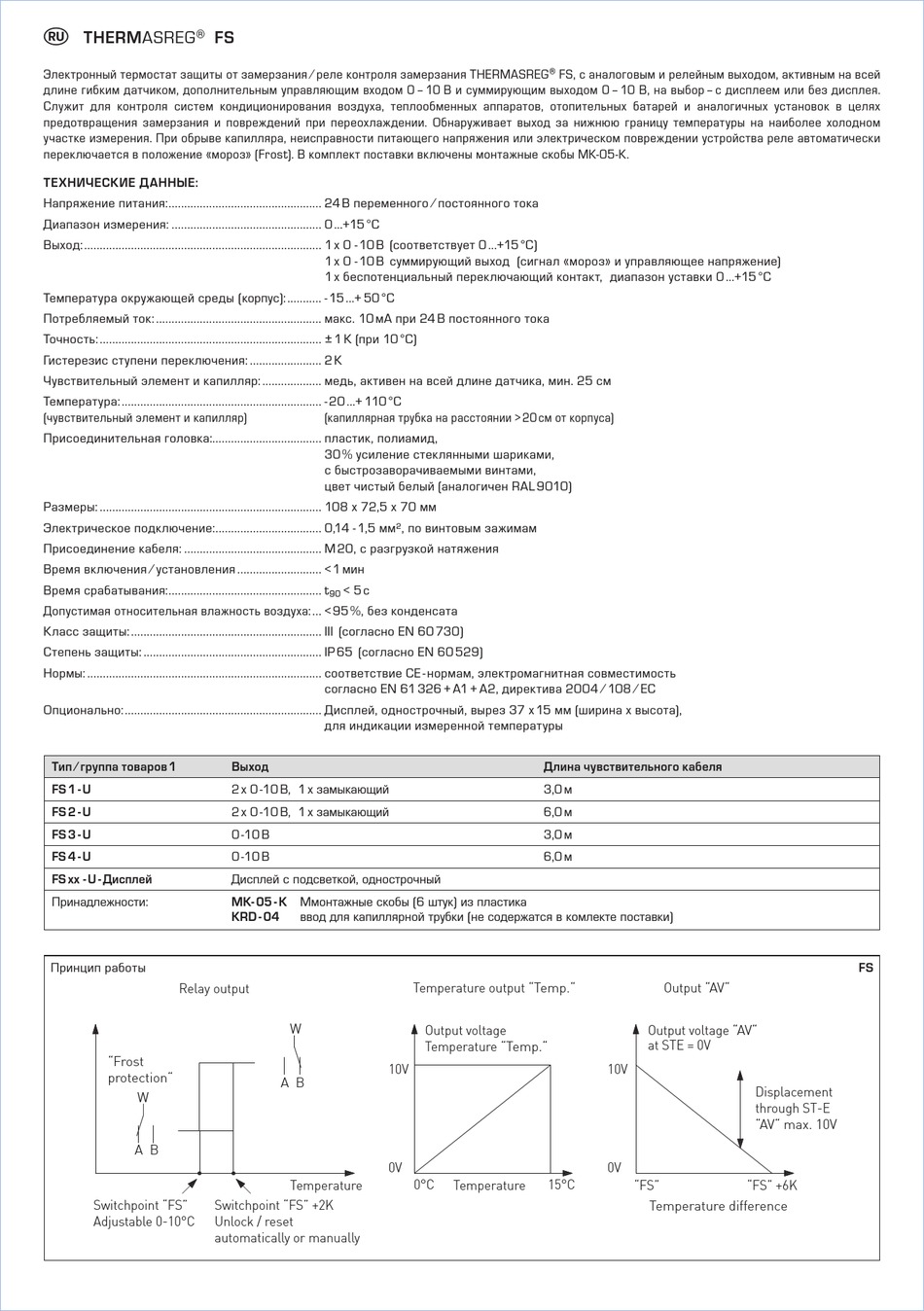

THERMASREG ® FS
Электронный термостат защиты от замерзания ⁄ реле контроля замерзания THERMASREG
длине гибким датчиком, дополнительным управляющим входом 0 – 10 В и суммирующим выходом 0 – 10 В, на выбор – с дисплеем или без дисплея.
Служит для контроля систем кондиционирования воздуха, теплообменных аппаратов, отопительных батарей и аналогичных установок в целях
предотвращения замерзания и повреждений при переохлаждении. Обнаруживает выход за нижнюю границу температуры на наиболее холодном
участке измерения. При обрыве капилляра, неисправности питающего напряжения или электрическом повреждении устройства реле автоматически
переключается в положение «мороз» (Frost). В комплект поставки включены монтажные скобы MK-05-K.
ТЕХНИЧЕСКИЕ ДАННЫЕ:
Напряжение питания: ................................................. 24 В переменного ⁄ постоянного тока
Диапазон измерения: ................................................ 0 ...+15 °C
Выход: ............................................................................ 1 x 0 - 10 B (соответствует 0 ...+15 °C)
Температура окружающей среды (корпус): ........... - 15 ...+ 50 °C
Потребляемый ток: ..................................................... макс. 10 мА при 24 B постоянного тока
Точность: ....................................................................... ± 1 K (при 10 °C)
Гистерезис ступени переключения: ....................... 2 K
Чувствительный элемент и капилляр: ................... медь, активен на всей длине датчика, мин. 25 см
Температура: ................................................................ - 20 ...+ 110 °C
(чувствительный элемент и капилляр)
Присоединительная головка: ................................... пластик, полиамид,
Размеры: ....................................................................... 108 x 72,5 x 70 мм
Электрическое подключение: .................................. 0,14 - 1,5 мм², по винтовым зажимам
Присоединение кабеля: ............................................ M 20, с разгрузкой натяжения
Время включения ⁄ установления ........................... < 1 мин
Время срабатывания: ................................................. t
Допустимая относительная влажность воздуха: ... < 95 %, без конденсата
Класс защиты: ............................................................. III (согласно EN 60 730)
Степень защиты: ......................................................... IP 65 (согласно EN 60 529)
Нормы: ........................................................................... соответствие CE - нормам, электромагнитная совместимость
Опционально: ............................................................... Дисплей, однострочный, вырез 37 x 15 мм (ширина x высота),
Тип ⁄ группа товаров 1
FS 1 - U
FS 2 - U
FS 3 - U
FS 4 - U
FS xx - U - Дисплей
Принадлежности:
Принцип работы
Relay output
"Frost
protection"
W
A B
Switchpoint "FS" Switchpoint "FS" +2K
Adjustable 0-10°C Unlock / reset
automatically or manually
1 x 0 - 10 B суммирующий выход (сигнал «мороз» и управляющее напряжение)
1 x беспотенциальный переключающий контакт, диапазон уставки 0 ...+15 °C
(капиллярная трубка на расстоянии > 20 см от корпуса)
30 % усиление стеклянными шариками,
с быстрозаворачиваемыми винтами,
цвет чистый белый (аналогичен RAL 9010)
< 5 c
90
согласно EN 61 326 + A1 + A2, директива 2004 ⁄ 108 ⁄ EC
для индикации измеренной температуры
Выход
2 x 0 -10 В, 1 x замыкающий
2 x 0 -10 В, 1 x замыкающий
0 -10 В
0 -10 В
Дисплей с подсветкой, однострочный
MK- 05 - K Mмонтажные скобы (6 штук) из пластика
KRD - 04 ввод для капиллярной трубки (не содержатся в комлекте поставки)
W
10V
A B
0V
Temperature
® FS, с аналоговым и релейным выходом, активным на всей
Длина чувствительного кабеля
3,0 м
6,0 м
3,0 м
6,0 м
Temperature output "Temp."
Output voltage
Temperature "Temp."
0°C 15°C
Temperature
Output "AV"
Output voltage "AV"
at STE = 0V
10V
Displacement
through ST-E
"AV" max. 10V
0V
"FS" "FS" +6K
Temperature difference
FS
