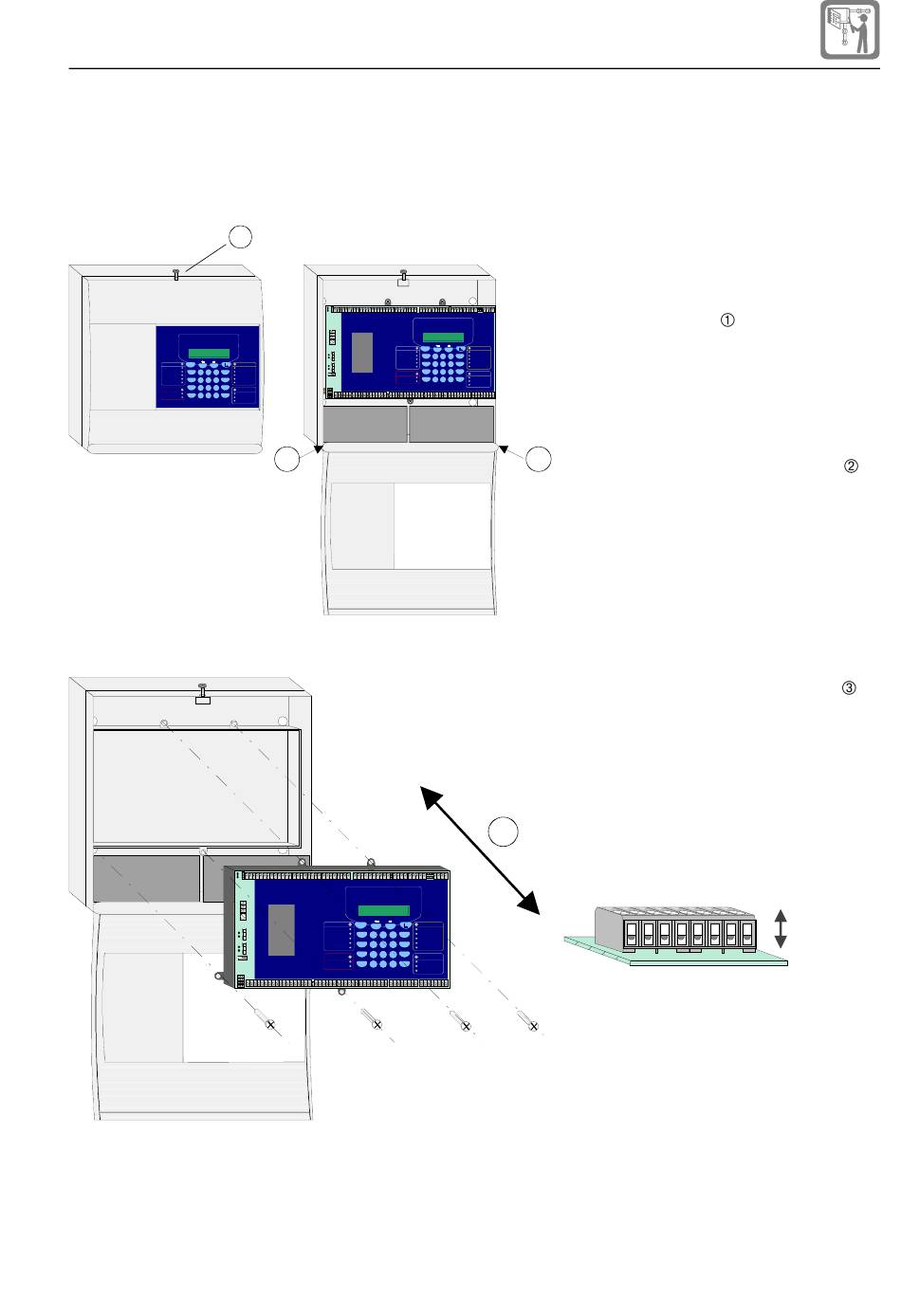

1.2 Montage des Zentralengehäuses
Die Zentrale wird werkseitig vormontiert, mit eingesetztem Elektronikmodul und befestigter
Gehäusetür ausgeliefert. Die Zentrale darf nur in der gezeigten Lage montiert werden.
1
1
2 3
4 5
6
7
8
1
2 3
4 5
6
7
8
+
-
+
-
1
2 3
4
5
6 7
1
2 3
4
5
6 7
+
-
+
-
2
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Werkseitig vormontierte Zentrale aus
der Verpackung entnehmen.
Zum Öffnen der Gehäusetür ist die
Gehäuseschraube
8
8
Die Fronttür des zweiteiligen
Kunststoffgehäuses kann um 180°
nach unten aufgeklappt oder durch
2
Entfernen der beiden Haltesplinte
von dem Zentralengehäuse
abgenommen werden..
Das Bedienfeld / Elektronikmodul
kann durch Entfernen der
entsprechenden Schrauben (5x) aus
dem Zentralengehäuse entnommen
werden (Zur Installation nicht
erforderlich).
3
Die Anschlußklemmen können zur
einfachen Montage / Demontage von
dem Elektronikmodul abgezogen
werden.
zu Lösen.
abziehbar
