Beleuchtung gemäß StVOZ, inkl. Bremslichter

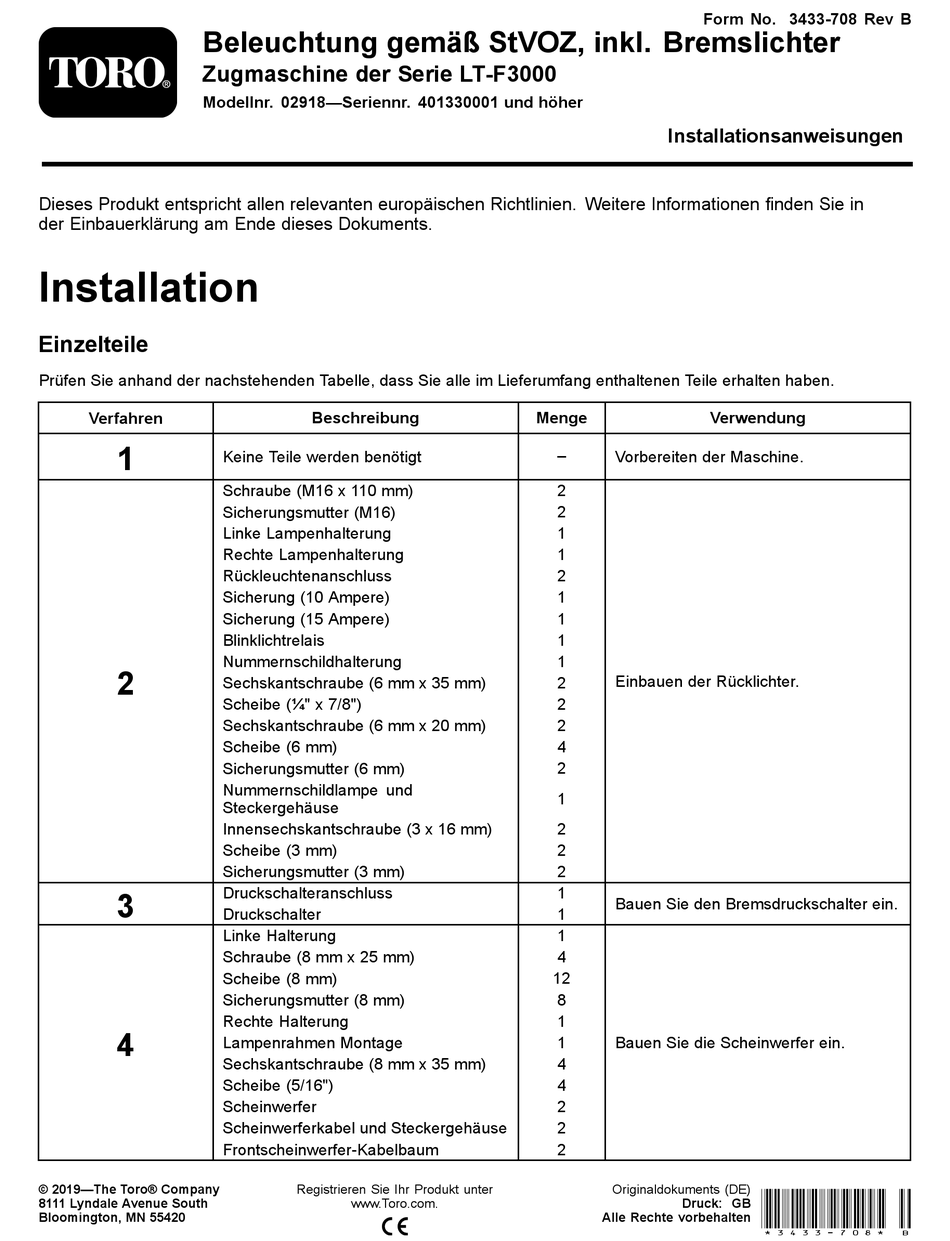

Zugmaschine der Serie LT-F3000
Modellnr. 02918—Seriennr. 401330001 und höher
Dieses Produkt entspricht allen relevanten europäischen Richtlinien. Weitere Informationen finden Sie in
der Einbauerklärung am Ende dieses Dokuments.
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
4
