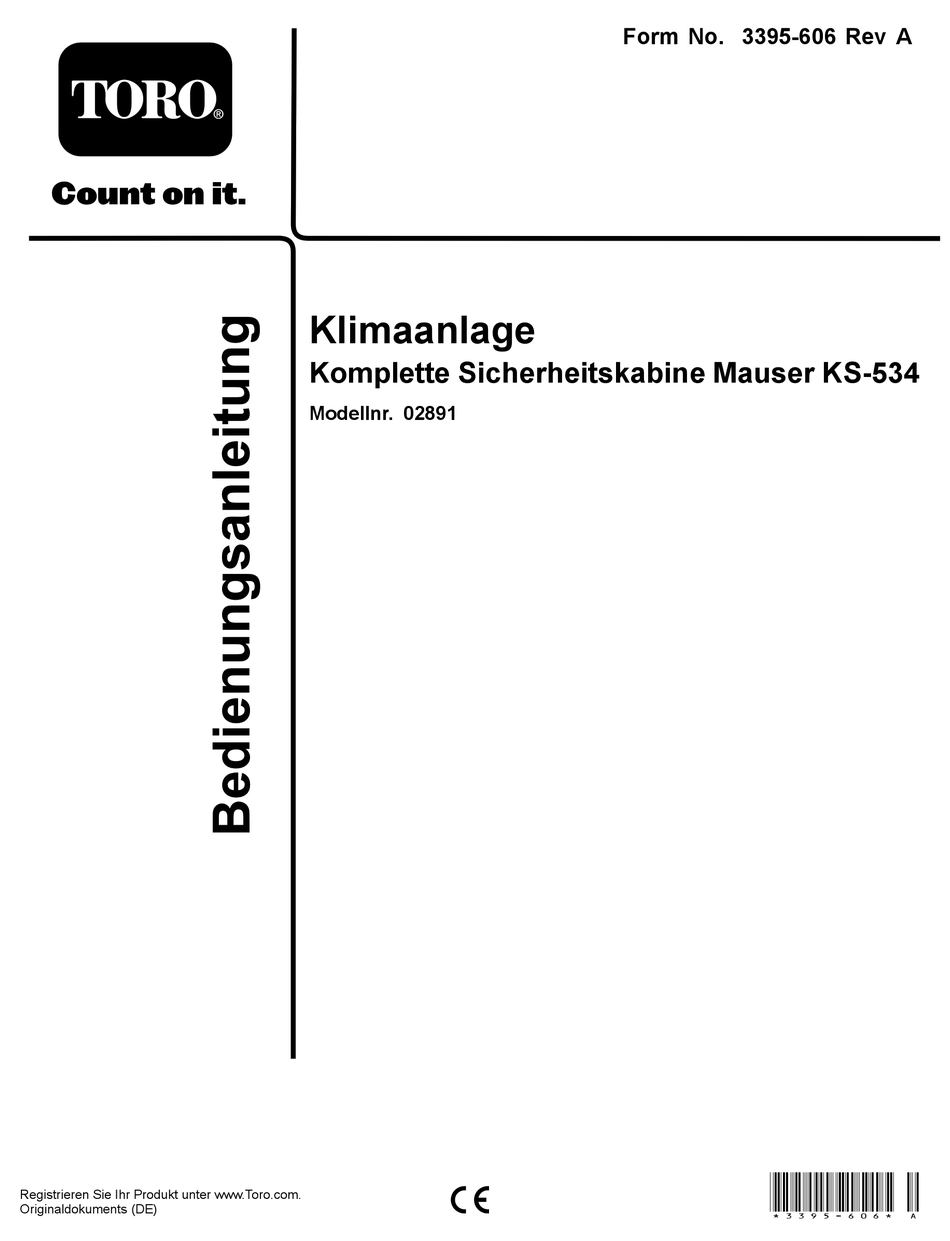

- Seite 1 Form No. 3395-606 Rev A Klimaanlage Komplette Sicherheitskabine Mauser KS-534 Modellnr. 02891 *3395-606* A Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
-
Seite 2: Einführung
Bedienungsanleitungen für die Zugmaschine und die Kabine. Wenden Sie sich hinsichtlich Informationen zu Produkten und Zubehör sowie Angaben zu Ihrem örtlichen Vertragshändler oder zur Registrierung des Produktes direkt an Toro unter www.Toro.com. Wenden Sie sich an den Toro Vertragshändler oder Kundendienst, wenn Sie eine Serviceleistung, Toro Originalersatzteile oder weitere Informationen benötigen. -
Seite 3: Inhaltsverzeichnis
Wärme zu einer Ausdehnung und einem Bruch der Komponenten führen kann. • Lassen Sie die Klimaanlage immer abkühlen, bevor Sie an ihr arbeiten. Besorgen Sie, um die optimale Leistung und Sicherheit zu gewährleisten, nur Toro Originalersatzteile und -zubehörteile. Ersatzteile und Zubehör anderer Hersteller können gefährlich... -
Seite 4: Sicherheits- Und Bedienungsschilder
sein und eine Verwendung könnte die Garantie ungültig machen. Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. 978004 1. Kühlsystem bzw. 3. -
Seite 5: Produktübersicht
Produktübersicht g0 1841 4 Bild 2 Verdampfer, Heizung und Lüfter: Vorne am Kabinendach befestigt 1. Klimaanlage: Verdampfer, Heizung und doppelt radiales 3. Reglerventil Gebläse 2. Heizungsventil g018399 Bild 3 Kompressor: Am Motor montiert... -
Seite 6: Bedienelemente
g018436 Bild 4 Kondensator und Trockner bzw. Filter: Hinten am Kabinendach befestigt 1. Kondensator 3. Druckschalter 2. Trockner/Filter Bedienelemente Die Bedienelemente sind an der rechten Seite der Dachverkleidung befestigt. G025784 Bild 5 1. Schalter mit drei 3. Klimaanlagenschalter Stellungen für Geschwindigkeit des radialen Gebläses 2. -
Seite 7: Technische Daten
2,5 kW Anbaugeräte, Zubehör Ein Sortiment an Originalanbaugeräten und -zubehör von Toro wird für diese Maschine angeboten, um den Funktionsumfang des Geräts zu erhöhen und zu erweitern. Wenden Sie sich an einen offiziellen Vertragshändler oder navigieren Sie zu www.Toro.com für eine Liste der zugelassenen Anbaugeräte und des Zubehörs. -
Seite 8: Betrieb
Betrieb Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Erste Verwendung der Klimaanlage 1. Lassen Sie den Motor an. 2. Schalten Sie den Gebläseschalter ein (Bild 3. Schalten Sie den Klimaanlagenschalter ein (Bild 4. Stellen Sie das Temperaturbedienelement (Bild 5) ganz auf Einstelung „Cold“... -
Seite 9: Wartung
Wartung Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen • Prüfen Sie alle Verbindungen auf Festigkeit. Nach 100 Betriebsstunden • Prüfen Sie den Kühlmittelstand. Alle 50 Betriebsstunden • Prüfen Sie die richtige Funktion der magnetischen Kompressorkupplung. •... -
Seite 10: Prüfen Des Kühlmitteldrucks
Druck am Manometer (Seite mit Hochdruck) ist zu entsorgt werden. hoch Verwenden Sie für Reparatur- oder Wartungsarbeiten an der – Das Luftvolumen im Kondensator ist zu klein. Klimaanlage immer Toro Originalersatzteile. – Zu viel Kühlmittel – Der Trockner bzw. Filter ist verstopft. Prüfen des Kühlmittelstands •... -
Seite 11: Prüfen Der Magnetischen Kompressorkupplung
Prüfen des Ablassschlauchs Wartungsintervall: Alle 250 Betriebsstunden Der Wasserablauf ist der durchsichtige Kunststoffschlauch, der am Kondensator angeschlossen ist. Er verläuft vom Kondensator durch die Kabinenstruktur zur Unterseite der Kabinenfront (Bild 8). Prüfen Sie den Wasserablauf auf Verstopfungen und reinigen ihn ggf. Wenn der Schlauch verstopft ist, verwenden Sie einen flexiblen Rohrreiniger oder schließen Sie den Schlauch ab und blasen Druckluft durch den Schlauch. -
Seite 12: Prüfen Des Kompressor-Lüfterriemens
Prüfen des Kompressor- Lüfterriemens Wartungsintervall: Alle 500 Betriebsstunden 1. Bei einer richtigen Spannung lässt sich der Riemen 10 mm durchbiegen, wenn eine Kraft von 40 N in der Mitte zwischen den Riemenscheiben angesetzt wird. 2. Lockern Sie bei einer Durchbiegung von mehr oder weniger als 10 mm die oberen und unteren Befestigungsschrauben des Kompressors. -
Seite 13: Einlagerung
Einlagerung Angaben zur Einlagerung der Maschine finden Sie in der Betriebsanleitung der Zugmaschine. -
Seite 14: Schaltbilder
Schaltbilder g0 1840 1... - Seite 15 Radiales Gebläse Reglerventil Verdampfer (kombiniert mit Wärmeaustauscher für Heizung) Kondensator, Wasser Kompressor Kondensator Axiale Lüfter Trockner/Filter Schauglas Ablauf Funktionsschema der Klimaanlage (Rev. -)
- Seite 16 g019147...
- Seite 17 Heizungsventil Kompressor mit magnetischer Kupplung Zwei axiale Lüfter Temperatursensor Elektronischer Regler Radialer Gebläselüfter Gebläsegeschwindigkeitsschalter Druckschalter Hauptsicherung im Motorraum Relais Schaltbild der Klimaanlage (Rev. -)
- Seite 18 Hinweise:...
-
Seite 19: Einbauerklärung
Einbauerklärung The Toro Company, 8111 Lyndale Ave., South Bloomington, MN, USA erklärt, dass das (die) folgende(n) Gerät(e) den aufgeführten Richtlinien entspricht/entsprechen, wenn es (sie) gemäß den beiliegenden Anweisungen an bestimmten Toro Modellen montiert wird/werden, wie in der relevanten Konformitätsbescheinigung angegeben.
