2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.

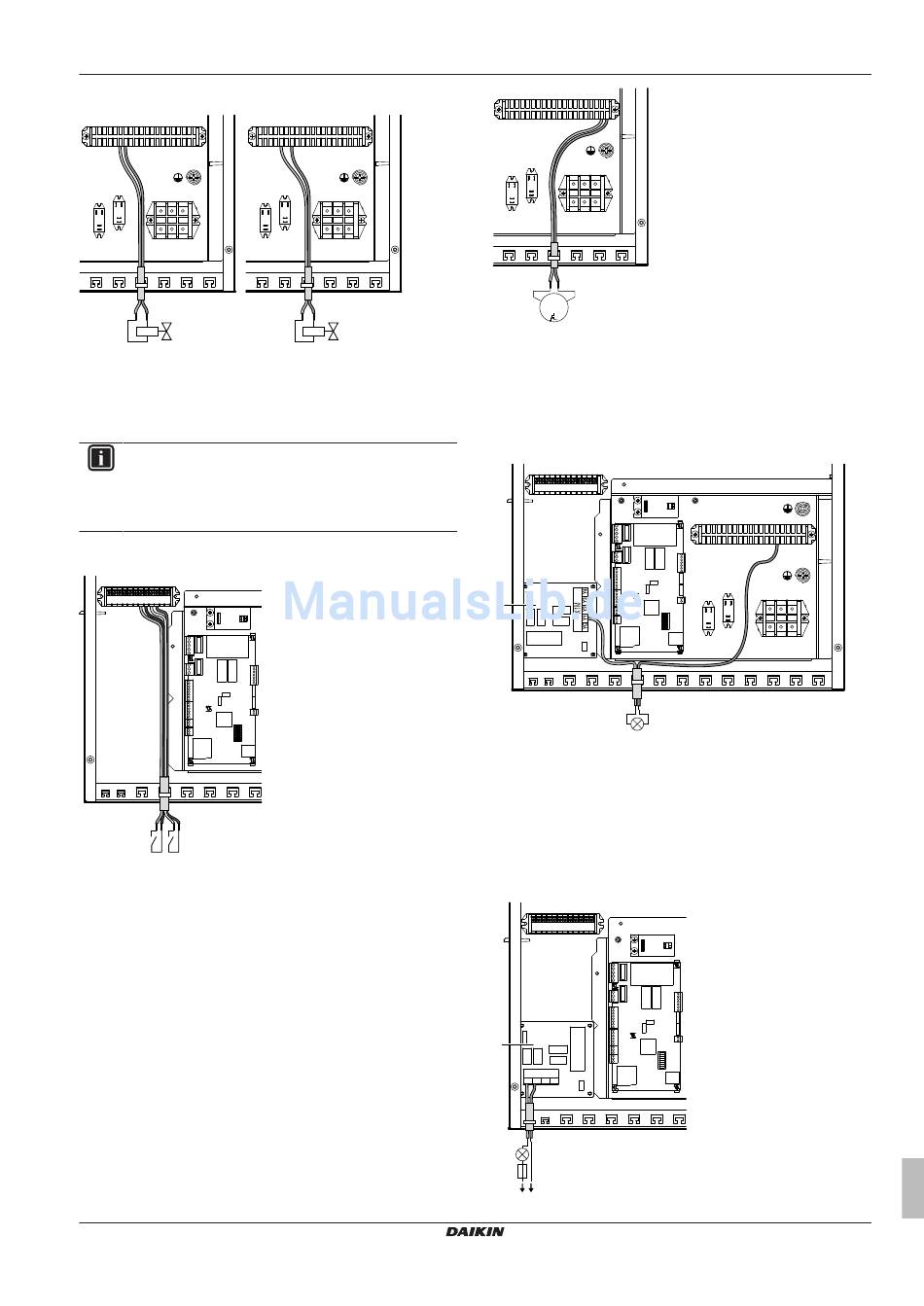

4.5.7 So schließen Sie die Stromzähler an
INFORMATION
Überprüfen Sie bei
Transistorausgang die Polarität. Der Plus-Pol MUSS mit
X5M/7 und X5M/9 und der Minus-Pol mit X5M/8 und
X5M/10 verbunden werden.
1 Schließen Sie das Stromzählerkabel an die entsprechenden
Klemmen wie in der Abbildung unten dargestellt an.
X5M 7 8 910
A5P
S2S S3S
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
4.5.8 So schließen Sie die Brauchwasserpumpe
an
1 Schließen Sie das Kabel der Brauchwasserpumpe an die
entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
EHVZ04~16S18CB3V
Daikin Altherma – Geteilte Niedertemperatureinheit
4P401672-1C – 2016.02
NC
5 7 X2M
6
K3M
X1M
K2M
M2S
einem Stromzähler
X2M
34 35
K3M
X1M
K2M
M
M2P 1~
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
4.5.9 So schließen Sie den Alarmausgang an
1 Schließen Sie das Kabel des Alarmausgangs an die
entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
X5M
mit
A4P
a
a EKRP1HB muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
4.5.10 So schließen Sie den Umschalter zur
externen Wärmequelle an
1 Schließen Sie das Kabel des Umschalters zur externen
Wärmequelle an die entsprechenden Klemmen wie in der
Abbildung unten dargestellt an.
X5M
A4P
a
X2M
X1 X2 X3 X4
L N
4 Installation
X2M 29
K3M
X1M
K2M
A5P
A5P
Installationsanleitung
11
