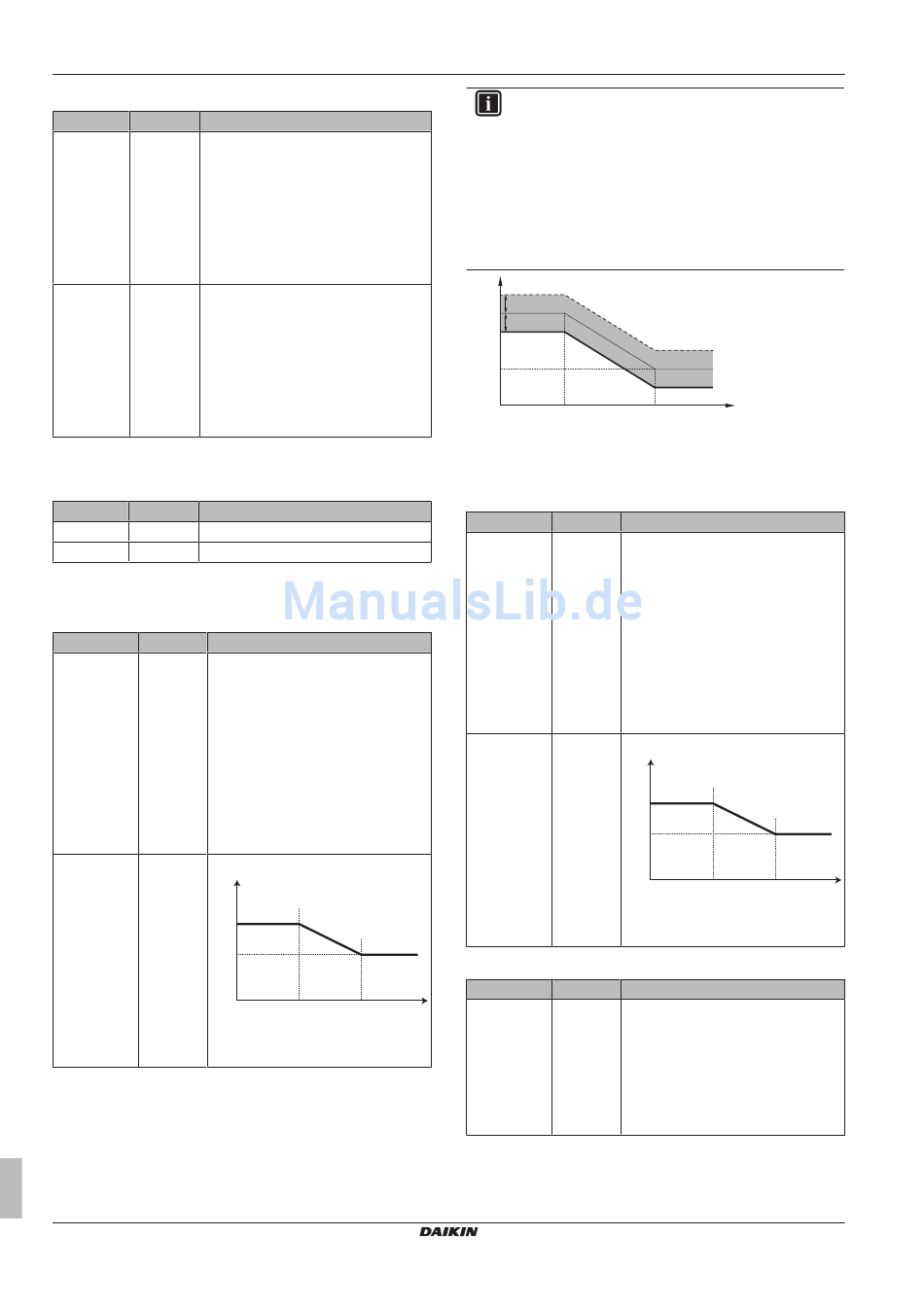

5 Erweiterte-Funktion
Stromverbrauchsmessung
# Code
[A.2.2.8] [D‑08] Optionales externes kWh-Messgerät 1:
▪ 0 (Nein): NICHT installiert
▪ 1: Installiert (0,1 Impuls/kWh)
▪ 2: Installiert (1 Impuls/kWh)
▪ 3: Installiert (10 Impuls/kWh)
▪ 4: Installiert (100 Impuls/kWh)
▪ 5: Installiert (1000 Impuls/kWh)
[A.2.2.9] [D‑09] Optionales externes kWh-Messgerät 2:
▪ 0 (Nein): NICHT installiert
▪ 1: Installiert (0,1 Impuls/kWh)
▪ 2: Installiert (1 Impuls/kWh)
▪ 3: Installiert (10 Impuls/kWh)
▪ 4: Installiert (100 Impuls/kWh)
▪ 5: Installiert (1000 Impuls/kWh)
5.2.4 Schnellstart-Assistent: Kapazitäten
(Stromverbrauchsmessung)
# Code
[A.2.3.1] [6-02] Nicht zutreffend
[A.2.3.6] [6-07] Leistung der Bodenwannenheizung [W]
5.2.5

Regelung der Raumheizung

Vorlauftemperatur: Haupt-Zone
Nr. Code
[A.3.1.1.1] Nicht Sollwertmodus:
zutreffend
▪ 0 (Absolut): Absolut
▪ 1
Witterungsgeführt
▪ 2 (Absolut + Prog.): Absolut +
programmiert (nur für die Regelung
der Vorlauftemperatur)
▪ 3
Witterungsgeführt
(nur
Vorlauftemperatur)
[7.7.1.1] [1-00] AT-geführte Kurve:
T t
[1-01]
[1-02]
[1-02]
[1-03]
[1-03]
▪ T
▪ T
Installationsanleitung
16
Beschreibung
Beschreibung
Beschreibung
(Witterungsgefh.):
(Wetterab.+Prog.):
+ programmiert
für die Regelung
[1-00] [1-01]
: Soll-Vorlauftemperatur (Haupt)
t
: Außentemperatur
a
INFORMATION
Wenn die Modulation der Vorlauftemperatur aktiviert ist,
muss die witterungsgeführte Kurve auf eine höhere
Position als [8-06] plus den Sollwert der minimalen
Vorlauftemperatur, der erforderlich ist, um einen stabilen
Zustand am Komfort-Sollwert für den Raum zu erreichen,
gesetzt werden. Um die Effizienz zu erhöhen, kann die
Modulation den Sollwert der Vorlauftemperatur senken.
Durch Einstellen der witterungsgeführten Kurve auf eine
höhere Position kann er nicht unter den minimalen Sollwert
fallen. Siehe Abbildung unten.
T t
+[8-06]
−[8-06]
a Witterungsgeführte Kurve
b Minimaler Vorlauftemperatur-Sollwert, der erforderlich ist,
um einen stabilen Zustand am Komfort-Sollwert für den
Raum zu erreichen.
Vorlauftemperatur: Zusatz-Zone
Nr. Code
[A.3.1.2.1] Nicht
zutreffend
[7.7.2.1] [0-00]
[0-01]
[0-02]
[0-03]
der
Vorlauftemperatur: Delta-T Quelle
Nr. Code
T a
[A.3.1.3.1] [9-09]
a
b
T a
Beschreibung
Sollwertmodus:
▪ 0 (Absolut): Absolut
▪ 1 (Witterungsgefh.):
Witterungsgeführt
▪ 2 (Absolut + Prog.): Absolut +
programmiert (nur für die Regelung
der Vorlauftemperatur)
▪ 3 (Wetterab.+Prog.):
Witterungsgeführt + programmiert
(nur für die Regelung
Vorlauftemperatur)
AT-geführte Kurve:
T t
[0-01]
[0-00]
[0-03] [0-02]
▪ T : Soll-Vorlauftemperatur (Zusatz)
t
▪ T : Außentemperatur
a
Beschreibung
Erforderlicher Temperaturunterschied
zwischen Rücklauf- und
Vorlauftemperatur. Dies gilt für beide
Temperaturzonen.
Falls ein minimaler
Temperaturunterschied für einen guten
Betrieb der Wärme-Emittenten im
Heizmodus erforderlich ist.
EHVZ04~16S18CB3V
Daikin Altherma – Geteilte Niedertemperatureinheit
4P401672-1C – 2016.02
