Technische Daten
Abmessungen
Winkelausgleich Box
Winkelausgleich
Abdeckung
Tiefenausgleich
Achsabstand Armatur
Anschlussdimension
Rohrleitung
Anschlussgewinde
RTL-Kopf
Thermostatkopf
Der Einstellbereich des installierten RTL-Ther-
mostatkopfes beträgt 1 - 5 gem. nachstehender
Temperaturtabelle.
Regelboxen der Serie EXCLUSIV dürfen nur im
Einstellbereich 1 - 4 (Rücklauftemperatur max.
40 °C) betrieben werden, um unbeabsichtigtes
Auslösen des Sicherheitstemperaturventils durch
kurzzeitige Temperaturspitzen im Warmwasser-
kreis zu vermeiden.
Einstellmarkierung
ca. Rücklauftemp. [°C]
Entlüftungsventil
Über das installierte Entlüftungsventil kann das
System je nach Bedarf entlüftet werden.
Füll- und Entleerventil
(nur Ausführung STANDARD)
Über das Füll- und Entleerventil kann das System
je nach Bedarf befüllt, entleert oder entlüftet wer-
den.
4 von 8
6°
6°
23 mm
50 mm
3/4" AG,
Eurokonus DIN EN 16313
M30 x 1,5
1
2
3
4
10
20
30
40
4

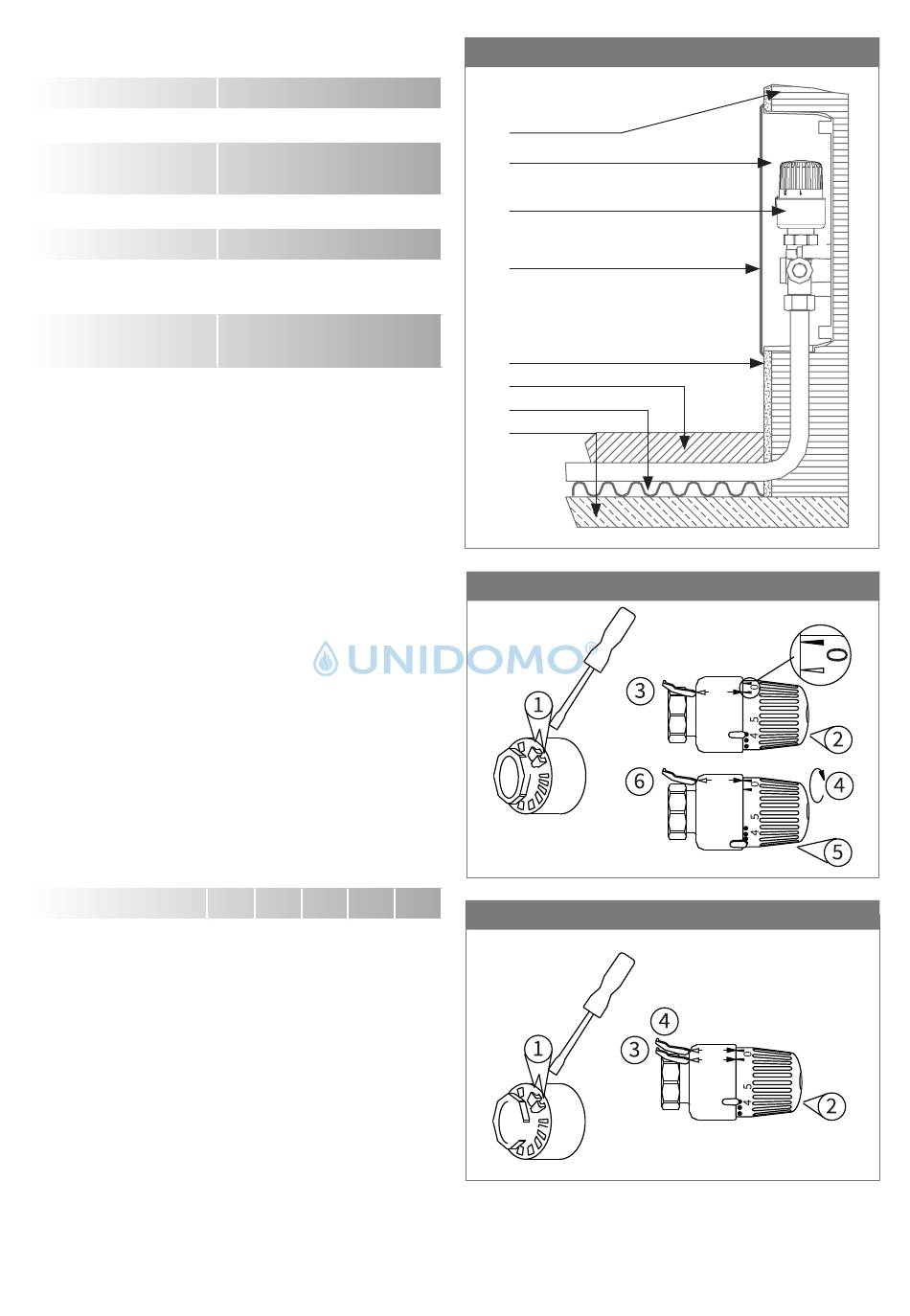

Einbauskizze
Mauerwerk
Wandeinbaukasten
RTL-Kopf
Wandabdeckung
Putz
Estrich
Isolierung
Rohboden
5. Begrenzung des Einstellbereiches
z. B. Begrenzung zwischen 3 + 4
5
Begrenzung des Einstellbereiches
z.B. Begrenzung zwischen 3 + 4
5
6. Blockierung einer Einstellung
50
6
Blockierung der Einstellung
z. B. Blockierung auf 4
z.B. Blockierung auf 4
