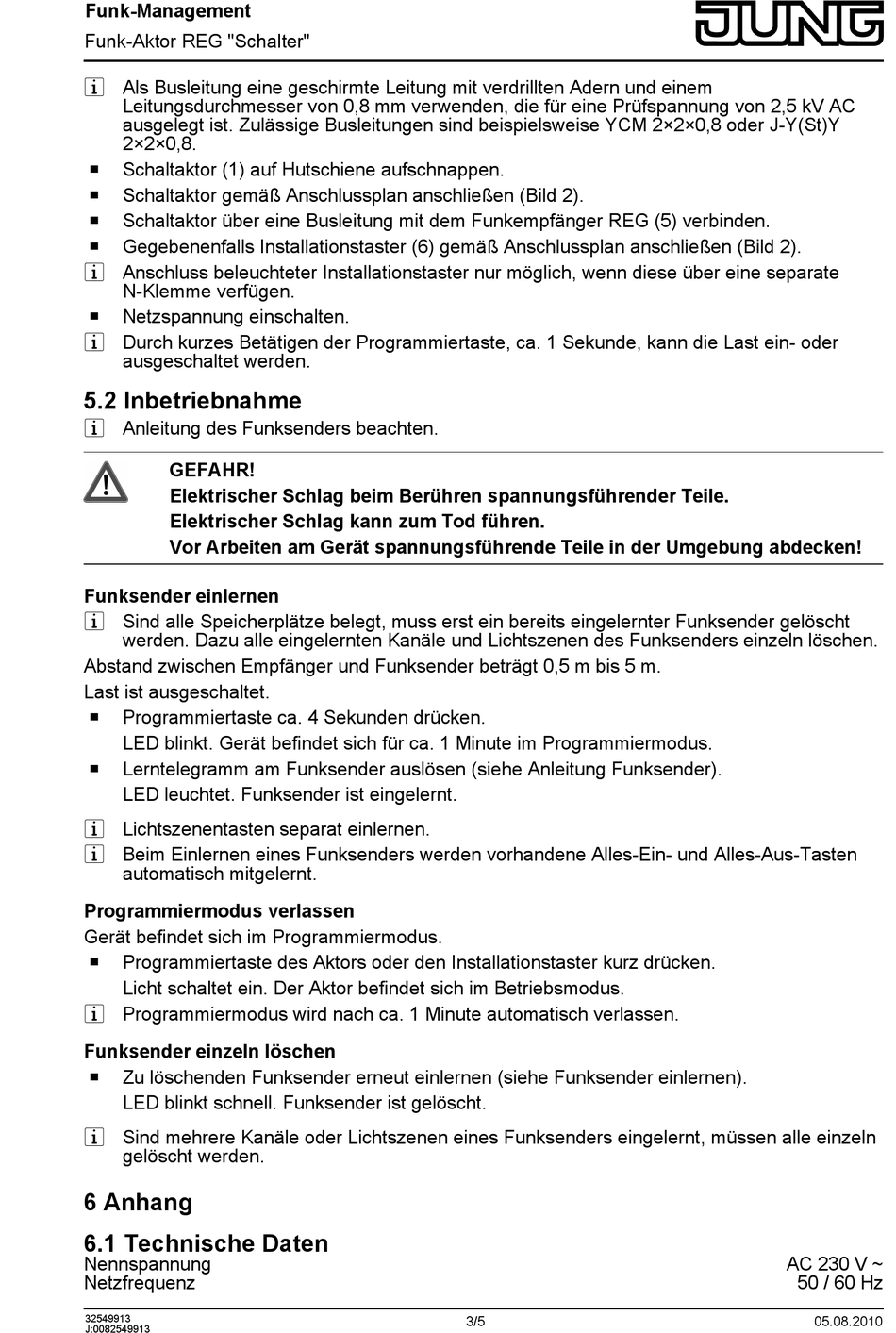

Funk-Management
Funk-Aktor REG "Schalter"
i Als Busleitung eine geschirmte Leitung mit verdrillten Adern und einem
Leitungsdurchmesser von 0,8 mm verwenden, die für eine Prüfspannung von 2,5 kV AC
ausgelegt ist. Zulässige Busleitungen sind beispielsweise YCM 2×2×0,8 oder J-Y(St)Y
2×2×0,8.
o
Schaltaktor (1) auf Hutschiene aufschnappen.
o
Schaltaktor gemäß Anschlussplan anschließen (Bild 2).
o
Schaltaktor über eine Busleitung mit dem Funkempfänger REG (5) verbinden.
o
Gegebenenfalls Installationstaster (6) gemäß Anschlussplan anschließen (Bild 2).
i Anschluss beleuchteter Installationstaster nur möglich, wenn diese über eine separate
N-Klemme verfügen.
o
Netzspannung einschalten.
i Durch kurzes Betätigen der Programmiertaste, ca. 1 Sekunde, kann die Last ein- oder
ausgeschaltet werden.
5.2 Inbetriebnahme
i Anleitung des Funksenders beachten.
GEFAHR!
Elektrischer Schlag beim Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät spannungsführende Teile in der Umgebung abdecken!
Funksender einlernen
i Sind alle Speicherplätze belegt, muss erst ein bereits eingelernter Funksender gelöscht
werden. Dazu alle eingelernten Kanäle und Lichtszenen des Funksenders einzeln löschen.
Abstand zwischen Empfänger und Funksender beträgt 0,5 m bis 5 m.
Last ist ausgeschaltet.
o
Programmiertaste ca. 4 Sekunden drücken.
LED blinkt. Gerät befindet sich für ca. 1 Minute im Programmiermodus.
o
Lerntelegramm am Funksender auslösen (siehe Anleitung Funksender).
LED leuchtet. Funksender ist eingelernt.
i Lichtszenentasten separat einlernen.
i Beim Einlernen eines Funksenders werden vorhandene Alles-Ein- und Alles-Aus-Tasten
automatisch mitgelernt.
Programmiermodus verlassen
Gerät befindet sich im Programmiermodus.
o
Programmiertaste des Aktors oder den Installationstaster kurz drücken.
Licht schaltet ein. Der Aktor befindet sich im Betriebsmodus.
i Programmiermodus wird nach ca. 1 Minute automatisch verlassen.
Funksender einzeln löschen
o
Zu löschenden Funksender erneut einlernen (siehe Funksender einlernen).
LED blinkt schnell. Funksender ist gelöscht.
i Sind mehrere Kanäle oder Lichtszenen eines Funksenders eingelernt, müssen alle einzeln
gelöscht werden.
6 Anhang
6.1 Technische Daten
Nennspannung
Netzfrequenz
32549913
J:0082549913
3/5
AC 230 V ~
50 / 60 Hz
05.08.2010
