Funk-Management
Funk-Aktor REG "Schalter"
Produkteigenschaften
-
Anschluss von Installationstastern als Nebenstellen möglich
-
Lichtszenenbetrieb möglich
-
2-Punkt Lichtregelung in Verbindung mit einem Funk-Präsenzmelder möglich
-
Bei Empfang eines eingelernten Funkwächter-Telegramms schaltet der Schaltaktor für
eine Nachlaufzeit von ca. 1 Minute ein
4 Bedienung
Bedienung mit Funksender
Um das Gerät mit einem Funksender bedienen zu können, muss ein Funksender eingelernt
sein.
i Anleitung des Funksenders beachten.
Licht schalten mit Installationstaster
Ein Installationstaster ist am Eingang 1 angeschlossen.
o
Den Installationstaster betätigen.
Die Last wird ein- oder ausgeschaltet.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!

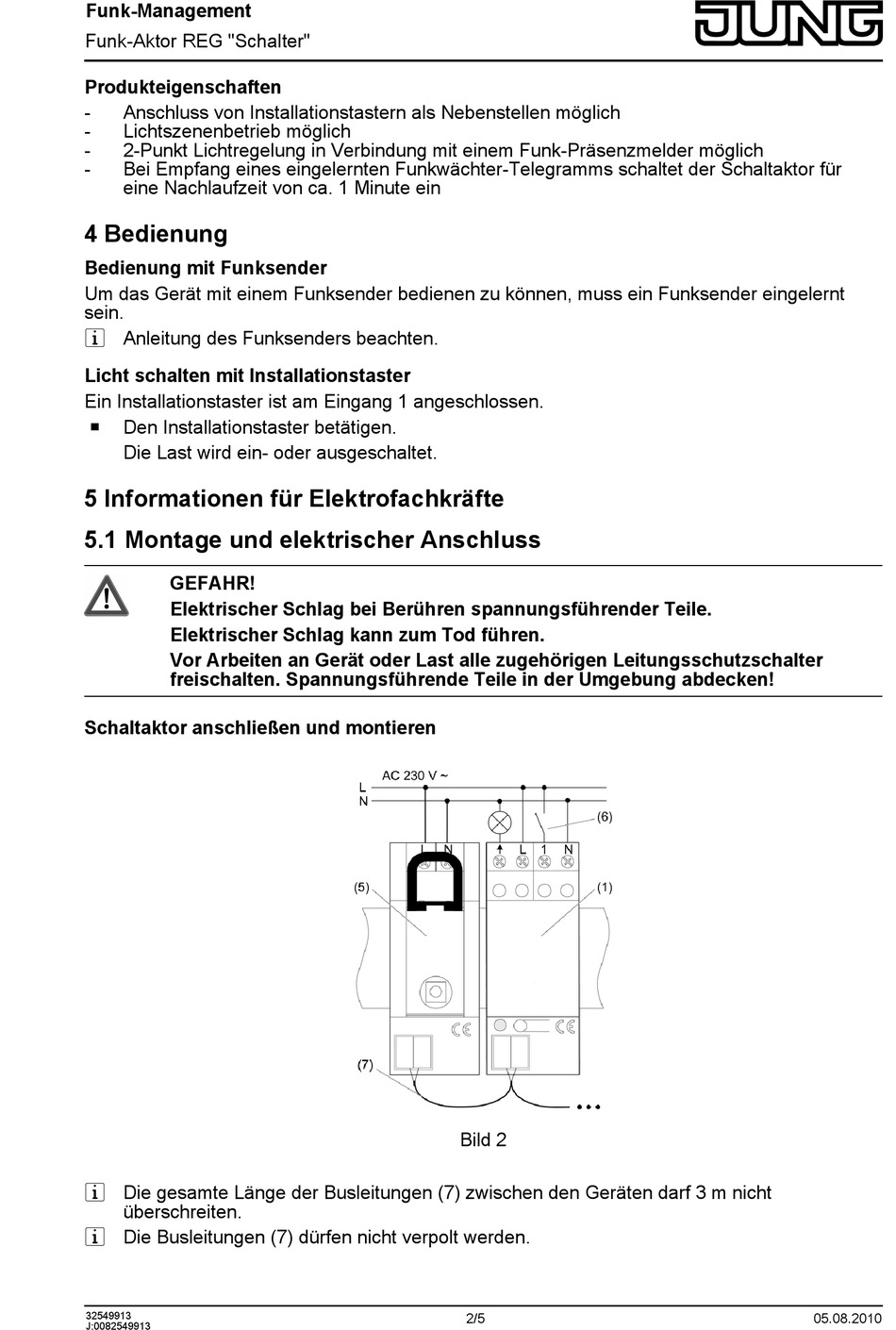

Schaltaktor anschließen und montieren
i Die gesamte Länge der Busleitungen (7) zwischen den Geräten darf 3 m nicht
überschreiten.
i Die Busleitungen (7) dürfen nicht verpolt werden.
32549913
J:0082549913
Bild 2
2/5
05.08.2010
