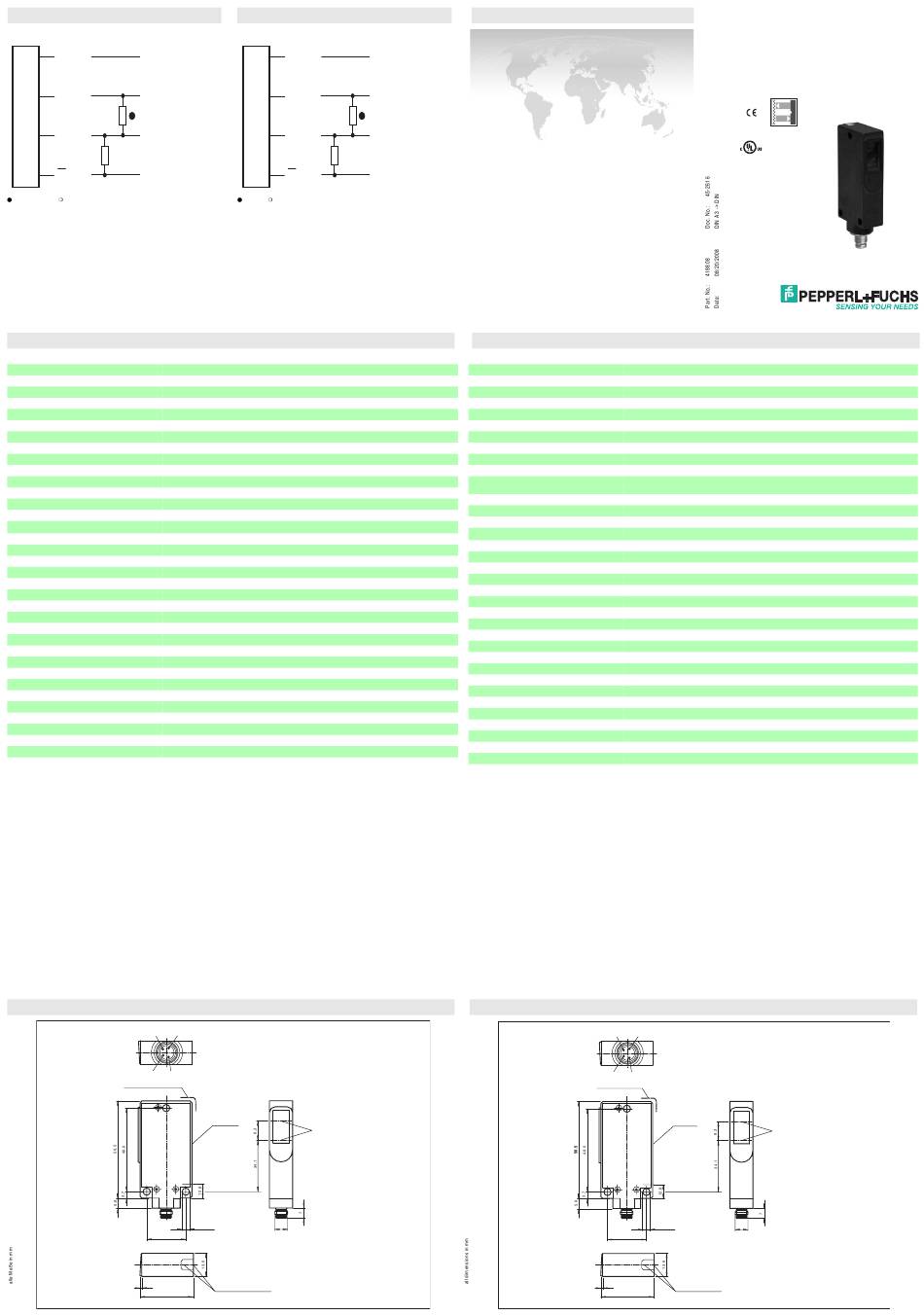

Pepperl+Fuchs MLV40-6/32/82A/95 Kurzanleitung

Elektrischer Anschluss
Option:
32/82a
1 +UB
2 Q
3 0 V
Alarm
4 Q
= dunkellschaltend, = hellschaltend
Technische Daten
Allgemeine Daten
Betriebsreichweite 0,1 ... 2 m
Reflektorabstand 100 ... 2000 mm
Grenzreichweite 4 m (mit Reflektor H60)
Lichtsender IRED
Zulassungen CE, cULus
Lichtart infrarot, Wechsellicht
Lichtfleckdurchmesser 100 mm bei Reichweite 2000 mm
Öffnungswinkel ca. 4 °
Fremdlichtgrenze 80000 Lux
Anzeigen/Bedienelemente
Funktionsanzeige LED gelb, leuchtet bei freiem Lichtstrahl, blinkt bei Unterschreiten der Funktionsreserve
Elektrische Daten
Betriebsspannung 10 ... 30 V DC
Welligkeit 5 %
Leerlaufstrom I 40 mA
0
Ausgang
Vorausfallausgang 1 pnp, aktiv bei Unterschreiten der Funktionsreserve
Schaltungsart dunkelschaltend
Signalausgang 1 PNP-Ausgang, kurzschlussfest, verpolsicher, offener Kollektor
Schaltspannung max. 30 V DC
Schaltstrom max. 200 mA
Schaltfrequenz f 500 Hz
Ansprechzeit 1 ms
Normenkonformität
Normen EN 60947-5-2
Umgebungsbedingungen
Umgebungstemperatur -20 ... 60 °C (253 ... 333 K)
Lagertemperatur -20 ... 75 °C (253 ... 348 K)
Mechanische Daten
Schutzart IP65
Anschluss M8-Stecker, 4-polig
Material
Gehäuse Aluminium
Lichtaustritt Glas
Masse 100 g
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
4 3
2
1
Lichtaustritt-Anzeige - LED
22,6
1
31
Electrical connection
Option:
32/82a
1 +UB
2 Q
3 0 V
Alarm
4 Q
= dark on, = light on
Sender
Typenschild
Optikmitte
Empfänger
M8
ø4,2 (3 x)
Lichtaustritt Anzeige - LED
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Effective detection range 0.1 ... 2 m
Reflector distance 100 ... 2000 mm
Threshold detection range 4 m (with H60 reflector)
Light source IRED
Approvals CE, cULus
Light type infrared, modulated light
Diameter of the light spot 100 mm at 2000 mm detection range
Angle of divergence approx. 4 °
Ambient light limit 80000 Lux
Indicators/operating means
Function display LED yellow, lights up when light beam is unblocked, flashes when falling short of the stability con-
trol
Electrical specifications
Operating voltage 10 ... 30 V DC
Ripple 5 %
No-load supply current I 40 mA
0
Output
Output of the pre-fault indication 1 pnp, active when falling short of the stability control
Switching type dark ON
Signal output 1 PNP output, short-circuit proof, protected from reverse polarity, open collector
Switching voltage max. 30 V DC
Switching current max. 200 mA
Switching frequency f 500 Hz
Response time 1 ms
Standard conformity
Standards EN 60947-5-2
Ambient conditions
Ambient temperature -20 ... 60 °C (253 ... 333 K)
Storage temperature -20 ... 75 °C (253 ... 348 K)
Mechanical specifications
Protection degree IP65
Connection M8 connector, 4-pin
Material
Housing aluminium
Optical face glass
Mass 100 g
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
4 3
2
1
Light exit display LED
22.6
1
31
Reflexions-Lichtschranke
Retro-reflective sensor
mit Gerätestecker M8, 4-polig
with 4-pin, M8 connector
MLV40-6/32/82A/95
Emitter
Name plate
Optical center
Receiver
ø 4.2 (3 x) M8
Light exit display LED
