Hauptelemente und ihre Bedienung
1
Kapitel
Hauptelemente und ihre Bedienung
Nachfolgend werden die Hauptelemente der Maschine und ihre Funktion beschrieben. Bevor Sie die Maschine
verwenden, lesen Sie bitte diese Beschreibungen sorgfältig durch, um sich mit den Bezeichnungen und Positionen der
Hauptelemente vertraut zu machen.

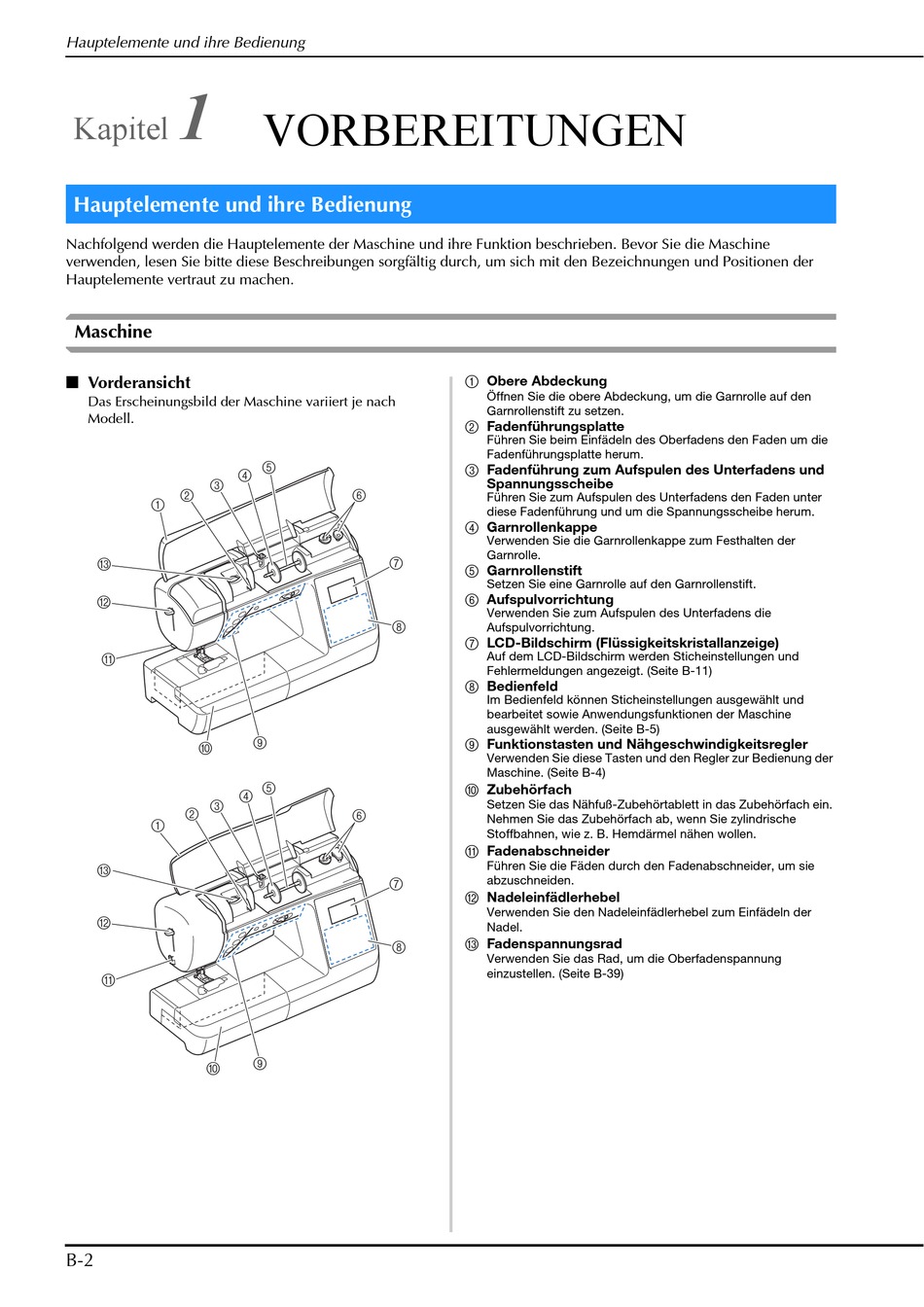

Maschine
■ Vorderansicht
Das Erscheinungsbild der Maschine variiert je nach
Modell.
d
c
b
a
m
l
k
j
d
c
b
a
m
l
k
j
B-2
VORBEREITUNGEN
e
f
g
h
i
e
f
g
h
i
1 Obere Abdeckung
Öffnen Sie die obere Abdeckung, um die Garnrolle auf den
Garnrollenstift zu setzen.
2 Fadenführungsplatte
Führen Sie beim Einfädeln des Oberfadens den Faden um die
Fadenführungsplatte herum.
3 Fadenführung zum Aufspulen des Unterfadens und
Spannungsscheibe
Führen Sie zum Aufspulen des Unterfadens den Faden unter
diese Fadenführung und um die Spannungsscheibe herum.
4 Garnrollenkappe
Verwenden Sie die Garnrollenkappe zum Festhalten der
Garnrolle.
5 Garnrollenstift
Setzen Sie eine Garnrolle auf den Garnrollenstift.
6 Aufspulvorrichtung
Verwenden Sie zum Aufspulen des Unterfadens die
Aufspulvorrichtung.
7 LCD-Bildschirm (Flüssigkeitskristallanzeige)
Auf dem LCD-Bildschirm werden Sticheinstellungen und
Fehlermeldungen angezeigt. (Seite B-11)
8 Bedienfeld
Im Bedienfeld können Sticheinstellungen ausgewählt und
bearbeitet sowie Anwendungsfunktionen der Maschine
ausgewählt werden. (Seite B-5)
9 Funktionstasten und Nähgeschwindigkeitsregler
Verwenden Sie diese Tasten und den Regler zur Bedienung der
Maschine. (Seite B-4)
0 Zubehörfach
Setzen Sie das Nähfuß-Zubehörtablett in das Zubehörfach ein.
Nehmen Sie das Zubehörfach ab, wenn Sie zylindrische
Stoffbahnen, wie z. B. Hemdärmel nähen wollen.
A Fadenabschneider
Führen Sie die Fäden durch den Fadenabschneider, um sie
abzuschneiden.
B Nadeleinfädlerhebel
Verwenden Sie den Nadeleinfädlerhebel zum Einfädeln der
Nadel.
C Fadenspannungsrad
Verwenden Sie das Rad, um die Oberfadenspannung
einzustellen. (Seite B-39)
