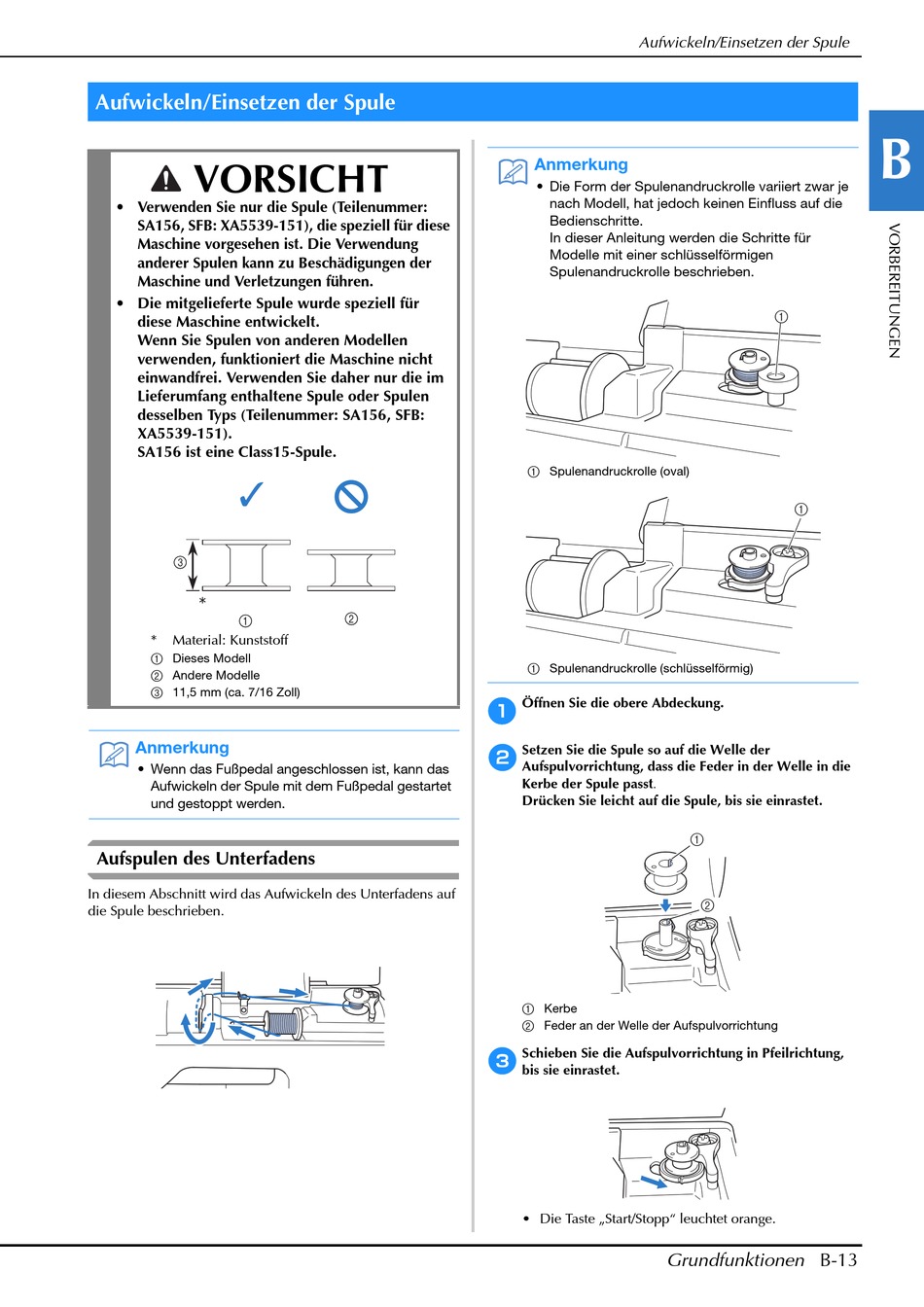

Aufwickeln/Einsetzen der Spule

VORSICHT
• Verwenden Sie nur die Spule (Teilenummer:
SA156, SFB: XA5539-151), die speziell für diese
Maschine vorgesehen ist. Die Verwendung
anderer Spulen kann zu Beschädigungen der
Maschine und Verletzungen führen.
• Die mitgelieferte Spule wurde speziell für
diese Maschine entwickelt.
Wenn Sie Spulen von anderen Modellen
verwenden, funktioniert die Maschine nicht
einwandfrei. Verwenden Sie daher nur die im
Lieferumfang enthaltene Spule oder Spulen
desselben Typs (Teilenummer: SA156, SFB:
XA5539-151).
SA156 ist eine Class15-Spule.
*
Material: Kunststoff
1 Dieses Modell
2 Andere Modelle
3 11,5 mm (ca. 7/16 Zoll)
Anmerkung
• Wenn das Fußpedal angeschlossen ist, kann das
Aufwickeln der Spule mit dem Fußpedal gestartet
und gestoppt werden.

Aufspulen des Unterfadens

In diesem Abschnitt wird das Aufwickeln des Unterfadens auf
die Spule beschrieben.
Aufwickeln/Einsetzen der Spule
Anmerkung
• Die Form der Spulenandruckrolle variiert zwar je
nach Modell, hat jedoch keinen Einfluss auf die
Bedienschritte.
In dieser Anleitung werden die Schritte für
Modelle mit einer schlüsselförmigen
Spulenandruckrolle beschrieben.
1 Spulenandruckrolle (oval)
1 Spulenandruckrolle (schlüsselförmig)
a
Öffnen Sie die obere Abdeckung.
b
Setzen Sie die Spule so auf die Welle der
Aufspulvorrichtung, dass die Feder in der Welle in die
Kerbe der Spule passt
.
Drücken Sie leicht auf die Spule, bis sie einrastet.
1 Kerbe
2 Feder an der Welle der Aufspulvorrichtung
c
Schieben Sie die Aufspulvorrichtung in Pfeilrichtung,
bis sie einrastet.
• Die Taste „Start/Stopp" leuchtet orange.
1
1
1
2
Grundfunktionen B-13
