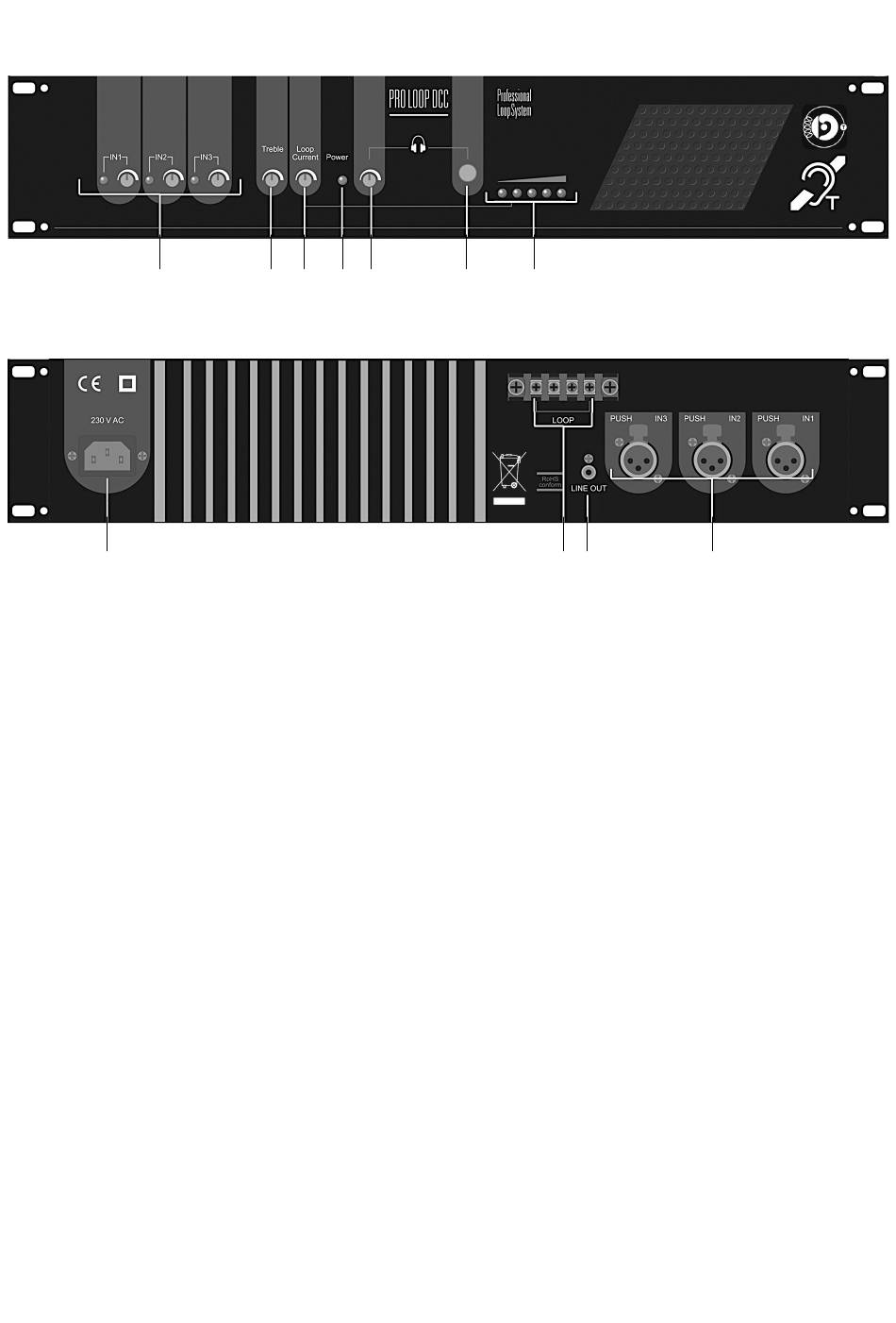

1. Übersicht der Anschlüsse und Bedienelemente
1
8
1.1 Frontseite
1
Regler zum Einstellen der jeweiligen Eingangs-Empfindlichkeit
2
Treble = Höhenregler
3
Regler zum Einstellen des Schleifenstroms
4
Anzeige für Spannungsversorgung
5
Lautstärkeregelung für Kopfhörerausgang
6
Kopfhörerausgang
7
Pegelanzeige für den Schleifenstrom
1.2 Rückseite
8
Netzanschluss 230 V / 50 Hz
9
Schraubklemmen für den Anschluss der Ringschleife
10
Line OUT - Monitorausgang
11
Line IN - Eingänge mit symmetrischen XLR Buchsen. Per Jumper wählbare Eingangs-
Empfindlichkeit zwischen 0,5 mV - 100 mV für Mikrofone und 25 mV - 4 V für Geräte
mit Line-Pegel. Eine Phantomspannung ist zuschaltbar.
2 Deutsch
2 3
4 5
6
7
9 10
PRO LOOP DCC
11
