2. Sichern Sie die Montagplatte mit den vier mitgelieferten Kreuzschlitzschrauben an der Montageklammer (siehe
Abbildung
4).

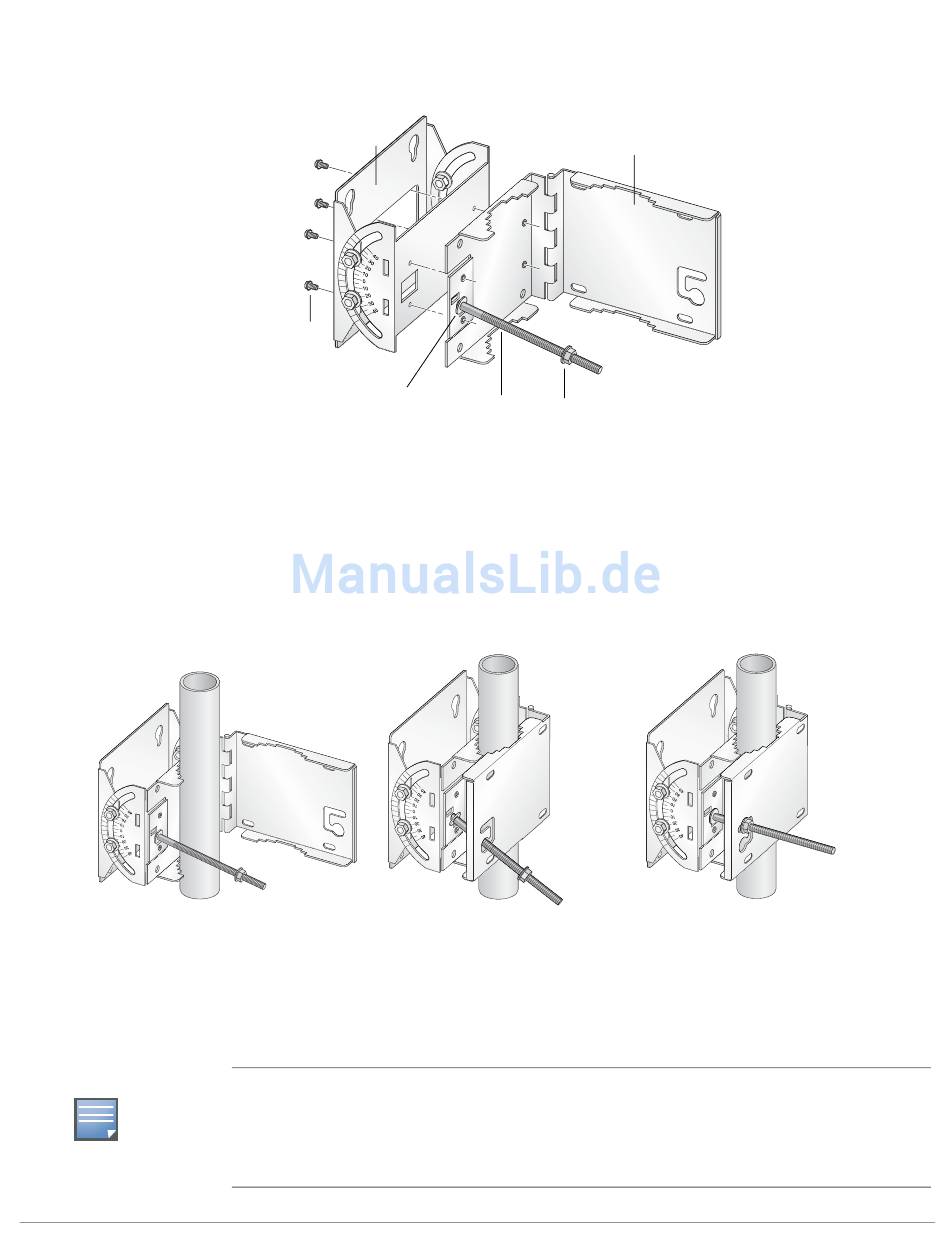

Abbildung 4 Zusammensetzen der Mastmontageklammer
Kreuzschlitzschrauben
(4x)
3. Befestigen Sie die zusammengesetzte Mastmontageklammer an einem Mast mit 3,81 cm bis 8,89 cm Durchmesser und
sichern Sie die Klammer an ihrem Platz (siehe
a. Schließen Sie die Mastmontageklammer um den Mast.
b. Führen Sie das Ende des T-Bolzens mit der Mutter durch die Öffnung in der Mastmontageklammer.
c. Bewegen Sie den T-Bolzen in den oberen Schlitz in der Mastmontageklammer und ziehen Sie die Mutter fest.
Vergewissern Sie sich, dass die Mutter fest gesichert ist und sich die Klammer nicht bewegen kann. Sie muss das
Gewicht des AP-85 halten können.
Abbildung 5 Befestigen der Mastmontageklammer
Schritt A
4. Setzen Sie den AP-85 in die vier schlüssellochförmigen Öffnungen der Montageplatte und ziehen Sie die vier
Gewindebolzen (M8-Bolzen) fest, um den AP-85 an seiner Position zu sichern (siehe
Die Montageplatte sollte zwischen den Unterlegscheiben der einzelnen Bolzen und der Rückseite des AP-85 sitzen.
HINWEIS
Aruba AP-85 Serie - Access Points für den Außenbereich | Installationshandbuch
Montageplatte
Halteclip
Abbildung
arun_0129
Die Mastmontageklammer kann an einem horizontalen oder vertikalen Mast angebracht werden.
Die schlüssellochförmigen Öffnungen in der Montageplatte sind so angeordnet, dass der AP-85 an
jedem Masttyp mit den Antennenbuchsen nach oben oder zur Seite weisend angebracht werden
kann. Wenn Sie den AP-85 so anbringen möchten, dass sich die Antennenbuchsen auf der Seite
befinden, drehen Sie die Einheit um 90 Grad, bevor Sie sie auf die Montageplatte setzen.
Montageklammer
T-Bolzen (1x)
Mutter (1x)
5).
arun_0130
Schritt B
arun_0137
arun_0130
Schritt C
Abbildung 6
und
Abbildung
AP-85 Serie - Installation |
7).
