CONSOLE: Eine serielle Konsolenschnittstelle steht für den Anschluss an ein Terminal zur direkten lokalen Verwaltung
zur Verfügung.

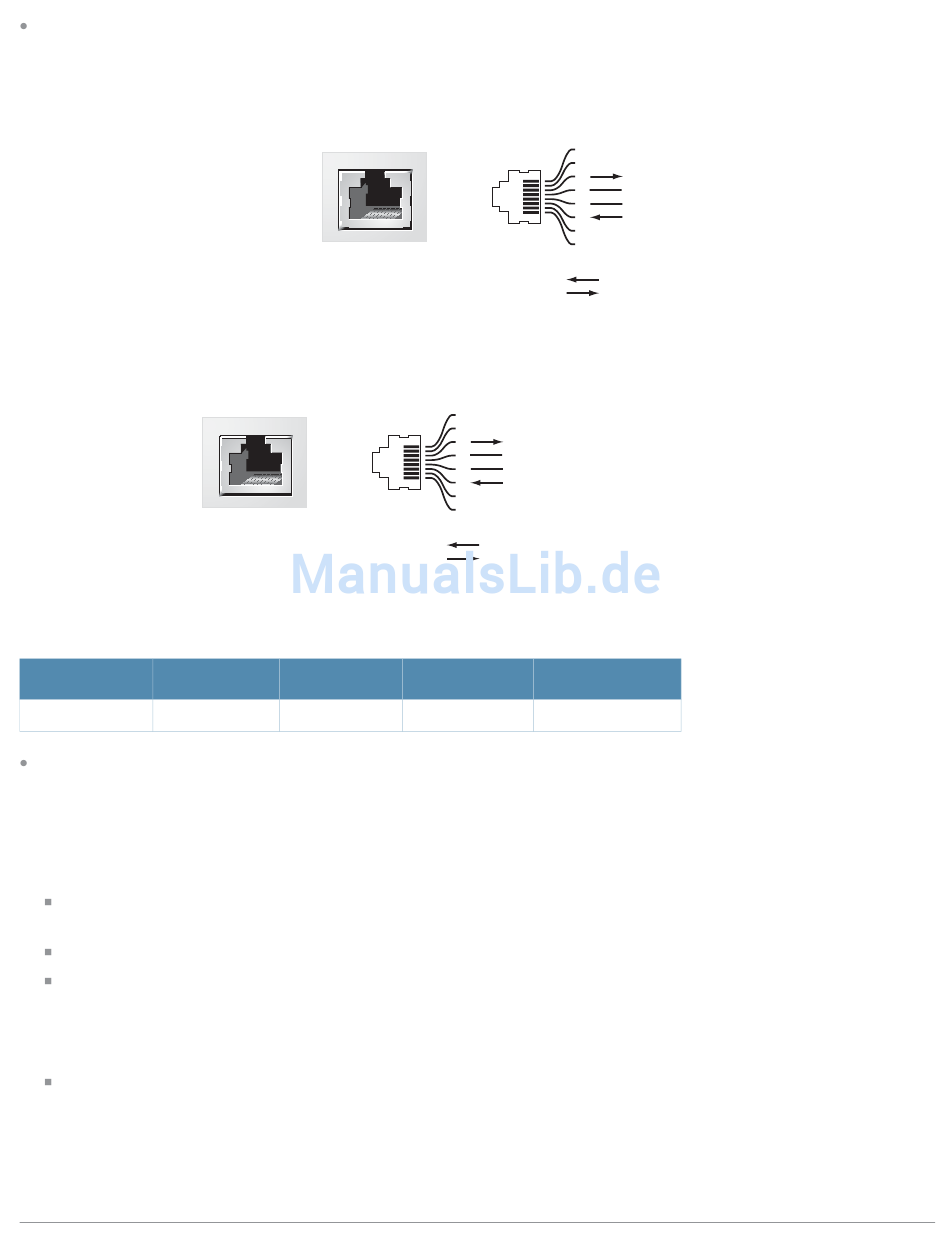

Abbildung 7 Serielle Konsolenschnittstelle - Pin-Belegung
Abbildung 8 Serielle Konsolenschnittstelle - Pin-Belegung (nur FIPS)
Konsolenschnittstelle
Kommunikationseinstellungen für die serielle Konsolenschnittstelle sind in
Tabelle 1 Konsolenterminaleinstellungen
Baudrate
Datenbits
9600
8
AC PWR 90-228 V~, 500 mA: Der AP akzeptiert Wechselstrom in den auf dem Gerät angegebenen Grenzen.
Wenn der AP-85FX/LX nicht an eine Gleichstromquelle angeschlossen ist, muss er über eine Wechselstromquelle
(Netzstrom) betrieben werden. Zum Lieferumfang der Einheit gehört ein 3-adriges Wechselstromkabel für den
Außenbereich mit einer Länge von 2,44 m. Einige Installationsorte befinden sich im Geltungsbereich und unter der
Zuständigkeit des National Electric Code (NEC oder NFPA 70), andere dagegen nicht, wie in Artikel 90.2 angegeben.
Der NEC gilt in folgenden Situationen:
Das Produkt muss zuverlässig mit der externen Schraube geerdet werden, wie im Installationshandbuch dargestellt.
Es genügt nicht, sich auf die Erdung über das Stromkabel zu verlassen.
Das Stromkabel sollte nicht länger als 4,5 m sein.
Der Stecker des Stromkabels sollte an einem trockenen Ort angebracht werden, zum Beispiel mit Hilfe einer vom
NRTL zugelassenen Steckdose mit Abdeckung, die auch dann wetterfest ist, wenn sich der Stecker in der Steckdose
befindet (zum Beispiel das MultiMac-Modell von Taymac Corp).
In den folgenden Situationen gilt der NEC nicht:
Die Installation muss alle Vorschriften und üblichen Verfahren einhalten, die für die jeweilige Installationsumgebung
gelten.
12
| AP-85 Serie - Hardwareübersicht
Serielle
Konsolenschnittstelle
Serielle
RJ-45-Buchse
Pin-Belegung
Richtung
Eingang
Ausgang
Parität
Keine
RJ-45-Buchse
Pin-Belegung
1
2
3
4
5
6
7
8
Richtung
Eingang
Ausgang
1
2
3
TxD
GND
4
5
GND
(Keine Verbindung für FIPS)
6
RxD
(Keine Verbindung für FIPS)
7
8
Tabelle 1
Stoppbits
Flusssteuerung
1
Keine
Aruba AP-85 Serie - Access Points für den Außenbereich | Installationshandbuch
TxD
GND
GND
RxD
aufgeführt.
