AP-85 Serie - Aufsicht
Auf der Oberseite der AP-85 Serie befinden sich vier N-Typ-Antennenbuchsen (siehe

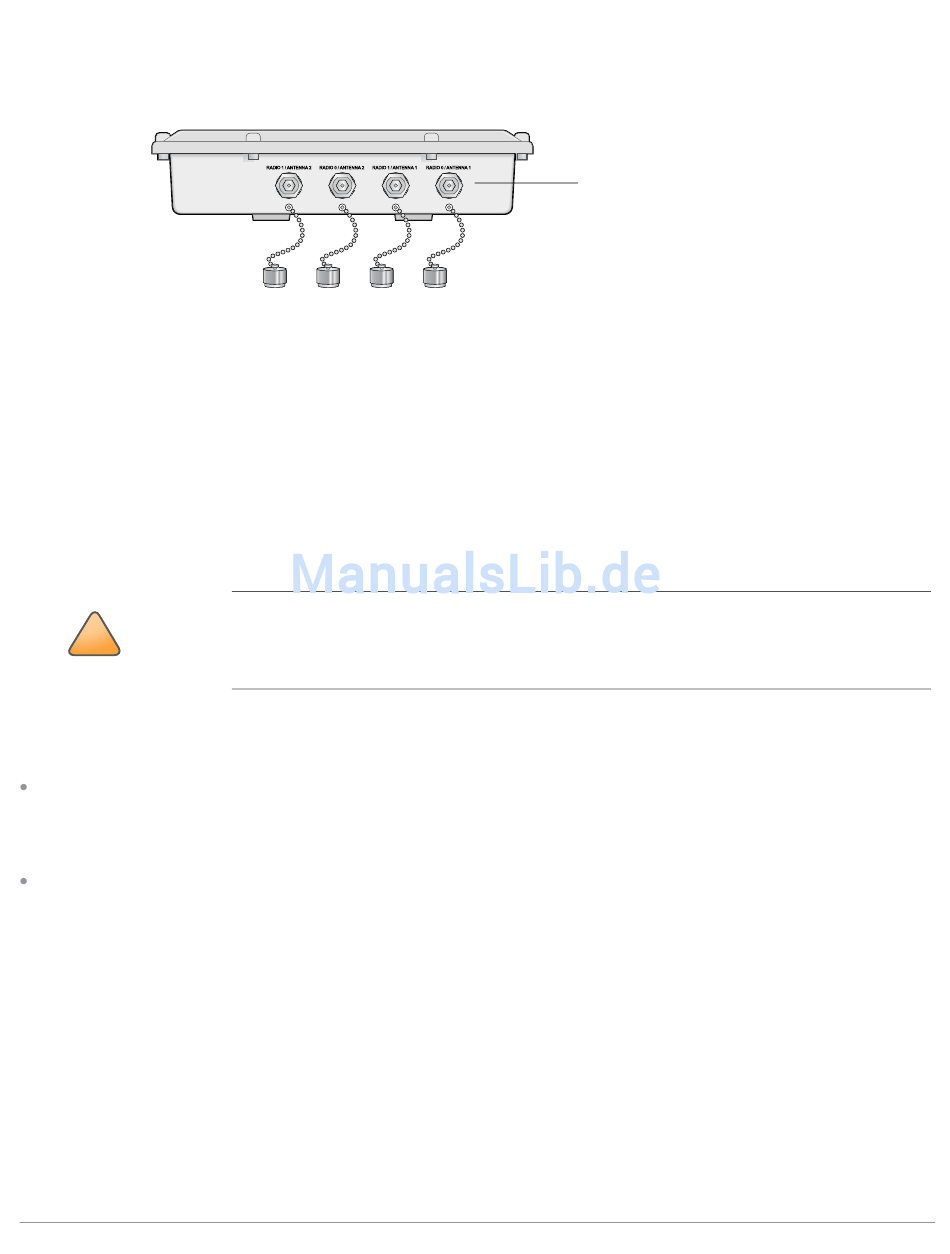

Abbildung 3 AP-85 Serie, Aufsicht
Für die AP-85 Serie müssen abnehmbare Antennen für den Außenbereich verwendet werden. Wählen Sie den richtigen
Antennentyp, der das erforderliche Frequenzband (2,4 oder 5 GHz) und das gewünschte Abdeckungsmuster unterstützt.
Die vier Antennenbuchsen (N-Typ) der AP-85-Modelle sind in Diversitätspaare aufgeteilt: ein Paar ist als RADIO 0 und das
andere als RADIO 1 gekennzeichnet. RADIO 0 unterstützt Antennen für das 2,4-GHz-Frequenzband und RADIO 1 unterstützt
Antennen für das 5-GHz-Frequenzband.
Um den richtigen Antennentyp für die Bereitstellung auszuwählen, informieren Sie sich anhand der Spezifikationen für die
Aruba-Antenne für den Außenbereich, die Sie unter der folgenden Adresse herunterladen können:
http://www.arubanetworks.com/products/access-points/antennas.php
Weitere Informationen finden Sie in
!
VORSICHT
AP-85TX - Ansicht von unten
Auf der Unterseite der AP-85TX-Einheit (siehe
DC PWR 12 VDC, 2 A: Der AP kann Gleichspannung im Bereich 8 bis 16 VDC aufnehmen. Wenn der AP-85TX nicht an
eine PoE-Quelle angeschlossen ist, muss der AP über eine Gleichstromquelle betrieben werden. Zum Lieferumfang der
Einheit gehört ein 2-adriges Gleichstromkabel für den Außenbereich mit einer Länge von 2,44 m. Anweisungen zur
ordnungsgemäßen Installation finden Sie unter
LAN/POE 48 VDC, 350 mA: Auch als 10/100Base-T Fast-Ethernet-Port (RJ-45) bezeichnet, kompatibel mit IEEE 802.3
BaseT und 802.3u 100BaseTX. Dieser Anschluss unterstützt Power over Ethernet (PoE) gemäß IEEE 802.3af und
akzeptiert 48 VDC als standardgemäß definiertes Powered Device (PD, Verbraucher) von einem Power Sourcing
Equipment (PSE, Energieversorger), zum Beispiel von einem PoE-Midspan-Injektor. Der AP-85TX unterstützt auch SPoE
(Serial Power over Ethernet).
10
| AP-85 Serie - Hardwareübersicht
Anhang A, „Verständnis von Antennen" auf
Zum Schutz vor Spannungsspitzen durch Blitzschlag muss ein Aruba Blitzschutz, AP-LAR-1, an
jedem Antennenanschluss installiert werden. Wenn kein AP-LAR-1 verwendet wird, kann die
Garantie eines Außenbereich-APs von Aruba ungültig werden und der AP kann bei durch Blitze
verursachten Spannungsspitzen ausfallen.
Abbildung
„Gleichstrom- und Wechselstromkabel" auf Seite
Vier Antennenbuchsen
(N-Typ)
RADIO 0 unterstützt 2,4 GHz;
RADIO 1 unterstützt 5 GHz
.
6) befinden sich die folgenden Ports und Schnittstellen:
Aruba AP-85 Serie - Access Points für den Außenbereich | Installationshandbuch
Abbildung
3).
Seite 33.
30.
