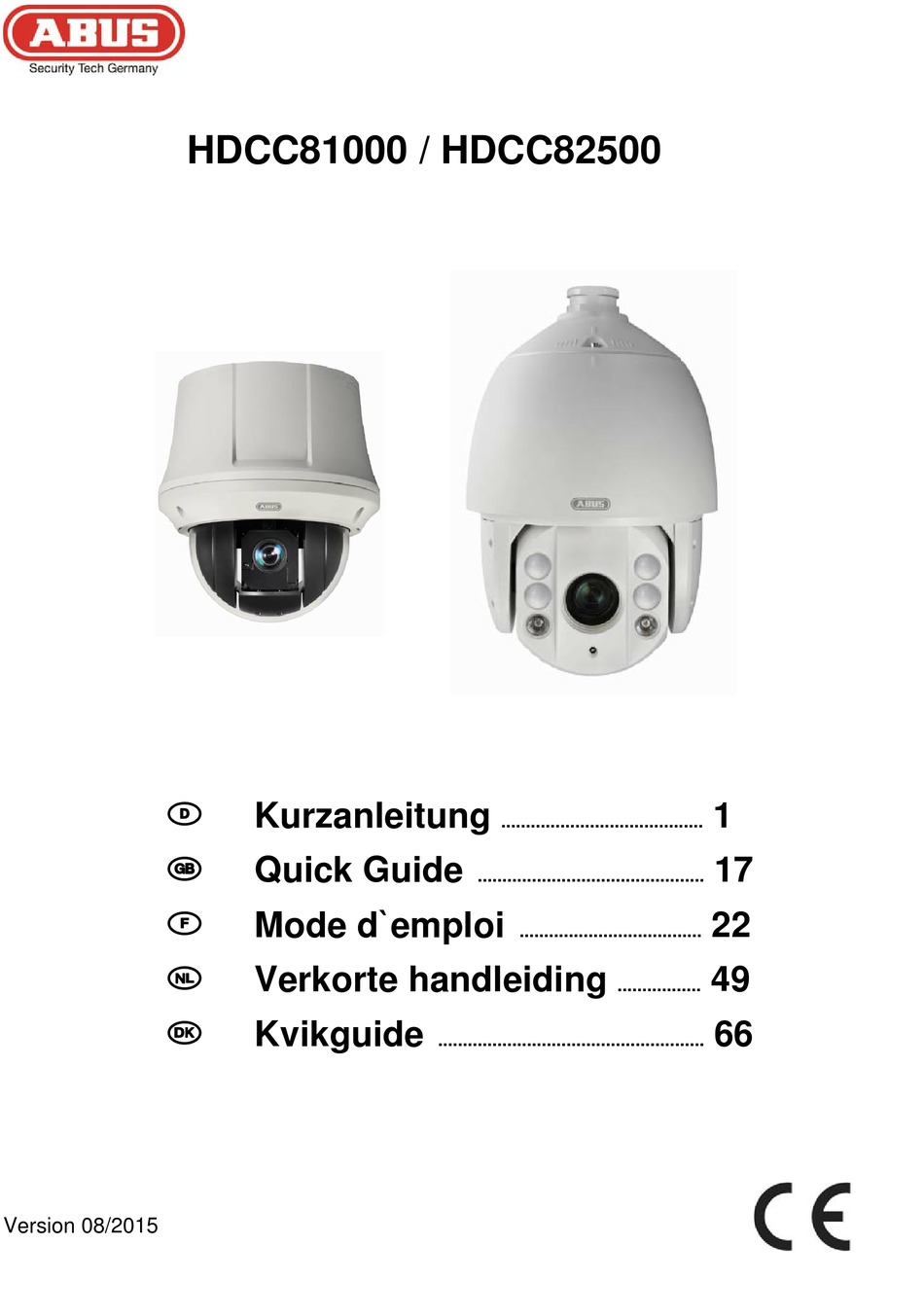

www.homeelectric.de
Version 08/2015
HDCC81000 / HDCC82500
D
Kurzanleitung
gb
Quick Guide
F
Mode d`emploi
nl
Verkorte handleiding
dk
Kvikguide
.........................................
..............................................
.....................................
.................
......................................................
1
17
22
49
66

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Abus HDCC81000

Inhaltszusammenfassung für Abus HDCC81000

  • Seite 1 HDCC81000 / HDCC82500 Kurzanleitung ......... Quick Guide ..........Mode d`emploi ........Verkorte handleiding ....Kvikguide ............Version 08/2015...

  • Seite 2: Hinweise Vor Der Installation

    Deutsch 1. Hinweise vor der Installation Ein im Dreieck befindliches Ausrufezeichen Das Symbol mit dem Blitz im Dreieck wird weist auf wichtige Hinweise in dieser verwendet, wenn Gefahr für die Bedienungsanleitung hin, die unbedingt zu Gesundheit besteht, z.B. durch elektrischen beachten sind.
  • Seite 3 Deutsch 2. Lieferumfang 2.1 Innendome Netzteil Adapterplatte Abdeckblende Innen Analog HD 23 x PTZ Dome 720p Kurzanleitung Befestigungsmaterial 2.2 Außendome Außen Analog HD 30 x PTZ Dome IR Netzteil Teflonband Kurzanleitung 1080p Handschuhe Befestigungsmaterial...

  • Seite 4: Beschreibung Der Anschlüsse

    Deutsch 3. Beschreibung der Anschlüsse Beschreibung Spannungsversorgung, 24 V AC Kabelbelegung: Schwarz: 24 V AC Gelb/Grün: Masse Rot: 24 V AC RS-485 Steuerleitung Kabelbelegung: Gelb: RS-485 Minus Orange: RS-485 Plus HD-TVI Videoausgang (BNC) Achten Sie darauf, dass während der Installation die Spannungsversorgung von der Kamera getrennt ist.

  • Seite 5: Installation

    Deutsch 4. Installation Bevor Sie starten: Prüfen Sie den Lieferumfang und stellen Sie sicher dass der PTZ Dome nicht beschädigt ist. Halten Sie niemals den PTZ Dome am wasserdichten Kabel fest, da ansonsten die Wasserdichtigkeit beschädigt werden kann. 4.1. Installation Innen PTZ Domekamera 4.1.1.
  • Seite 6 Deutsch 4.1.2. Deckeneinbauinstallation Für den Deckeneinbau werden eine Öffnung in der Decke von 129 mm sowie 3 Löcher mit 11 mm benötigt (siehe Abbildung). Benötigte Deckeneinbautiefe: 90 mm Max. Stärke der Deckenplatte: 55 mm Entfernen Sie die Dekorabdeckung der PTZ Kamera.
  • Seite 7 Deutsch 4.2. Installation Außen PTZ Domekamera 4.2.1. Wandmontage 1. Bohren Sie vier Löcher entsprechend der Halterung in die Wand und montieren Sie den Spreizdübel in der Wand. 2. Befestigen Sie die Dichtung zwischen Wand und Halterung mit Hilfe der Spreizdübel. 3.
  • Seite 8 Deutsch Sicherungsschraube Sicherungshaken Label Zum Abschluss der Installation entfernen Sie bitte die Schutzfolie an der Kuppel.

  • Seite 9: Montage Halterungen Außendome

    Deutsch 5. Montage Halterungen Außendome 5.1 Montage Wandhalter (TVAC31201 / TVAC31210) 5.1.1 Abmessungen TVAC31201 TVAC31210...
  • Seite 10 Deutsch 5.1.2 Montage Bevor Sie starten:  Die Wand muss dick genug sein um die Spreizdübel montieren zu können  Bitte stellen Sie sicher dass die Wand stark genug ist, um mehr als das 8-fache des Gewichtes vom PTZ Dome und der Halterung tragen zu können. 1.
  • Seite 11 Deutsch 5.2 Montage Eckenhalter (TVAC31231) 5.2.1 Abmessungen TVAC31231 5.2.2 Montage Bevor Sie starten:  Die Wand muss dick genug sein um die Spreizdübel montieren zu können  Bitte stellen Sie sicher dass die Wand stark genug ist, um mehr als das 8-fache des Gewichtes vom PTZ Dome und der Halterung tragen zu können.
  • Seite 12 Deutsch Beilagscheibe und Mutter 5. Bringen Sie die Dichtung zwischen Eckenhalter und Wandhalter an 6. Schrauben Sie den Wandhalter mit Hilfe der vier Gewindeschrauben und Federscheibe fest 7. Fahren Sie mit der Montage vom PTZ Dome fort Weitere Hinweise für die Montage vom PTZ Dome finden Sie im Kapitel 4.
  • Seite 13 Deutsch 5.3 Montage Masthalter (TVAC31221) 5.3.1 Abmessungen TVAC31221 5.3.2 Montage Bevor Sie starten:  Der Durchmesser der Edelstahlschelle muss dem Durchmesser vom Mast entsprechen  Bitte stellen Sie sicher dass der Mast stark genug ist, um mehr als das 8-fache des Gewichtes vom PTZ Dome und der Halterung tragen zu können.
  • Seite 14 Deutsch 3. Ziehen Sie die Anschlusskabel durch das mittlere Loch des Masthalter 4. Sichern Sie die Edelstahlschelle am Mast durch festziehen der Schrauben 5. Bringen Sie die Dichtung zwischen Masthalter und Wandhalter an 6. Schrauben Sie den Wandhalter mit Hilfe der vier Gewindeschrauben und Federscheibe fest 7.
  • Seite 15 Deutsch 5.4 Montage Wandhalter inkl. Montage Netzteil (TVAC31241) 5.4.1 Abmessungen TVAC31241 5.4.2 Montage Bevor Sie starten:  Die Wand muss dick genug sein um die Spreizdübel montieren zu können  Bitte stellen Sie sicher dass die Wand stark genug ist, um mehr als das 8-fache des Gewichtes vom PTZ Dome und der Halterung tragen zu können.
  • Seite 16 Deutsch 3. Montieren Sie die Wandhalterung 4. Führen Sie alle Leitungen durch die Montagebox für das Netzteil und schließen Sie den PTZ Dome entsprechend an. Weitere Hinweise für die Montage vom PTZ Dome finden Sie im Kapitel 4.
  • Seite 17 HDCC81000 / HDCC82500 Quick Guide Version 08/2015...
  • Seite 18 English 1. Information before installation The triangular warning symbol indicates The triangular high voltage symbol is used to important notes in this user manual which must warn of the risk of be observed. injury or health hazards (e.g. caused by electric shock).

  • Seite 19: Scope Of Delivery

    English 2. Scope of delivery 2.1 Indoor dome Indoor analogue HD 23x PTZ Dome Power supply unit Adapter panel Cover panel 720p Quick start Installation material guide 2.2 Outdoor dome Quick start Outdoor analogue HD 30x PTZ Dome IR Power supply unit Teflon tape guide 1080p...

  • Seite 20: Description Of The Connections

    English 3. Description of the connections Description Power supply, 24 V AC Wiring: Black: 24 V AC Yellow/green: Earth Red: 24 V AC RS-485 Control line Wiring: Yellow: RS-485 Minus Orange: RS-485 Plus HD-TVI video output (BNC) Ensure that the camera is not connected to the power supply during installation.

  • Seite 21: Installation

    English 4. Installation Before starting: Check the scope of delivery and confirm that the PTZ Dome is not damaged. Never hold the PTZ Dome by its waterproof cable, as otherwise its water-retardant properties could be compromised. 4.1. Installation of indoor PTZ dome camera 4.1.1.
  • Seite 22 English 4.1.2. Recessed ceiling mounted installation In order to mount the camera within the ceiling, an opening in the ceiling of 129 mm in diameter and three holes of 11 mm in diameter are required (see diagram). Required ceiling recess depth: 90 mm Maximum ceiling panel thickness: 55 mm Remove the PTZ camera's decorative...
  • Seite 23 English 4.2. Installation of outdoor PTZ dome camera 4.2.1. Wall installation 1. Drill four holes in the wall to match the mount, and push the straddling dowels into the wall. 2. Attach the seal between the wall and mount using the straddling dowels to help you. 3.
  • Seite 24 English Fastening screw Fastening hook Label To complete installation, remove the protective film from the dome.
  • Seite 25 English 5. Installing the mounts for the outdoor dome 5.1 Wall mount installation (TVAC31201 / TVAC31210) 5.1.1 Dimensions TVAC31201 TVAC31210...
  • Seite 26 English 5.1.2 Installation Before starting:  The wall must be thick enough to allow the straddling dowels to be fitted.  Make sure that the wall is strong enough to bear more than 8 times the weight of the PTZ Dome and its mount.
  • Seite 27 English 5.2 Corner mount installation (TVAC31231) 5.2.1 Dimensions TVAC31231 5.2.2 Installation Before starting:  The wall must be thick enough to allow the straddling dowels to be fitted.  Make sure that the wall is strong enough to bear more than 8 times the weight of the PTZ Dome and its mount.
  • Seite 28 English Washer and nut 5. Attach the seal between the corner mount and the wall mount. 6. Screw the wall mount into place using the four threaded screws and spring washer to help you. 7. Continue with the installation of the PTZ Dome. Further information on installing the PTZ Dome can be found in Section 4.
  • Seite 29 English 5.3 Pole mount installation (TVAC31221) 5.3.1 Dimensions TVAC31221 5.3.2 Installation Before starting:  The diameter of the stainless steel clamps must be the same as the diameter of the mast.  Make sure that the mast is strong enough to bear more than 8 times the weight of the PTZ Dome and its mount.
  • Seite 30 English 3. Pull the connecting cable through the middle hole in the pole mount. 4. Secure the stainless steel clamps by tightening the screws. 5. Attach the seal between the pole mount and the wall mount. 6. Screw the wall mount into place using the four threaded screws and spring washer to help you. 7.
  • Seite 31 English 5.4 Wall mount installation incl. power supply unit installation (TVAC31241) 5.4.1 Dimensions TVAC31241 5.4.2 Installation Before starting:  The wall must be thick enough to allow the straddling dowels to be fitted.  Make sure that the wall is strong enough to bear more than 8 times the weight of the PTZ Dome and its mount.
  • Seite 32 English 4. Guide all wires through the installation box for the power supply unit and connect the PTZ Dome accordingly. Further information on installing the PTZ Dome can be found in Section 4.
  • Seite 33 HDCC81000/HDCC82500 Mode d`emploi Version 08/2015...
  • Seite 34 Français 1. Consignes avant le montage Le pictogramme représentant un point Le pictogramme représentant un éclair dans un d’exclamation dans un triangle signale à triangle est utilisé en cas de l’utilisateur la présence, dans ce manuel, de danger pour la santé, par exemple risque remarques importantes devant être d’électrocution.

  • Seite 35: Étendue De La Livraison

    Français 2. Étendue de la livraison 2.1 Dôme intérieur ’ Dôme HD analogique intérieur 23 x PTZ Plaque adaptatrice Cache Bloc d alimentation 720 p Guide de Matériel démarrage ’ installation rapide 2.2 Dôme extérieur Guide de ’ Dôme HD analogique extérieur 30 x PTZ Bande téflon démarrage Bloc d...

  • Seite 36: Description Des Raccordements

    Français 3. Description des raccordements N° Description Alimentation électrique, 24 V CA Affectation des câbles : Noir : 24 V CA Jaune/Vert : Masse Rouge : 24 V CA Transmission de commande RS-485 Affectation des câbles : Jaune : RS-485 moins Orange : RS-485 plus Sortie vidéo HD-TVI (BNC)

  • Seite 37: Installation

    Français 4. Installation Avant de commencer : ’ Contrôlez le contenu de la livraison et assurez-vous que le dôme PTZ n est pas endommagé. Ne tenez jamais le dôme PTZ par le câble étanche afin de ne pas compromettre son étanchéité. 4.1.
  • Seite 38 Français 4.1.2. Installation pour montage au plafond Une ouverture dans le plafond de 129 mm ainsi que 3 trous de 11 mm sont nécessaires pour un montage au plafond (voir figure). Profondeur de montage au plafond nécessaire : 90 mm Épaisseur max.
  • Seite 39 Français 4.2. Installation de la caméra dôme PTZ extérieure 4.2.1. Montage encastré 1. Percez quatre trous adaptés aux mesures du support dans le mur et placez-y les chevilles à expansion. ’ 2. Fixez le joint entre le mur et le support à l aide des chevilles.
  • Seite 40 Français Vis de sécurité Crochet de sécurité Étiqu Terminez l’installation en retirant le film de protection de la coupole.
  • Seite 41 Français 5. Montage des supports du dôme extérieur 5.1 Montage des supports muraux (TVAC31201/TVAC31210) 5.1.1 Dimensions TVAC31201 TVAC31210...
  • Seite 42 Français 5.1.2 Montage Avant de commencer :  Le mur doit être assez épais pour pouvoir y installer des chevilles à expansion.  Assurez-vous que le mur est assez solide pour pouvoir supporter 8 fois le poids du dôme PTZ et du support.
  • Seite 43 Français ’ 5.2 Montage des supports d angle (TVAC31231) 5.2.1 Dimensions TVAC31231 5.2.2 Montage Avant de commencer :  Le mur doit être assez épais pour pouvoir y installer des chevilles à expansion.  Assurez-vous que le mur est assez solide pour pouvoir supporter 8 fois le poids du dôme PTZ et du support.
  • Seite 44 Français Rondelle de calage et écrou 5. Installez le joint entre le support d’angle et le support mural. 6. Vissez le support mural à l’aide des quatre vis filetées et de la rondelle élastique. 7. Poursuivez par le montage du dôme PTZ. Vous trouverez plus d’informations sur le montage du dôme PTZ dans le chapitre 4.
  • Seite 45 Français 5.3 Montage des supports pour poteau (TVAC31221) 5.3.1 Dimensions TVAC31221 5.3.2 Montage Avant de commencer :  Le diamètre des brides en acier doit correspondre à celui du poteau.  Assurez-vous que le poteau est assez solide pour pouvoir supporter 8 fois le poids du dôme PTZ et du support.
  • Seite 46 Français 3. Faites passer le câble de raccordement dans le trou situé au milieu du support pour poteau. 4. Fixez les brides en acier au poteau en serrant les vis. 5. Installez le joint entre le support pour poteau et le support mural. 6.
  • Seite 47 Français ’ 5.4 Montage des supports muraux, bloc d alimentation compris (TVAC31241) 5.4.1 Dimensions TVAC31241 5.4.2 Montage Avant de commencer :  Le mur doit être assez épais pour pouvoir y installer des chevilles à expansion.  Assurez-vous que le mur est assez solide pour pouvoir supporter 8 fois le poids du dôme PTZ et du support.
  • Seite 48 Français 4. Faites passer tous les câbles dans le boîtier de montage du bloc d’alimentation et raccordez le dôme PTZ. Vous trouverez plus d’informations sur le montage du dôme PTZ dans le chapitre 4.

  • Seite 49: Verkorte Handleiding

    HDCC81000 / HDCC82500 Verkorte handleiding Versie 08/2015...
  • Seite 50 Nederlands 1. Instructies vóór de installatie Een driehoek met uitroepteken wijst op Het symbool met de bliksemschicht in de belangrijke instructies in deze driehoek wordt gebruikt als er gevaar voor de gebruikershandleiding die altijd in acht genomen moeten worden. gezondheid bestaat, bijv. door een elektrische schok.
  • Seite 51 Nederlands 2. Leveringsomvang 2.1 Binnendome Binnen Analoog HD 23 x PTZ Dome Voeding Adapterplaat Afdekking 720p Handleiding Bevestigingsmateriaal 2.2 Buitendome Buiten Analoog HD 30 x PTZ Dome IR Voeding Teflonband Handleiding 1080p...

  • Seite 52: Beschrijving Van Aansluitingen

    Nederlands 3. Beschrijving van aansluitingen Beschrijving Voedingsspanning, 24 V AC Bedrading: Zwart: 24 V AC Geel/groen: Massa Rood: 24 V AC RS-485 dataleiding Bedrading: Geel: RS-485 minus Oranje: RS-485 plus HD-TVI video-uitgang (BNC) Let erop dat tijdens de installatie de voedingsspanning van de camera losgekoppeld is.
  • Seite 53 Nederlands 4. Installatie Voordat u begint: Controleer de leveringsomvang en verzeker u ervan dat de PTZ Dome niet beschadigd is. Houd de PTZ Dome nooit vast aan de waterdichte kabel, hierdoor kan de waterdichtheid worden beperkt. 4.1. Installatie Binnen PTZ Domecamera 4.1.1.
  • Seite 54 Nederlands...
  • Seite 55 Nederlands 4.1.2. Plafondinbouw-installatie Voor de plafondinbouw moeten in het plafond een opening van 129 mm en 3 gaten van 11 mm worden aangebracht (zie afbeelding). Benodigde plafondinbouwdiepte: Max. dikte van de plafondplaat: 55 mm Verwijder de decoratieafdekking van de PTZ-camera. Daarnaast moeten de transportbeveiligingen (sticker over koepel, kunststofbescherming) worden verwijderd.
  • Seite 56 Nederlands 4.2. Installatie Buiten PTZ Domecamera 4.2.1. Wandmontage 1. Boor vier gaten in de wand overeenkomstig de gaten in de houder en monteer het spreidanker in de wand. 2. Bevestig de afdichting tussen de wand en de houder met behulp van de spreidankers. 3.
  • Seite 57 Nederlands Borgschroef Borghaak Als laatste stap van de installatie verwijdert u de beschermfolie op de koepel.
  • Seite 58 Nederlands 5. Houders buitendome monteren 5.1 Montage wandhouder (TVAC31201 / TVAC31210) 5.1.1 Afmetingen TVAC31201 TVAC31210...
  • Seite 59 Nederlands 5.1.2 Montage Voordat u begint:  De wand moet voldoende dik zijn om de spreidankers te kunnen monteren.  Verzeker u ervan dat de wand sterk genoeg is om meer dan het 8-voudige van het gewicht van de PTZ Dome en de houder te kunnen dragen. 1.
  • Seite 60 Nederlands 5.2 Montage hoekhouder (TVAC31231) 5.2.1 Afmetingen TVAC31231 5.2.2 Montage Voordat u begint:  De wand moet voldoende dik zijn om de spreidankers te kunnen monteren.  Verzeker u ervan dat de wand sterk genoeg is om meer dan het 8-voudige van het gewicht van de PTZ Dome en de houder te kunnen dragen.
  • Seite 61 Nederlands Ring en moer 5. Breng de afdichting aan tussen de hoekhouder en de wandhouder. 6. Schroef de wandhouder vast met behulp van de vier tapschroeven en de veerring. 7. Ga door met de montage van de PTZ Dome. Meer instructies voor de montage van de PTZ Dome vindt u in hoofdstuk 4.
  • Seite 62 Nederlands 5.3 Montage masthouder (TVAC31221) 5.3.1 Afmetingen TVAC31221 5.3.2 Montage Voordat u begint:  De diameter van de roestvrijstalen beugel moet overeenkomen met de diameter van de mast.  Verzeker u ervan dat de mast sterk genoeg is om meer dan het 8-voudige van het gewicht van de PTZ Dome en de houder te kunnen dragen.
  • Seite 63 Nederlands 3. Trek de aansluitkabels door het middelste gat van de masthouder. 4. Bevestig de roestvrijstalen beugel aan de mast door de schroeven vast te draaien. 5. Breng de afdichting aan tussen de masthouder en de wandhouder. 6. Schroef de wandhouder vast met behulp van de vier tapschroeven en de veerring. 7.
  • Seite 64 Nederlands 5.4 Montage wandhouder incl. montage voeding (TVAC31241) 5.4.1 Afmetingen TVAC31241 5.4.2 Montage Voordat u begint:  De wand moet voldoende dik zijn om de spreidankers te kunnen monteren.  Verzeker u ervan dat de wand sterk genoeg is om meer dan het 8-voudige van het gewicht van de PTZ Dome en de houder te kunnen dragen.
  • Seite 65 Nederlands 3. Monteer de wandhouder. Voer alle leidingen door de montagebox voor de voeding en sluit de PTZ Dome overeenkomstig aan. Meer instructies voor de montage van de PTZ Dome vindt u in hoofdstuk 4.
  • Seite 66 HDCC81000 / HDCC82500 Kvikguide Version 08/2015...
  • Seite 67 Dansk 1. Henvisninger før installationen Et udråbstegn, der befinder sig i trekanten, gør Symbolet med lynet i trekanten anvendes, når opmærksom på vigtige henvisninger i der er fare for betjeningsvejledningen, som ubetinget skal helbredet, f.eks. på grund af elektrisk stød. overholdes.

  • Seite 68: Indhold I Kassen

    Dansk 2. Indhold i kassen 2.1 Indendørs-dome Indendørs analog HD 23 x PTZ-dome Strømforsyning Adapterplade Afskærmning 720p Kvikguide Befæstningsmateriale 2.2 Udendørs-dome Udendørs analog HD 30 x PTZ-dome IR Strømforsyning Teflonbånd Kvikguide 1080p Handsker Befæstningsmateriale...

  • Seite 69: Beskrivelse Af Tilslutningerne

    Dansk 3. Beskrivelse af tilslutningerne Beskrivelse Spændingsforsyning, 24 V AC Kabelkonfiguration: Sort: 24 V AC Gul/grøn: Stel Rød: 24 V AC RS-485 styreledning Kabelkonfiguration: Gul: RS-485 minus Orange: RS-485 plus HD-TVI videoudgang (BNC) Sørg for, at spændingsforsyningen til kameraet er afbrudt under installationen.
  • Seite 70 Dansk 4. Installation Før du starter: Kontrollér leveringsomfanget, og kontrollér, at PTZ-domen ikke er beskadiget. Hold aldrig PTZ-domen i det vandtætte kabel, da det kan beskadige vandtætheden. 4.1. Indendørs installation PTZ-domekamera 4.1.1. Udvendig loftmontering Kablerne kan lægges skjult i loftet eller fra siden (se billede).
  • Seite 71 Dansk 4.1.2. Forsænket loftmontering Til loftmonteringen kræves en åbning i loftet på 129 mm samt 3 huller på 11 mm (se billede). Påkrævet loftmonteringsdybde: 90 mm Maks. tykkelse af loftspladen: 55 mm Fjern PTZ-kameraets pynteafdækning. Derudover skal transportsikringer (mærkater over kuppel, kunststofindlæg) fjernes.
  • Seite 72 Dansk 4.2. Udendørs installation PTZ-domekamera 4.2.1. Vægmontering 1. Bor de fire huller i væggen svarende til holderen, og montér ekspansionsdyvlen i væggen. 2. Fastgør pakningen mellem væggen og holderen ved hjælp af ekspansionsdyvlerne. 3. Montér holderen med spændeskiverne og møtrikkerne. Spændeskive og møtrik Ekspansionsdyvel Til stenvægge er det tvingende nødvendigt at anvende ekspansionsdyvlerne.
  • Seite 73 Dansk Sikringsskrue Sikringskrog Label Fjern beskyttelsesfolien på kuplen, når installationen er færdig.
  • Seite 74 Dansk 5. Montering af holdere til udendørs dome 5.1 Montering af vægholdere (TVAC31201 / TVAC31210) 5.1.1 Mål TVAC31201 TVAC31210...
  • Seite 75 Dansk 5.1.2 Montering Før du starter:  Væggen skal være tyk nok til, at ekspansionsdyvlerne kan monteres  Kontrollér, at væggen er stærk nok til at kunne bære mere end 8 gange vægten af PTZ-domen og holderen. 1. Bor fire huller i væggen svarende til målene, og montér derefter ekspansionsdyvlerne. 2.
  • Seite 76 Dansk 5.2 Montering af hjørneholder (TVAC31231) 5.2.1 Mål TVAC31231 5.2.2 Montering Før du starter:  Væggen skal være tyk nok til, at ekspansionsdyvlerne kan monteres  Kontrollér, at væggen er stærk nok til at kunne bære mere end 8 gange vægten af PTZ-domen og holderen.
  • Seite 77 Dansk Spændeskive og møtrik 5. Anbring pakningen mellem hjørneholderen og vægholderen 6. Skru vægholderen fast ved hjælp af de fire gevindskruer og fjederskive 7. Fortsæt med monteringen af PTZ-domen Yderligere henvisninger vedrørende monteringen af PTZ-domen findes i kapitel 4.
  • Seite 78 Dansk 5.3 Montering af mastholder (TVAC31221) 5.3.1 Mål TVAC31221 5.3.2 Montering Før du starter:  Specialstålsspændebåndets diameter skal svare til mastens diameter  Kontrollér, at masten er stærk nok til at kunne bære mere end 8 gange vægten af PTZ-domen og holderen.
  • Seite 79 Dansk 4. Sørg for at sikre specialstålsspændebåndet på masten ved at spænde skruerne 5. Anbring pakningen mellem mastholderen og vægholderen 6. Skru vægholderen fast ved hjælp af de fire gevindskruer og fjederskive 7. Fortsæt med monteringen af PTZ-domen Yderligere henvisninger vedrørende monteringen af PTZ-domen findes i kapitel 4.
  • Seite 80 Dansk 5.4 Montering af vægholder inkl. montering af strømforsyning (TVAC31241) 5.4.1 Mål TVAC31241 5.4.2 Montering Før du starter:  Væggen skal være tyk nok til, at ekspansionsdyvlerne kan monteres  Kontrollér, at væggen er stærk nok til at kunne bære mere end 8 gange vægten af PTZ-domen og holderen.
  • Seite 81 Dansk 4. Før alle ledninger gennem monteringskassen til strømforsyningen, og tilslut PTZ-domen tilsvarende. Yderligere henvisninger vedrørende monteringen af PTZ-domen findes i kapitel 4.
