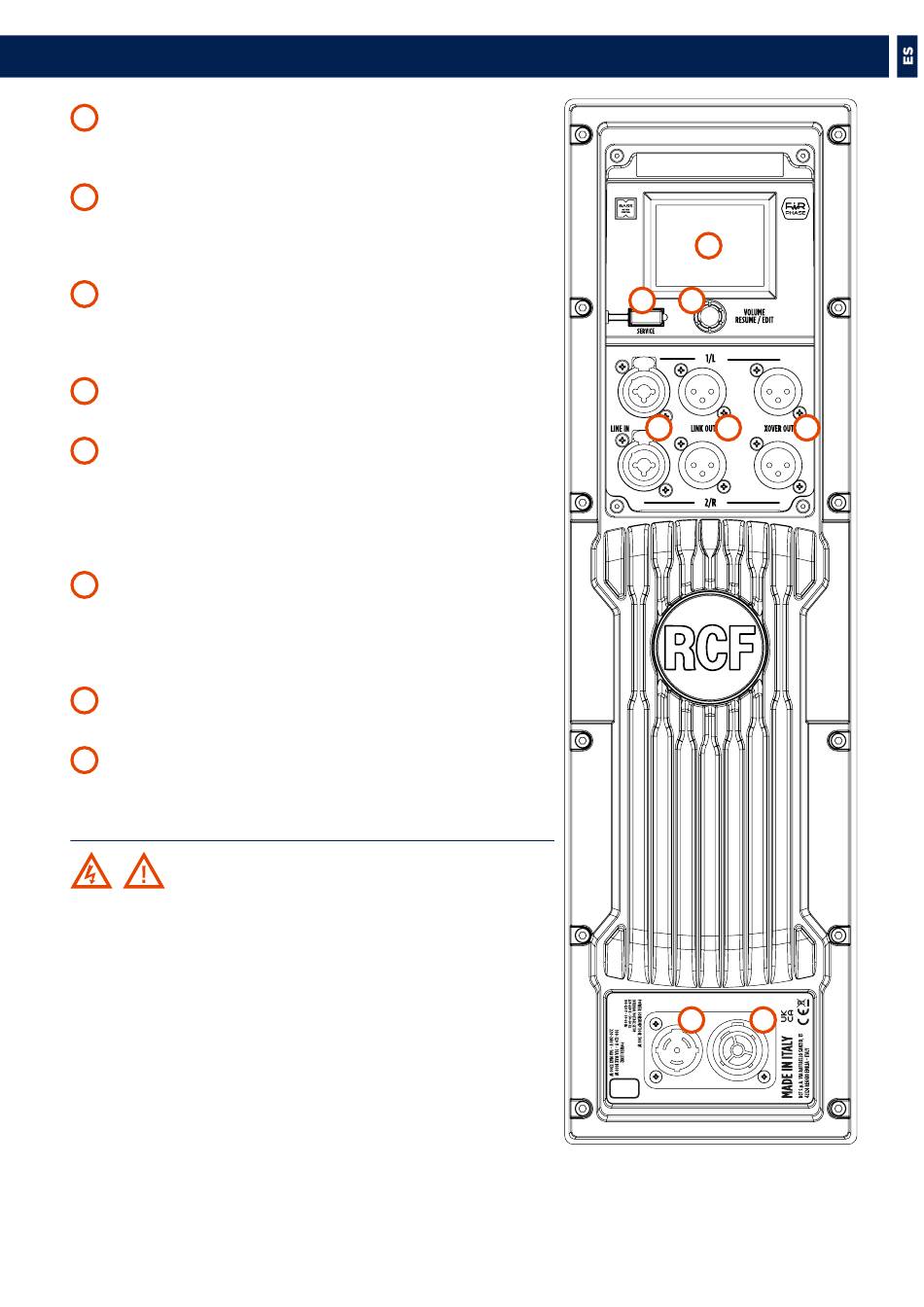

3. PANEL TRASERO Y CONTROLES
1
ENTRADA DE LÍNEA COMBO ENTRADAS XLR-JACK (BAL/UNBAL)
Dos conectores COMBO. JACK XLR o TRS balanceado a nivel de línea. Tiene más
información a su disposición en la Guía de referencia de SUB 15/18-AX.
2
SALIDA DE SEÑAL XLR MACHO LINK OUT Salidas XLR macho balanceadas.
Conexión física directa con las entradas 1 y 2. Estas salidas permiten la conexión de
altavoces adicionales alimentándolos con la misma señal presente en las entradas 1
y 2.
3
SALIDA DE SEÑAL XLR MACHO XOVER Salida XLR macho balanceada.
Estas salidas permiten dar señal a un par de altavoces satélite RCF seleccionando
los presets de la lista de presets disponibles, usando la pantalla táctil y el selector
giratorio o mediante la LiveRemote App de RCF.
4
SERVICE es un puerto micro-USB que se usa exclusivamente para las
actualizaciones de firmware.
5
VOLUME - RESUME / EDIT ENCODER Cuando la pantalla táctil está en
modo de espera o muestra la página de Inicio, el selector giratorio controla el
volumen del altavoz. Si pulsa el selector giratorio cuando la pantalla táctil está en
modo de espera, la reactivará y mostrará la página de Inicio. En este momento, el
selector giratorio se asigna al control general de volumen y también podrá usarse
para modificar otros parámetros al seleccionarlos en la pantalla táctil.
6
PANTALLA La pantalla táctil capacitiva de 2,4'' y el selector giratorio permiten
acceder a todas las funciones de control del altavoz. Los parámetros se seleccionan
tocándolos en la pantalla táctil y se modifican girando el selector giratorio. Para más
información, consulte la Guía de referencia de SUB 15/18-AX, que podrá descargar
desde la página del producto en la página web de RCF.
7
CONECTOR DE ENTRADA POWERCON Conexión eléctrica PowerCON TRUE1
TOP con clasificación IP.
8
CONECTOR DE SALIDA POWERCON Envía la alimentación eléctrica a otro
altavoz.
Power link: 100-120 V~ máx. 1600 W l 200-240 V~MÁX. 3300 W.
¡ADVERTENCIA! ¡PRECAUCIÓN! Las conexiones de los
altavoces las debe realizar únicamente personal cualificado y con experiencia
que tenga conocimientos técnicos o instrucciones específicas para asegurar
que se hacen correctamente y evitar cualquier tipo de riesgo eléctrico.
Para
evitar
el
riesgo
los
altavoces
cuando
Antes de encender el sistema, compruebe todas las conexiones
y
asegúrese
de
que
Todo el sistema de sonido debe estar diseñado e instalado de acuerdo
a las normativas y leyes locales vigentes relacionadas con los aparatos
eléctricos.
de
descarga
eléctrica,
el
amplificador
esté
no
hay
cortocircuitos
4
no
conecte
encendido.
accidentales.
6
5
1
2
3
7
8
