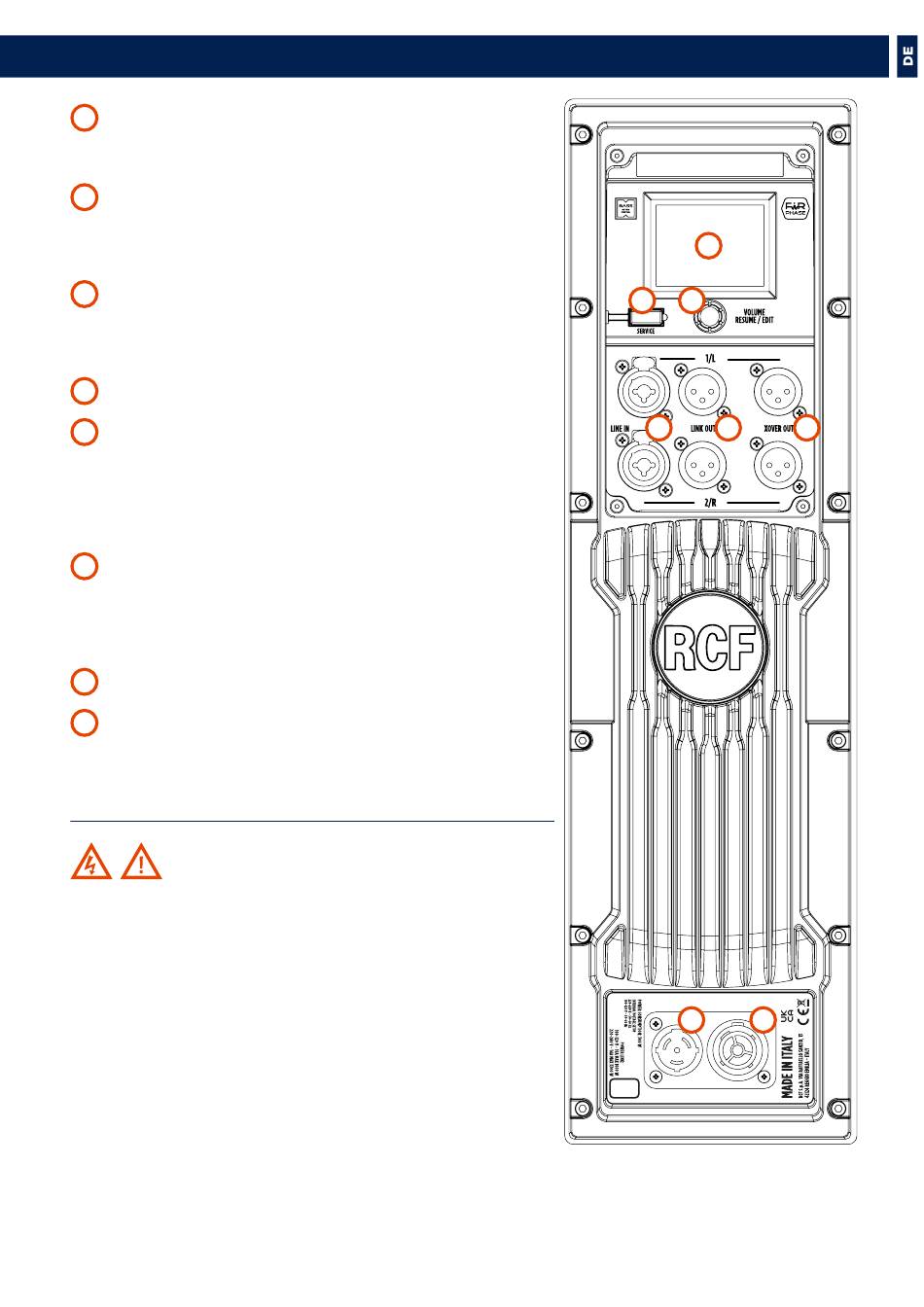

3. FUNKTIONEN UND BEDIENELEMENTE RÜCKSEITE
1
LINE IN EINGÄNGE XLR/KLINKE-KOMBI (SYM/ASYM) Zwei XLR/Klinke-
Kombibuchsen. Symmetrische XLR- oder Klinkenbuchsen (TRS) mit Line-Pegel. Weitere
Informationen finden Sie im SUB 15/18-AX Referenzhandbuch.
2
LINK OUT XLR-SIGNALAUSGANG (MALE) Symmetrische XLR-Ausgänge.
Direkte Verbindung mit den Eingängen 1 und 2. An diese Ausgänge können Sie
zusätzliche Lautsprecher anschließen, um diese mit den Signalen zu versorgen, die an
den Eingängen 1 und 2 anliegen.
3
XOVER XLR-SIGNALAUSGANG (MALE) Symmetrischer XLR-Ausgang. Über
diese Ausgänge können Sie ein Paar RCF-Satellitenlautsprecher versorgen, indem Sie
- über den Touchscreen und den Drehgeber oder über die RCF LiveRemote App - das
entsprechende Preset aus der vorhandenen Preset-Liste auswählen.
4
SERVICE Micro-USB-Port, wird ausschließlich für Firmware-Updates verwendet.
5
VOLUME - RESUME / EDIT DREHGEBER Wenn sich der Touchscreen im
Standby-Modus befindet oder die Startseite anzeigt, steuert der Drehgeber die
Lautsprecherlautstärke. Drücken Sie im Standby-Modus auf den Drehgeber, um
den Touchscreen wieder zu aktivieren und die Startseite anzuzeigen. Zu diesem
Zeitpunkt ist der Drehgeber der Gesamtlautstärke zugewiesen. Um andere Parameter
einzustellen, wählen Sie diese über den Touchscreen aus.
6
DISPLAY Der kapazitive 2,4-Zoll-Touchscreen ermöglicht in Verbindung mit
dem Drehgeber die Steuerung aller Lautsprecherfunktionen. Berühren Sie einen
Parameter auf dem Touchscreen, um ihn auszuwählen. Drehen Sie zum Einstellen am
Drehgeber. Weitere Informationen finden Sie im SUB 15/18-AX Referenzhandbuch,
das Sie auf der Produktseite auf der RCF-Website herunterladen können.
7
POWERCON-EINGANG IP-zertifizierter PowerCON TRUE1 TOP Netzanschluss.
8
POWERCON-AUSGANG Hier wird die Netzspannung an einen anderen
Lautsprecher weitergeleitet.
Netzanschluss: 100 - 120 V~ max. 1600 W l 200 - 240V~ max. 3300 W.
WARNUNG! VORSICHT! Der Anschluss von Lautsprechern
sollte nur von qualifiziertem und erfahrenem Personal vorgenommen
werden, das über das technische Know-how verfügt oder ausreichend
spezifische Anweisungen hat (um sicherzustellen, dass die Anschlüsse
korrekt ausgeführt werden), um jegliche Gefahr zu vermeiden.
Schließen Sie Lautsprecher nicht bei eingeschaltetem Verstärker
an, um die Gefahr eines elektrischen Schlages zu vermeiden.
Überprüfen Sie vor dem Einschalten der Anlage alle Anschlüsse und
stellen Sie sicher, dass es keine versehentlichen Kurzschlüsse gibt.
Die gesamte Beschallungsanlage muss in Übereinstimmung mit den
geltenden örtlichen Gesetzen und Vorschriften für elektrische Anlagen
konzipiert und installiert werden.
6
4
5
1
2
3
7
8
