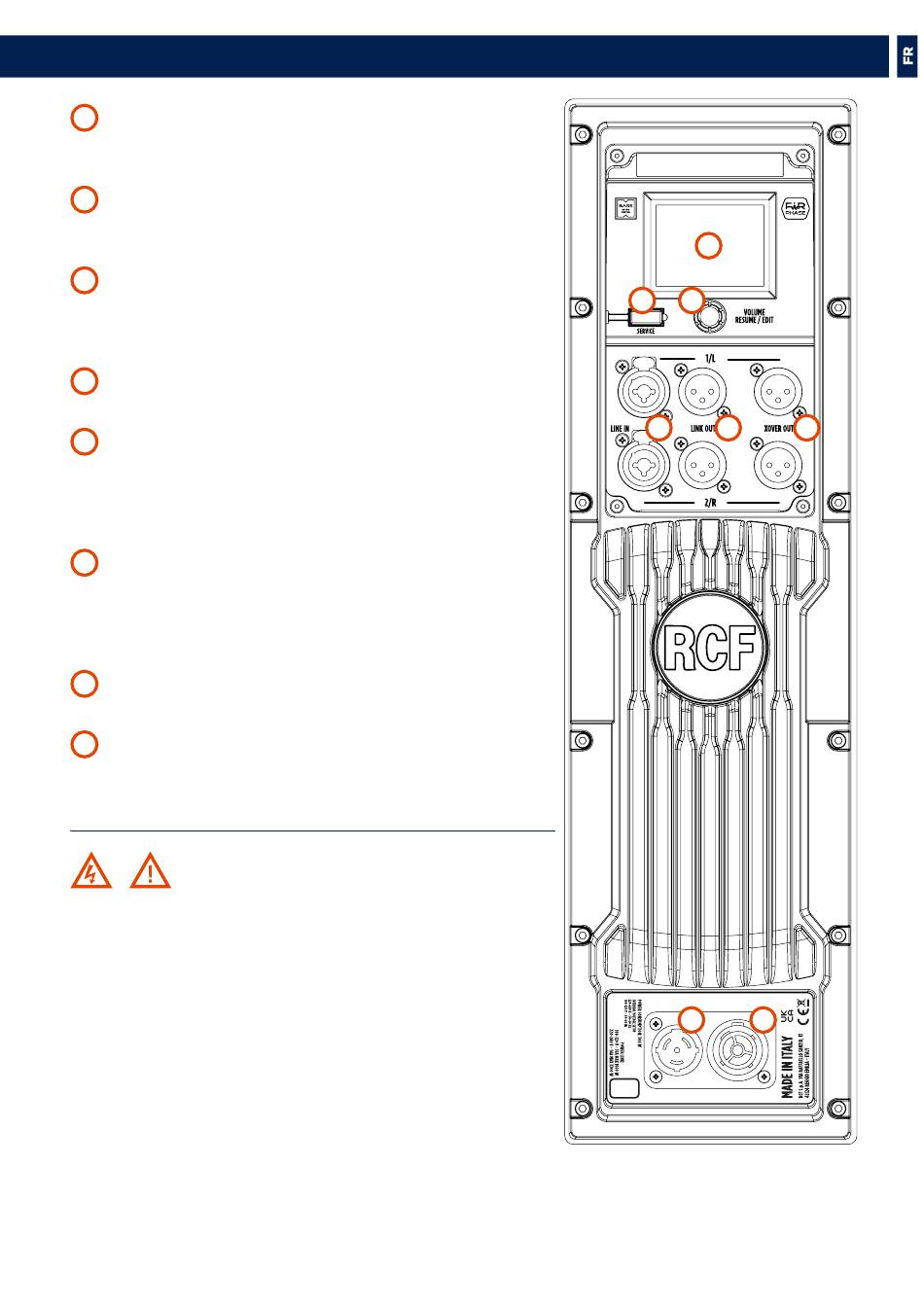

3. FONCTIONS ET CONTRÔLES DU PANNEAU ARRIÈRE
1
ENTRÉES LIGNE COMBO XLR-JACK (SYM/ASYM) Deux connecteurs
COMBO. XLR symétrique ou JACK TRS au niveau ligne. Vous trouverez plus
d'informations dans le Guide de référence SUB 15/18 AX.
2
SORTIE LINK SUR XLR MÂLE Sorties symétriques sur XLR mâles. Câblées
en parallèle sur les entrées 1 et 2. Ces sorties permettent d'alimenter des enceintes
supplémentaires avec le même signal que celui présent sur les entrées 1 et 2.
3
SORTIE DE SIGNAL XLR MÂLE XOVER Sortie XLR mâle symétrique. Ces
sorties permettent d'alimenter une paire d'enceintes satellite RCF en sélectionnant un
des presets disponibles sur l'écran tactile ou bien via l'encodeur ou l'application RCF
LiveRemote.
4
SERVICE Port Micro-USB utilisé exclusivement pour les mises à jour du
firmware.
5
ENCODEUR VOLUME - RESUME / EDIT Lorsque l'écran tactile est en veille
ou affiche la page d'accueil, l'encodeur permet de régler le volume de l'enceinte.
Lorsque l'enceinte est en veille, une pression sur l'encodeur réactive l'écran tactile et
fait apparaître la page d'accueil. À ce stade, l'encodeur est affecté au volume général
; pour faire varier les valeurs d'autres paramètres, sélectionnez-les via l'écran tactile.
6
ÉCRAN Associé à l'encodeur, l'écran tactile capacitif de 2,4" vous permet
d'accéder à toutes les fonctions de l'enceinte et de les contrôler. Pour sélectionner
un paramètre, touchez-le sur l'écran tactile, puis tournez l'encodeur pour modifier sa
valeur. De plus amples informations sont disponibles dans le Guide de référence SUB
15/18 AX téléchargeable sur la page du produit sur le site internet RCF.
7
EMBASE ENTRÉE POWERCON Alimentation secteur sur connecteur de type
powerCON TRUE1 TOP, conforme à la norme IP65.
8
EMBASE SORTIE POWERCON Redistribue la tension d'alimentation secteur
vers une autre enceinte.
Puissance disponible : 100-120 V~ 1600 W maxi l 200-240 V~ 3300 W maxi.
AVERTISSEMENT ! ATTENTION !
des enceintes doivent être effectués par un personnel qualifié et
expérimenté disposant du savoir-faire technique ou d'instructions
suffisamment
précises
sont effectués correctement) afin d'éviter tout danger électrique.
Pour
éviter
tout
risque
les
enceintes
lorsque
Avant de mettre le système sous tension, vérifiez toutes les
connexions et assurez-vous qu'il n'y a pas de court-circuit accidentel.
L'ensemble du système de sonorisation doit être conçu et installé en
conformité avec les lois et règlements locaux en vigueur concernant les
systèmes électriques.
(pour
s'assurer
que
les
d'électrisation,
ne
l'amplificateur
est
Les
connexions
raccordements
connectez
pas
sous
tension.
6
4
5
1
2
3
7
8
