Safety Information
Produktspecifika anvisningar
Varning
VARNING Risker med polymerer
Lamellerna i den här produkten innehåller PTFE (en syn-
tetisk fluoropolymer). På grund av slitage kan det finnas
PTFE-partiklar inuti produkten. Uppvärmd PTFE kan al-
stra ångor som kan orsaka polymerröksfeber med influ-
ensaliknande symtom, särskilt vid rökning av förorenad
tobak.
Hälso- och säkerhetsrekommendationer för PTFE måste
åtföljas noggrant vid hantering av lameller och andra
komponenter:
Rök inte när service utförs på denna produkt
►
PTFE-partiklar får inte komma i kontakt med öppen
►
eld, glöd eller värme
Motorkomponenter måste tvättas med rengöringsvät-
►
ska och inte blåsas rena med en luftslang
Tvätta händerna innan du börjar med någon annan
►
aktivitet
IP-klassning
Luftmotorernas IP-klassning gäller för när de är trycksatta
och utesluter utloppet samt eventuell monterad ljuddämpare.
Om motorn drivs under vatten eller i områden med kraftiga
vattenstrålar rekommenderas det att utloppet leds bort från
vattnet med en slang. Vid drift under vatten är det viktigt att
motorn alltid är trycksatt med ett högre tryck än det omgi-
vande vattentrycket.

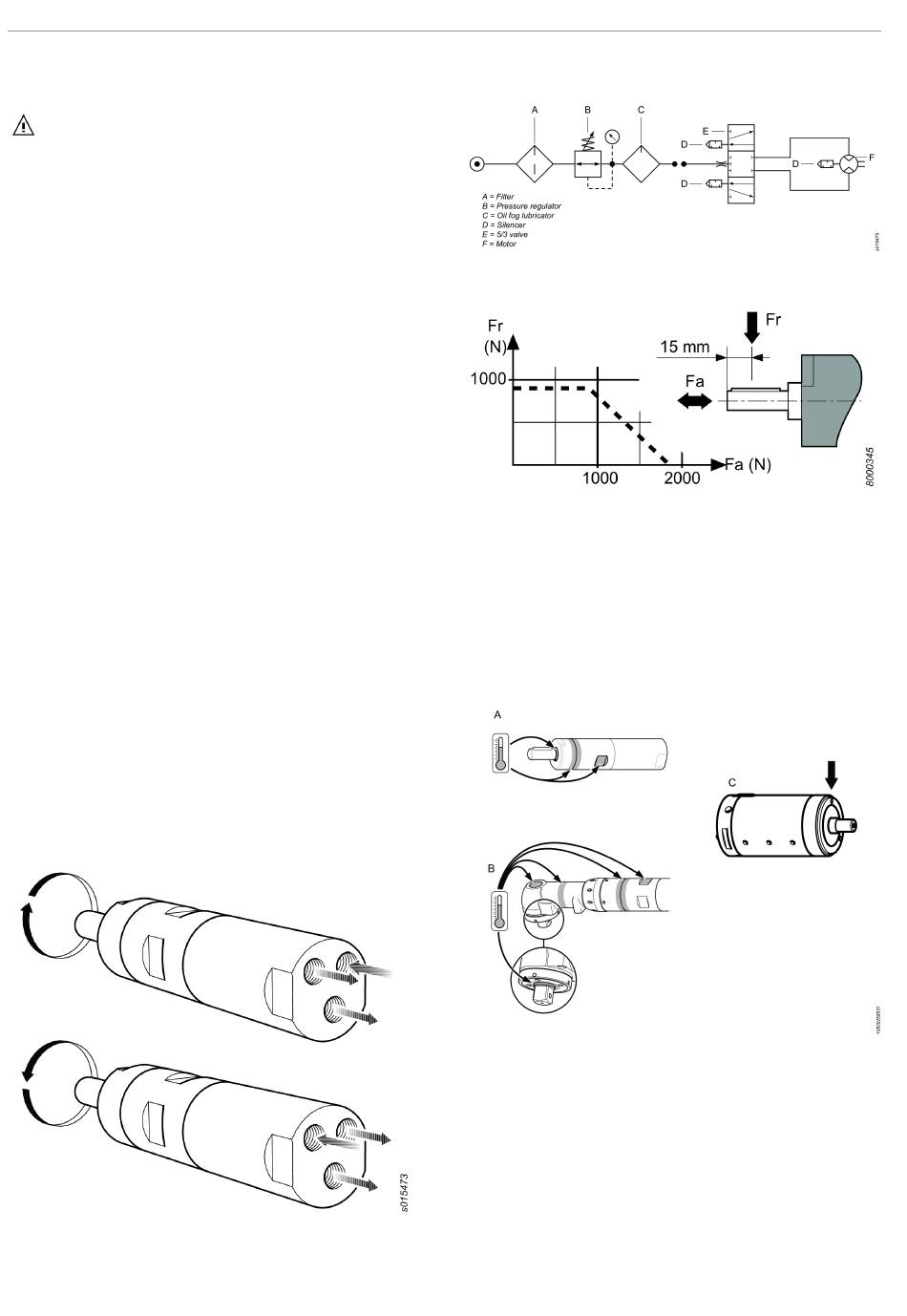

Ansluta tryckluftstillförseln
När tryckluften är ansluten till inloppet, är rotationsriktningen
den som visas i figuren nedan. Om utloppsluften ska ledas
bort via rör, ska en slang kopplas till utloppet.
Tryckluften ska anslutas till det inlopp som motsvarar den ön-
skade rotationsriktningen, se figuren nedan. Det inlopp som
inte används, fungerar som ett extra utlopp och får inte vara
igenpluggat.
66
© Atlas Copco Industrial Technique AB - 9836 7140 00
LZB34-RL-AR009-11 ATEX
Installationsdiagram
Reversibel motor:
Axellastdiagram
Markerade punkter
Följande markerade punkter på motorn kan bli mycket varma
under drift: Bilden visar varma punkter för specifika mod-
eller:
• Tätningsring på den utgående axeln (A, B, C)
• Fog mellan framdel och kuggkrans (A, B)
• Nyckelgrepp (A, B)
De högsta temperaturerna uppstår när motorn körs på fullt
tryck utan belastning. Med stigande vridmoment minskar
tryckluftmotorns rotationshastighet och därmed temperaturen.
Varning
Tillse att operatören har läst och förstått denna instruktion in-
nan motorn används.
Motorn och dess tillbehör får endast användas för avsett än-
damål.
