INSTALLATION
Montage

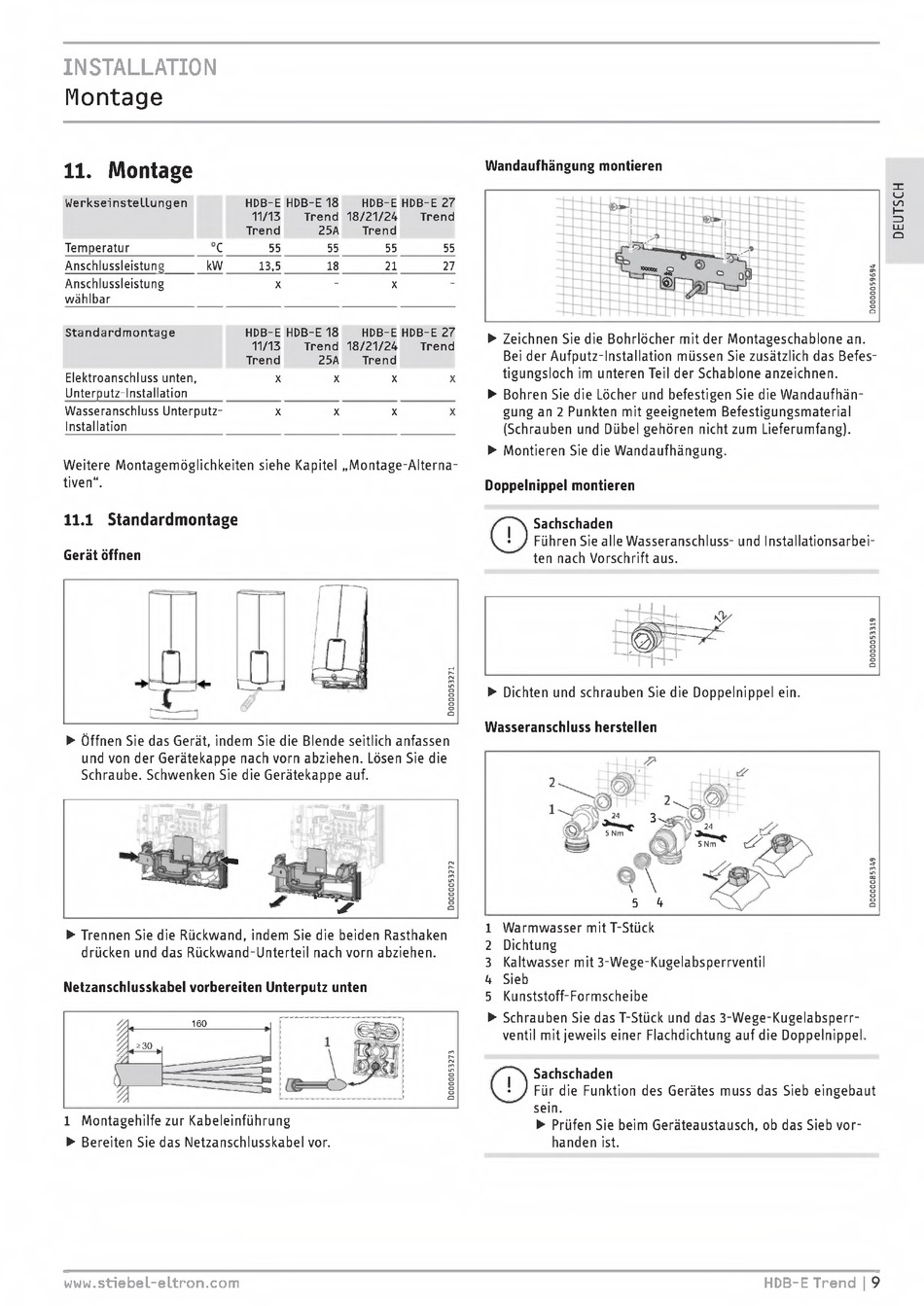

11. Montage
Werkseinstellungen
Temperatur
°
C
Anschlussleistung
kW
Anschlussleistung
wählbar
HDB-E HDB-E 18
HDB-E HDB-E 27
11/13
Trend 18/21/24
Trend
Trend
25A
Trend
55
55
55
55
13,5
18
21
27
Standardmontage
HDB-E HDB-E 18
HDB-E HDB-E 27
11/13
Trend 18/21/24
Trend
Trend
25A
Trend
Elektroanschluss unten,
x
x
Unterputz
-
lnstallation
Wasseranschluss Unterputz
-
x
x
Installation
X
x
x
X
Weitere Montagemöglichkeiten siehe Kapitel „ Montage - Alterna-
tiven".
11.1
standardmontage
Gerät öffnen
• Öffnen Sie das Gerät, indem Sie die Blende seitlich anfassen
und von der Gerätekappe nach vorn abziehen. Lösen Sie die
Schraube. Schwenken Sie die Gerätekappe auf.
• Trennen Sie die Rückwand, indem Sie die beiden Rasthaken
drücken und das Rückwand- Unterteil nach vorn abziehen.
Netzanschlusskabel vorbereiten Unterputz unten
1 Montagehilfe zur Kabeleinführung
• Bereiten Sie das Netzanschlusskabel vor.
Wandaufhängung montieren
• Zeichnen Sie die Bohrlöcher mit der Montageschablone an.
Bei der Aufputz - Installation müssen Sie zusätzlich das Befes-
tigungsloch im unteren Teil der Schablone anzeichnen.
• Bohren Sie die Löcher und befestigen Sie die Wandaufhän-
gung an
2
Punkten mit geeignetem Befestigungsmaterial
(Schrauben und Dübel gehören nicht zum Lieferumfang).
• Montieren Sie die Wandaufhängung.
Doppelnippel montieren
O
Sachschaden
Führen Sie alle Wasseranschluss- und Installationsarbei-
ten nach Vorschrift aus.
• Dichten und schrauben Sie die Doppelnippel ein.
Wasseranschluss herstellen
1 Warmwasser mit T - Stück
2 Dichtung
3
Kaltwasser mit 3-Wege-Kugelabsperrventil
4 Sieb
5
Kunststoff- Formscheibe
• Schrauben Sie das T - Stück und das 3-Wege-Kugelabsperr-
ventil mit jeweils einer Flachdichtung auf die Doppelnippel.
O
Sachschaden
Für die Funktion des Gerätes muss das Sieb eingebaut
sein.
Prüfen Sie beim Geräteaustausch, ob das Sieb vor-
handen ist.
www.stiebel-eltron.com
HDB-E Trend I 9
