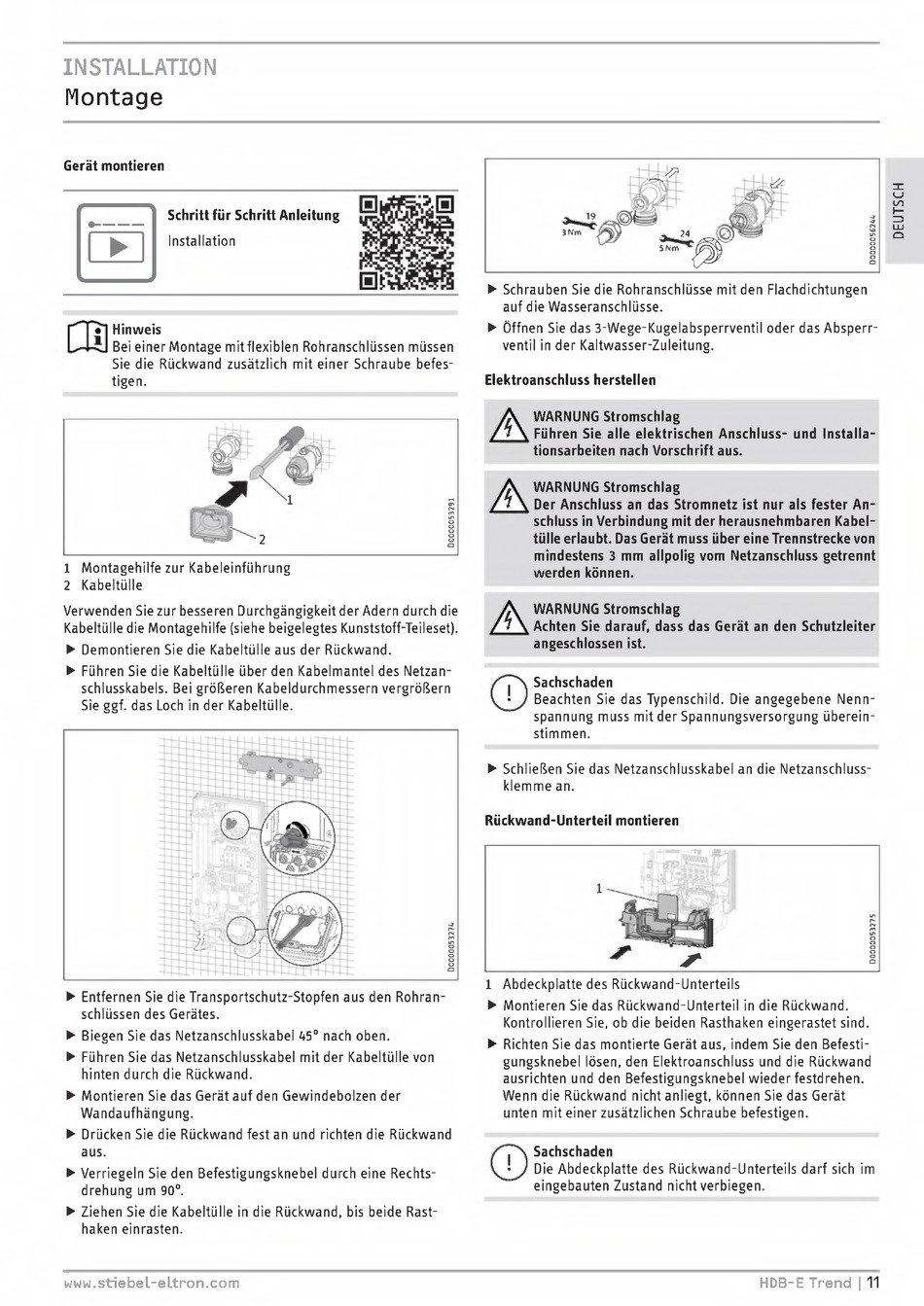

INSTALLATION
Montage
Gerät montieren
Schritt für Schritt Anleitung
• ----
Installation
Hinweis
Bei einer Montage mit flexiblen Rohranschlüssen müssen
Sie die Rückwand zusätzlich mit einer Schraube befes-
tigen.
1 Montagehilfe zur Kabeleinführung
2 Kabeltülle
Verwenden Sie zur besseren Durchgängigkeit der Adern durch die
Kabeltülle die Montagehilfe ( siehe beigelegtes Kunststoff-Teileset).
• Demontieren Sie die Kabeltülle aus der Rückwand.
• Führen Sie die Kabeltülle über den Kabelmantel des Netzan-
schlusskabels. Bei größeren Kabeldurchmessern vergrößern
Sie ggf. das Loch in der Kabeltülle.
• Entfernen Sie die Transportschutz- Stopfen aus den Rohran-
schlüssen des Gerätes.
• Biegen Sie das Netzanschlusskabel 45° nach oben.
• Führen Sie das Netzanschlusskabel mit der Kabeltülle von
hinten durch die Rückwand.
• Montieren Sie das Gerät auf den Gewindebolzen der
Wandaufhängung.
• Drücken Sie die Rückwand fest an und richten die Rückwand
aus.
• Verriegeln Sie den Befestigungsknebel durch eine Rechts-
drehung um 90°.
• Ziehen Sie die Kabeltülle in die Rückwand, bis beide Rast-
haken einrasten.
• Schrauben Sie die Rohranschlüsse mit den Flachdichtungen
auf die Wasseranschlüsse.
• Öffnen Sie das 3-Wege-Kugelabsperrventil oder das Absperr-
ventil in der Kaltwasser-Zuleitung.
Elektroanschluss herstellen
i
WARNUNG Stromschlag
7
Führen Sie alle elektrischen Anschluss- und Installa-
tionsarbeiten nach Vorschrift aus.
A
7
,
WARNUNG Stromschlag
Der Anschluss an das Stromnetz ist nur als fester An-
schluss in Verbindung mit der herausnehmbaren Kabel-
tülle erlaubt. Das Gerät muss über eine Trennstrecke von
mindestens 3 mm allpolig vom Netzanschluss getrennt
werden können.
A
7
,
WARNUNG Stromschlag
Achten Sie darauf, dass das Gerät an den Schutzleiter
angeschlossen ist.
C)
Sachschaden
Beachten Sie das Typenschild. Die angegebene Nenn-
spannung muss mit der Spannungsversorgung überein-
stimmen.
• Schließen Sie das Netzanschlusskabel an die Netzanschluss-
klemme an.
Rückwand- Unterteil montieren
1 Abdeckplatte des Rückwand- Unterteils
• Montieren Sie das Rückwand- Unterteil in die Rückwand.
Kontrollieren Sie, ob die beiden Rasthaken eingerastet sind.
• Richten Sie das montierte Gerät aus, indem Sie den Befesti-
gungsknebel lösen, den Elektroanschluss und die Rückwand
ausrichten und den Befestigungsknebel wieder festdrehen.
Wenn die Rückwand nicht anliegt, können Sie das Gerät
unten mit einer zusätzlichen Schraube befestigen.
O
Sachschaden
Die Abdeckplatte des Rückwand- Unterteils darf sich im
eingebauten Zustand nicht verbiegen.
www.stiebel-eltron.com
HDB-E Trend I 11
