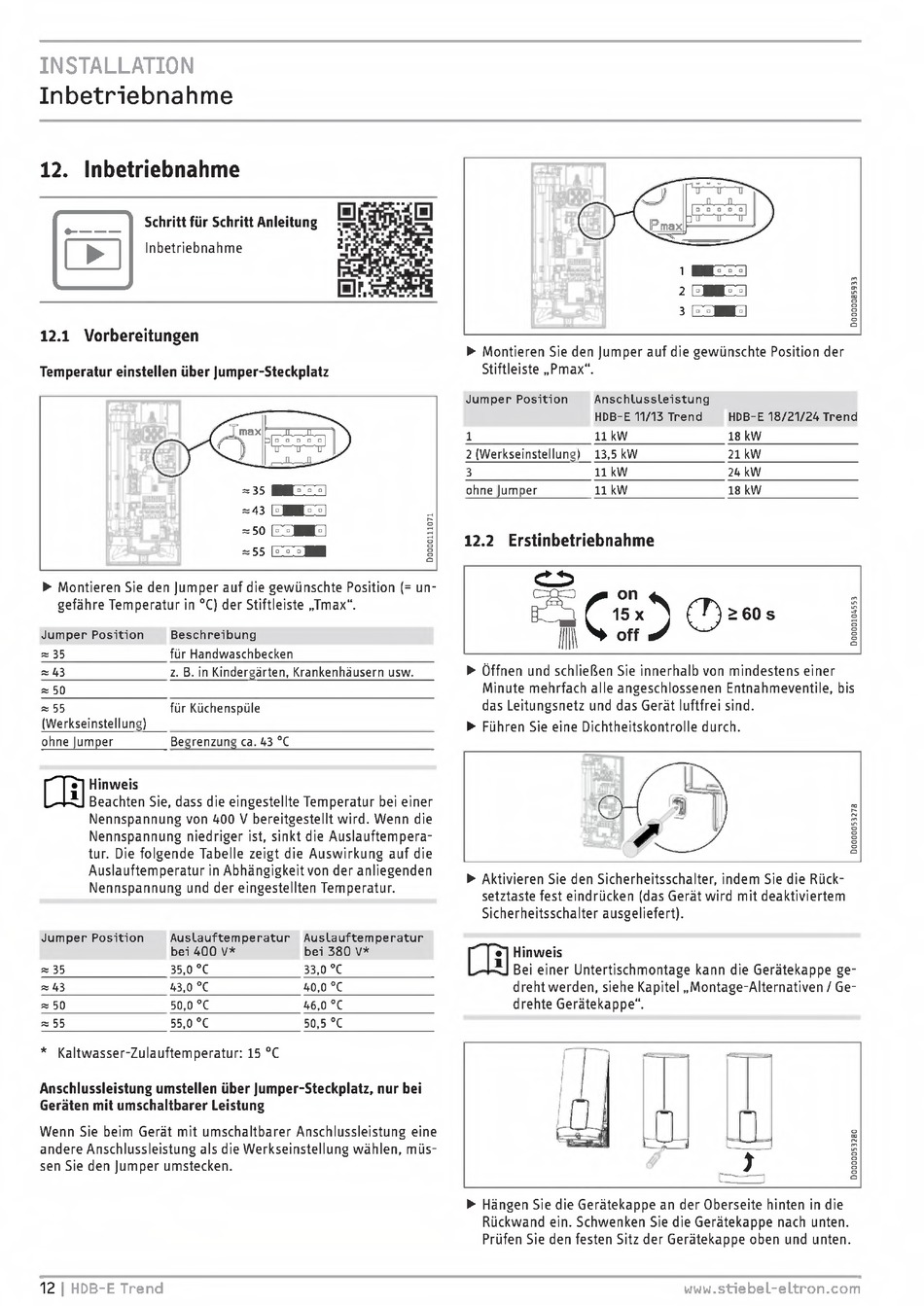

INSTALLATION
Inbetriebnahme
12.
Inbetriebnahme
e
_
Schritt für Schritt Anleitung
Inbetriebnahme
12.1
Vorbereitungen
Temperatur einstellen über Jumper- Steckplatz
Montieren Sie den jumper auf die gewünschte Position (= un-
gefähre Temperatur in ° C) der Stiftleiste „Tmax".
Jumper Position
Beschreibung
35
für Handwaschbecken
43
z. B.
in Kindergärten, Krankenhäusern usw.
50
55
(Werkseinstellung)
ohne Jumper
Begrenzung ca. 43 ° C
für Küchenspüle
Hinweis
Beachten Sie, dass die eingestellte Temperatur bei einer
Nennspannung von
400 V
bereitgestellt wird. Wenn die
Nennspannung niedriger ist, sinkt die Auslauftempera-
tur. Die folgende Tabelle zeigt die Auswirkung auf die
Auslauftemperatur in Abhängigkeit von der anliegenden
Nennspannung und der eingestellten Temperatur.
Jumper Position
Auslauftemperatur
bei 400 V*
Auslauftemperatur
bei 380 V*
35
35,0
°
C
33,0
°
C
43
43,0
°
C
40,0
°
C
50
50,0
°
C
46,0
°
C
55
55,0
°
C
50,5
°
C
* Kaltwasser-Zulauftemperatur: 15 ° C
Anschlussleistung umstellen über jumper- Steckplatz, nur bei
Geräten mit umschaltbarer Leistung
Wenn Sie beim Gerät mit umschaltbarer Anschlussleistung eine
andere Anschlussleistung als die Werkseinstellung wählen, müs-
sen Sie den jumper umstecken.
• Montieren Sie den jumper auf die gewünschte Position der
Stiftleiste „ Pmax".
Jumper Position
Anschlussleistung
HDB-E 11/13 Trend
HDB-E 18/21/24 Trend
1
11 kW
18
kW
2 ( Werkseinstellung)
13,5 kW
21 kW
3
11 kW
24 kW
ohne Jumper
11 kW
12.2
Erstinbetriebnahme
18
kW
• Offnen und schließen Sie innerhalb von mindestens einer
Minute mehrfach alle angeschlossenen Entnahmeventile, bis
das Leitungsnetz und das Gerät luftfrei sind.
• Führen Sie eine Dichtheitskontrolle durch.
• Aktivieren Sie den Sicherheitsschalter, indem Sie die Rück-
setztaste fest eindrücken ( das Gerät wird mit deaktiviertem
Sicherheitsschalter ausgeliefert).
lij
Hinweis
Bei einer Untertischmontage kann die Gerätekappe ge-
dreht werden, siehe Kapitel „ Montage - Alternativen / Ge-
drehte Gerätekappe".
• Hängen Sie die Gerätekappe an der Oberseite hinten in die
Rückwand ein. Schwenken Sie die Gerätekappe nach unten.
Prüfen Sie den festen Sitz der Gerätekappe oben und unten.
12 I HDB-E Trend
