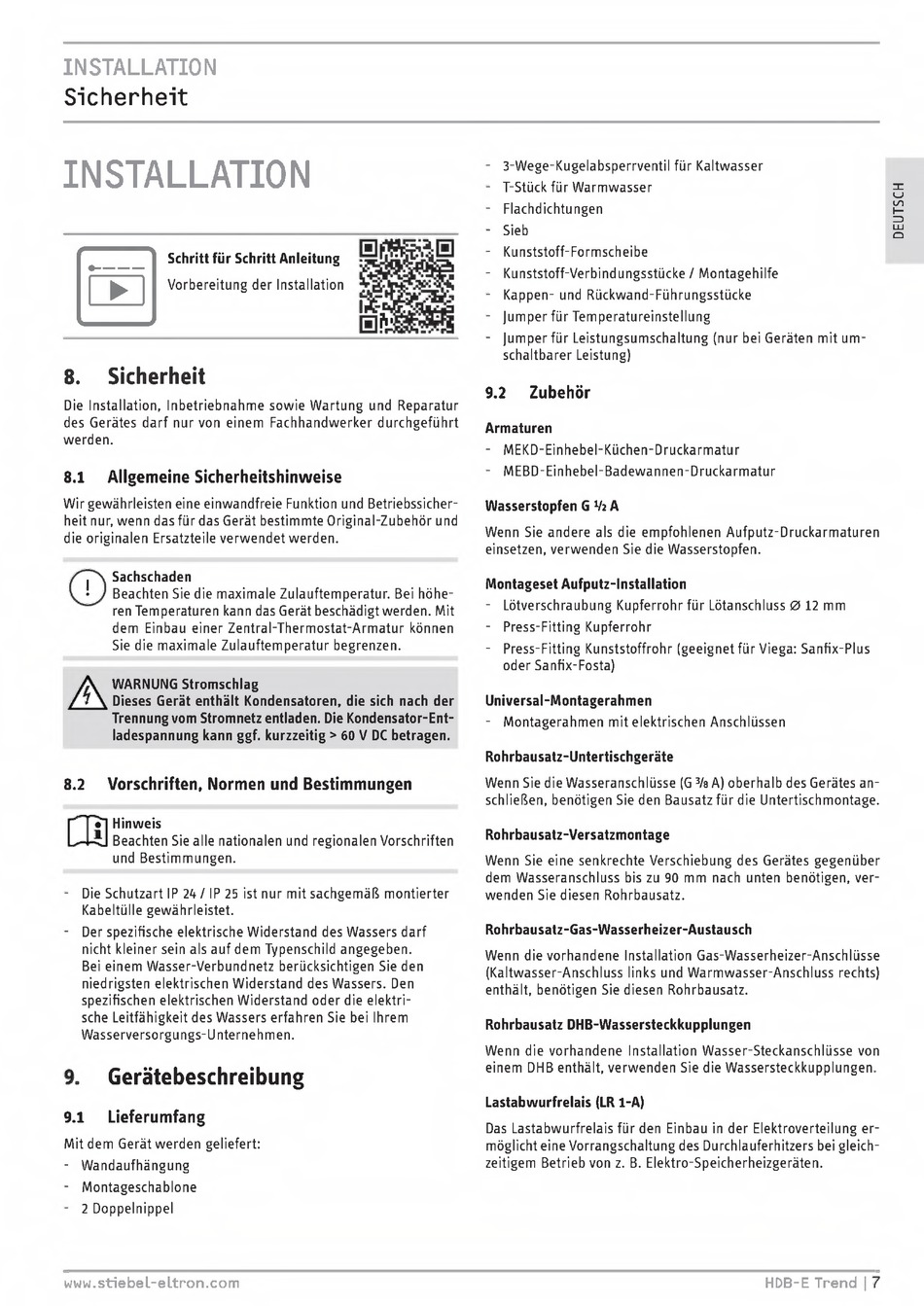

INSTALLATION
Sicherheit
INSTALLATION
•
Schritt für Schritt Anleitung
Vorbereitung der Installation
8.
Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und Reparatur
des Gerätes darf nur von einem Fachhandwerker durchgeführt
werden.
8.1
Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-
heit nur, wenn das für das Gerät bestimmte Original - Zubehör und
die originalen Ersatzteile verwendet werden.
O
Sachschaden
Beachten Sie die maximale Zulauftemperatur. Bei höhe-
ren Temperaturen kann das Gerät beschädigt werden. Mit
dem Einbau einer Zentral - Thermostat- Armatur können
Sie die maximale Zulauftemperatur begrenzen.
f
WARNUNG Stromschlag
7
Dieses Gerät enthält Kondensatoren, die sich nach der
Trennung vom Stromnetz entladen. Die Kondensator-Ent-
ladespannung kann ggf. kurzzeitig >
60
V DC betragen.
8.2
Vorschriften, Normen und Bestimmungen
lij
Hinweis
Beachten Sie alle nationalen und regionalen Vorschriften
und Bestimmungen.
Die Schutzart IP 24 / IP 25 ist nur mit sachgemäß montierter
Kabeltülle gewährleistet.
- Der spezifische elektrische Widerstand des Wassers darf
nicht kleiner sein als auf dem Typenschild angegeben.
Bei einem Wasser-Verbundnetz berücksichtigen Sie den
niedrigsten elektrischen Widerstand des Wassers. Den
spezifischen elektrischen Widerstand oder die elektri-
sche Leitfähigkeit des Wassers erfahren Sie bei Ihrem
Wasserversorgungs-Unternehmen.
9.
Gerätebeschreibung
9.1
Lieferumfang
Mit dem Gerät werden geliefert:
- Wandaufhängung
- Montageschablone
-
2
Doppelnippel
- 3-Wege-Kugelabsperrventil für Kaltwasser
- T - Stück für Warmwasser
- Flachdichtungen
- Sieb
- Kunststoff- Formscheibe
- Kunststoff-Verbindungsstücke / Montagehilfe
- Kappen- und Rückwand- Führungsstücke
- Jumper für Temperatureinstellung
- Jumper für Leistungsumschaltung ( nur bei Geräten mit um-
schaltbarer Leistung)
9.2
Zubehör
Armaturen
- MEKD-Einhebel-Küchen-Druckarmatur
- MEBD-Einhebel-Badewannen-Druckarmatur
Wasserstopfen G
1/2
A
Wenn Sie andere als die empfohlenen Aufputz- Druckarmaturen
einsetzen, verwenden Sie die Wasserstopfen.
Montageset Aufputz - Installation
Lötverschraubung Kupferrohr für Lötanschluss
12 mm
- Press - Fitting Kupferrohr
- Press - Fitting Kunststoffrohr ( geeignet für Viega: Sanfix-Plus
oder Sanfix-Fosta)
Universal - Montagerahmen
- Montagerahmen mit elektrischen Anschlüssen
Rohrbausatz-Untertischgeräte
Wenn Sie die Wasseranschlüsse ( G
3
/
8
A) oberhalb des Gerätes an-
schließen, benötigen Sie den Bausatz für die Untertischmontage.
Rohrbausatz-Versatzmontage
Wenn Sie eine senkrechte Verschiebung des Gerätes gegenüber
dem Wasseranschluss bis zu
90
mm nach unten benötigen, ver-
wenden Sie diesen Rohrbausatz.
Rohrbausatz - Gas- Wasserheizer-Austausch
Wenn die vorhandene Installation Gas - Wasserheizer-Anschlüsse
(Kaltwasser - Anschluss links und Warmwasser - Anschluss rechts)
enthält, benötigen Sie diesen Rohrbausatz.
Rohrbausatz DHB-Wassersteckkupplungen
Wenn die vorhandene Installation Wasser- Steckanschlüsse von
einem DHB enthält, verwenden Sie die Wassersteckkupplungen.
Lastabwurfrelais (LR 1-A)
Das Lastabwurfrelais für den Einbau in der Elektroverteilung er-
möglicht eine Vorrangschaltung des Durchlauferhitzers bei gleich-
zeitigem Betrieb von z. B. Elektro-Speicherheizgeräten.
www.stiebel-eltron.com
HDB- E Trend I 7
