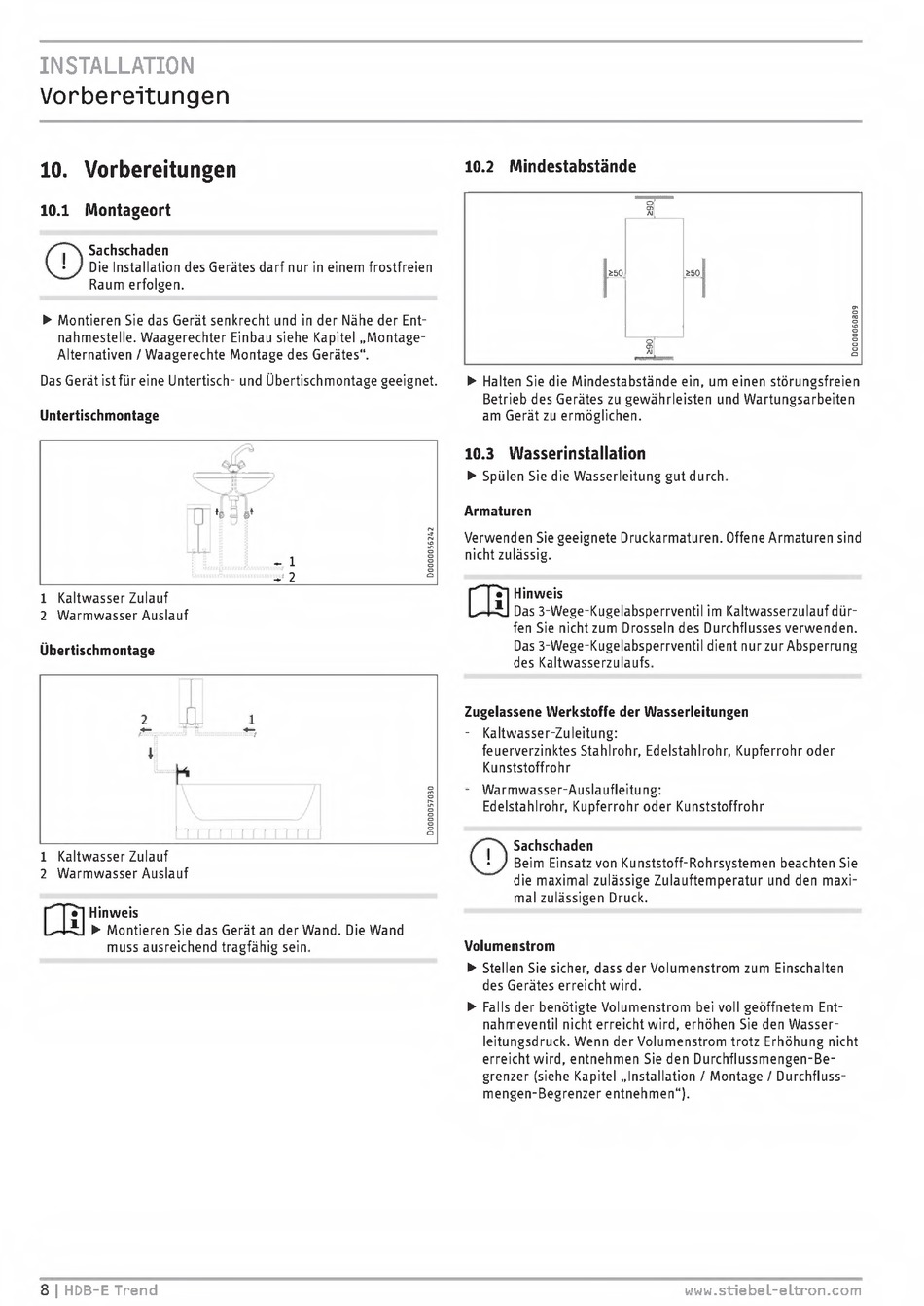

INSTALLATION
Vorbereitungen
10. Vorbereitungen
10.1
Montageort
Sachschaden
Die Installation des Gerätes darf nur in einem frostfreien
Raum erfolgen.
Montieren Sie das Gerät senkrecht und in der Nähe der Ent-
nahmestelle. Waagerechter Einbau siehe Kapitel „ Montage -
Alternativen / Waagerechte Montage des Gerätes".
Das Gerät ist für eine Untertisch- und Übertischmontage geeignet.
Untertischmontage
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
Übertischmontage
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
11:E
1
Hinweis
Montieren Sie das Gerät an der Wand. Die Wand
muss ausreichend tragfähig sein.
10.2
Mindestabstände
• Halten Sie die Mindestabstände ein, um einen störungsfreien
Betrieb des Gerätes zu gewährleisten und Wartungsarbeiten
am Gerät zu ermöglichen.
10.3 Wasserinstallation
• Spülen Sie die Wasserleitung gut durch.
Armaturen
Verwenden Sie geeignete Druckarmaturen. Offene Armaturen sind
nicht zulässig.
lij
Hinweis
Das 3-Wege-Kugelabsperrventil im Kaltwasserzulauf dür-
fen Sie nicht zum Drosseln des Durchflusses verwenden.
Das 3-Wege-Kugelabsperrventil dient nur zur Absperrung
des Kaltwasserzulaufs.
Zugelassene Werkstoffe der Wasserleitungen
- Kaltwasser-Zuleitung:
feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr oder
Kunststoffrohr
- Warmwasser-Auslaufleitung:
Edelstahlrohr, Kupferrohr oder Kunststoffrohr
C)
Sachschaden
Beim Einsatz von Kunststoff- Rohrsystemen beachten Sie
die maximal zulässige Zulauftemperatur und den maxi-
mal zulässigen Druck.
Volumenstrom
• Stellen Sie sicher, dass der Volumenstrom zum Einschalten
des Gerätes erreicht wird.
• Falls der benötigte Volumenstrom bei voll geöffnetem Ent-
nahmeventil nicht erreicht wird, erhöhen Sie den Wasser-
leitungsdruck. Wenn der Volumenstrom trotz Erhöhung nicht
erreicht wird, entnehmen Sie den Durchflussmengen-Be-
grenzer ( siehe Kapitel „ Installation / Montage / Durchfluss-
mengen-Begrenzer entnehmen").
8 I HDB-E Trend
