INSTALLATION
6.1 BETRIEBSBEDINGUNGEN:
Der Luftvorhang wurde zur Verwendung in einer inneren,
trockenen Umgebung mit Umgebungstemperaturen zwi-
schen 5°C bis +40°C, einer maximalen relativen Luftfeuch-
te von 80% und zum Transport eines luftfreien Grobstaubs,
Schmierstoffes, chemischen Dämpfen und anderen Verunrei-
nigungen entwickelt. Der elektrische Schutz ist IP 20 (gegen
Partikel, die größer sind als 12,5 mm, nicht gegen Wasser ge-
schützt).
Vorhänge mit Elektroheizung werden mit einem operativen
Thermostat mit automatischem Reset (auf jeder Heizung
untergebracht) und einem Notfallthermostat mit manuellem
Reset montiert.
Die Wasseraustauscher werden für eine maximale Wasser-
temperatur von +100°C und einem maximalen Druck von 1,6
MPa entwickelt.
6.2 INSTALLATIONSBEDINGUNGEN
Die Installation und Montage der Einheit kann nur von einer
ausreichend qualifizierten Person durchgeführt werden, wel-
che die geeigneten Werkzeuge hat!
2 Halterungen und 4 Bolzen werden mit dem Produkt stan-
dardmäßig geliefert.
Wenn die Einheit auf Gewindestangen montiert werden
muss, müssen diese separat bestellt werden. Die folgenden
Regeln sollten für die richtige Funktion der Einheit beachtet
werden.
BITTE BEACHTEN
Mindestabstände müssen beachtet werden (siehe Abb. Ab-
•
stände) in Bezug auf die Entflammbarkeit von Materialien.
die Abstände in Bezug auf die Entflammbarkeit von Mate-
•
rialien werden vom Architekten in Bezug auf die am Instal-
lationsort geltenden Vorschriften bestimmt.
die Einheit darf nur in horizontaler Position installiert wer-
•
den
es muss mindestens 200 mm freien Platz vor dem Saugde-
•
ckel geben, für die richtige Funktion der Einheit
der Auslass sollte sich so nahe wie möglich an der Tür oder
•
der Vorhangöffnung befinden
der Vorhang sollte sich auf beide Seiten der Öffnung von
•
mindestens 100 mm erstrecken
wenn der Vorhang über einer Tür installiert werden muss,
•
platzieren Sie diesen so nahe wie möglich an der oberen
Grenze der Tür. Schauen Sie, dass der Ein- und Auslass nicht
blockiert sind und dass die Luft frei fließen kann, siehe Abb.
6
6
min. 100 mm
min. 200 mm
min. 50 mm*
2VV. Creating innovative solutions for you and your business since 1995.
2VV. Creating innovative solutions for you and your business since 1995.

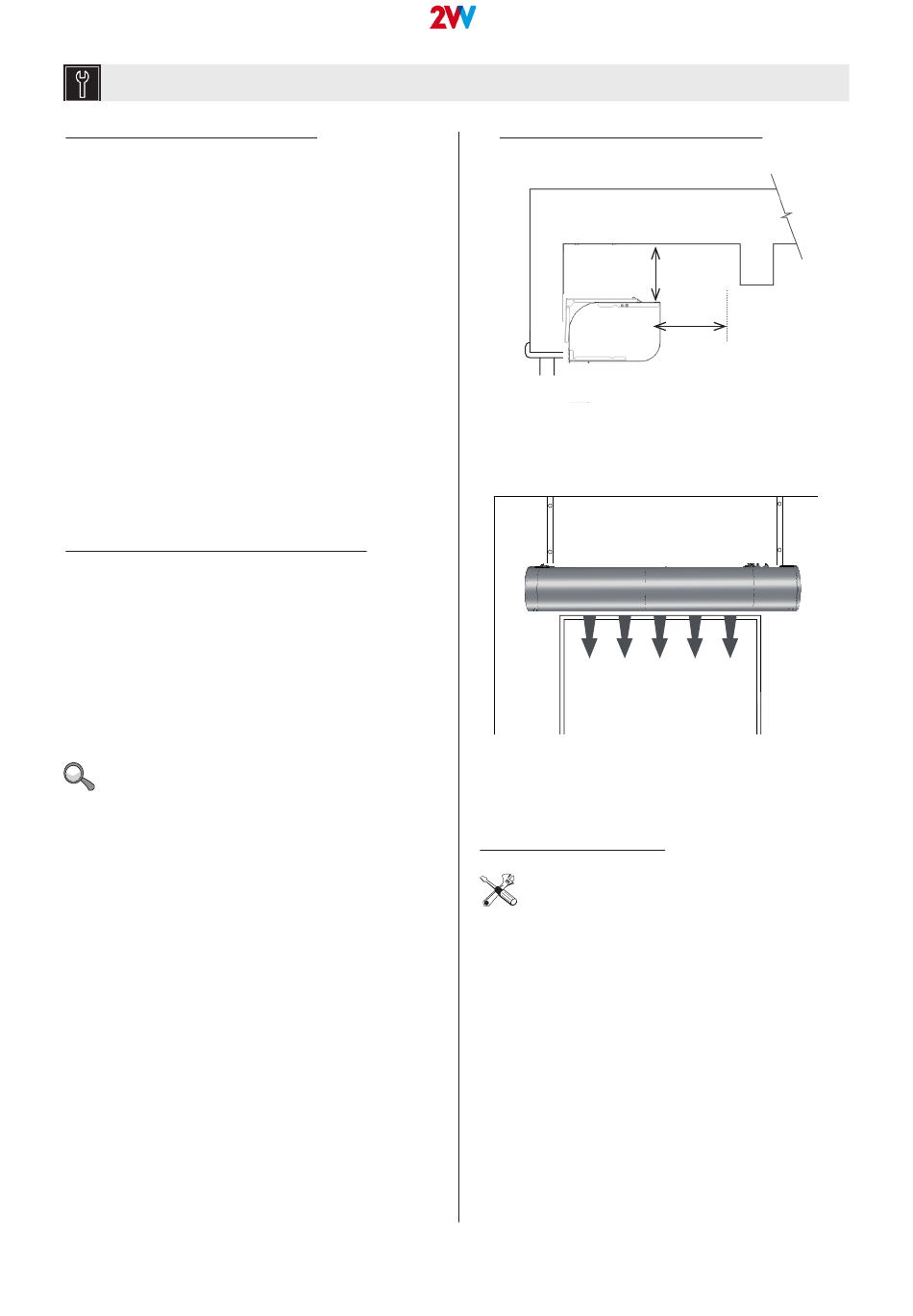

6.3 NOTWENDIGEN ABSTAND
min. 100 mm
min. 50 mm*
Wenn sich über der Tür befindet oder es ein anderes Material
gibt, welches die Installation auf den Halterungen verhindert,
kann die Einheit von der Decke mit Gewindestangen gehan-
gen werden, direkt auf Dübel (siehe unten).
Installation mit Halterungen
SIE BENÖTIGEN
4x Dübel (nicht mitgeliefert)
4x Bolzen (nicht mitgeliefert)
Messen Sie die Löcher auf der Wand gemäß der Maßtabelle
(siehe „Abmessungen") (beachten Sie die Installationsregeln).
Vergessen Sie nicht auszuwählen, ob die Einheit gemäß A
oder B installiert werden soll und die Höhe der Öffnung ge-
mäß dessen einzustellen! Setzen Sie die Schrauben zurück
in die Öffnung in den Vorhang (und nur teilweise in den Vor-
hang), die die Halterungen gehalten haben und hängen Sie
den Vorhang an ihnen auf. Überprüfen Sie, dass der Vor-
hang richtig befestigt ist, um ein Herunterfallen zu ver-
hindern
min. 100mm
min. 200mm
min. 200 mm
