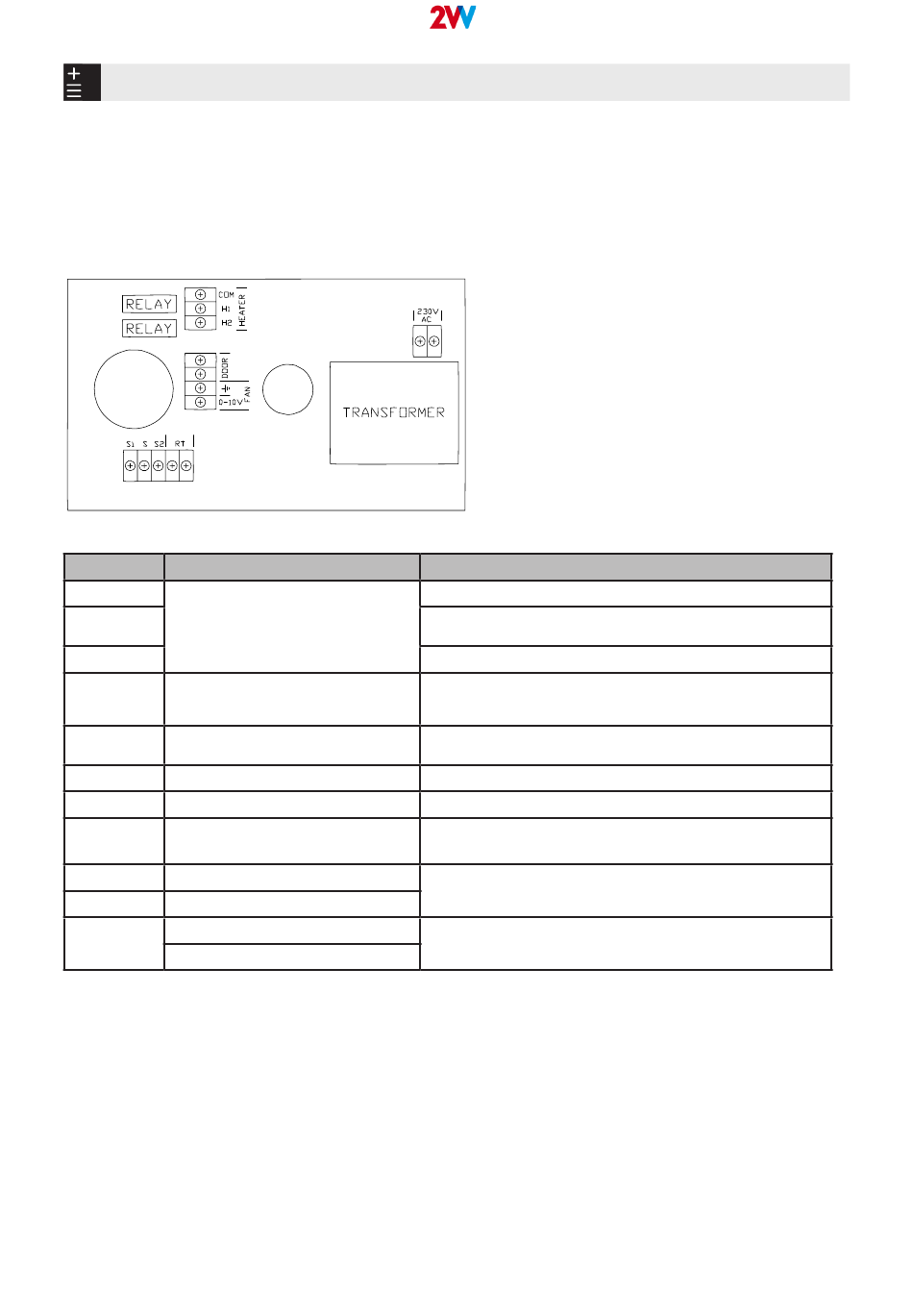

BASIC EC
Beschreibung der Steuerungen:
•
Steuerung der EC-Motoren mit stetigem Ausgang (0-10 V)
•
Steuerung der Heizleistung im Bereich AUS/Stufe 1/Stufe 2 über potentialfreie Relaisausgänge mit einer maxima-
len Belastung des Relais von 230 V/5 A. HINWEIS: Nicht verfügbar für die Ausführung ohne Heizung.
•
Anschluss eines Türkontakts oder externen Schalters (Ausschalten des gesamten Geräts beim Öffnen des Kon-
takts)
•
Anschluss eines Raumthermostats (Ausschalten der Heizung beim Öffnen des Kontakts) – HINWEIS: Nicht verfüg-
bar für die Ausführung ohne Heizung.
KLEMME
S1
S
S2
RT
COM
H1
H2
TÜRKONTAKT (EXT. STEUERUNG,
DOOR
0-10V DC
GND
~230V
HINWEIS: Die Klemmen S1, S, S2, RT, COM, H1, H2 werden bei Geräten ohne Heizung nicht verwendet. Die Ausfüh-
rung ohne Heizung unterstützt nur die Lüftersteuerung und den Anschluss eines externen Kontakts an die DOOR-Klem-
men (Türschalter, externer Steuerschalter, ...).
12
12
BESCHREIBUNG DER STEUERUNG
FUNKTIONALITÄT
EINGANG ZUM INTERNEN HEI-
ZUNGSREGLERSCHALTER
RAUMTHERMOSTAT
COM HEIZUNG
1. HEIZSTUFE
2. HEIZSTUFE
RAUMTHERMOSTAT)
0-10V-MOTORSTEUERUNG
GND MOTORSTEUERUNG
L – 230VAC
N – 230VAC
2VV. Creating innovative solutions for you and your business since 1995.
2VV. Creating innovative solutions for you and your business since 1995.
BESCHREIBUNG
SCHALTER FÜR 1. HEIZSTUFE (WERKSEITIG VERDRAHTET)
COM INTERNER HEIZUNGSSCHALTER (WERKSEITIG VER-
DRAHTET)
SCHALTER FÜR 2. HEIZSTUFE (WERKSEITIG VERDRAHTET)
DI – NUR EIN-/AUSSCHALTEN DER THERMISCHEN AUS-
GÄNGE (WERKSEITIG VERDRAHTET = ELEKTRISCH AN-
GESCHLOSSEN)
EINGANG FÜR HEIZUNGSSTEUERSIGNAL (MAX. LAST
230 V/5 A)
AUSGANG 1. HEIZSTUFE
AUSGANG 2. HEIZSTUFE
DI – EIN-/AUSSCHALTEN DER KOMPLETTEN STEUERUNG
(VENTILATOR UND HEIZUNG)
AUSGANG FÜR MOTORSTEUERUNG (MAX. 10 MOTOREN)
230-V-HAUPTSTROMVERSORGUNG
