INSTRUCTIONS DE MONTAGE
1

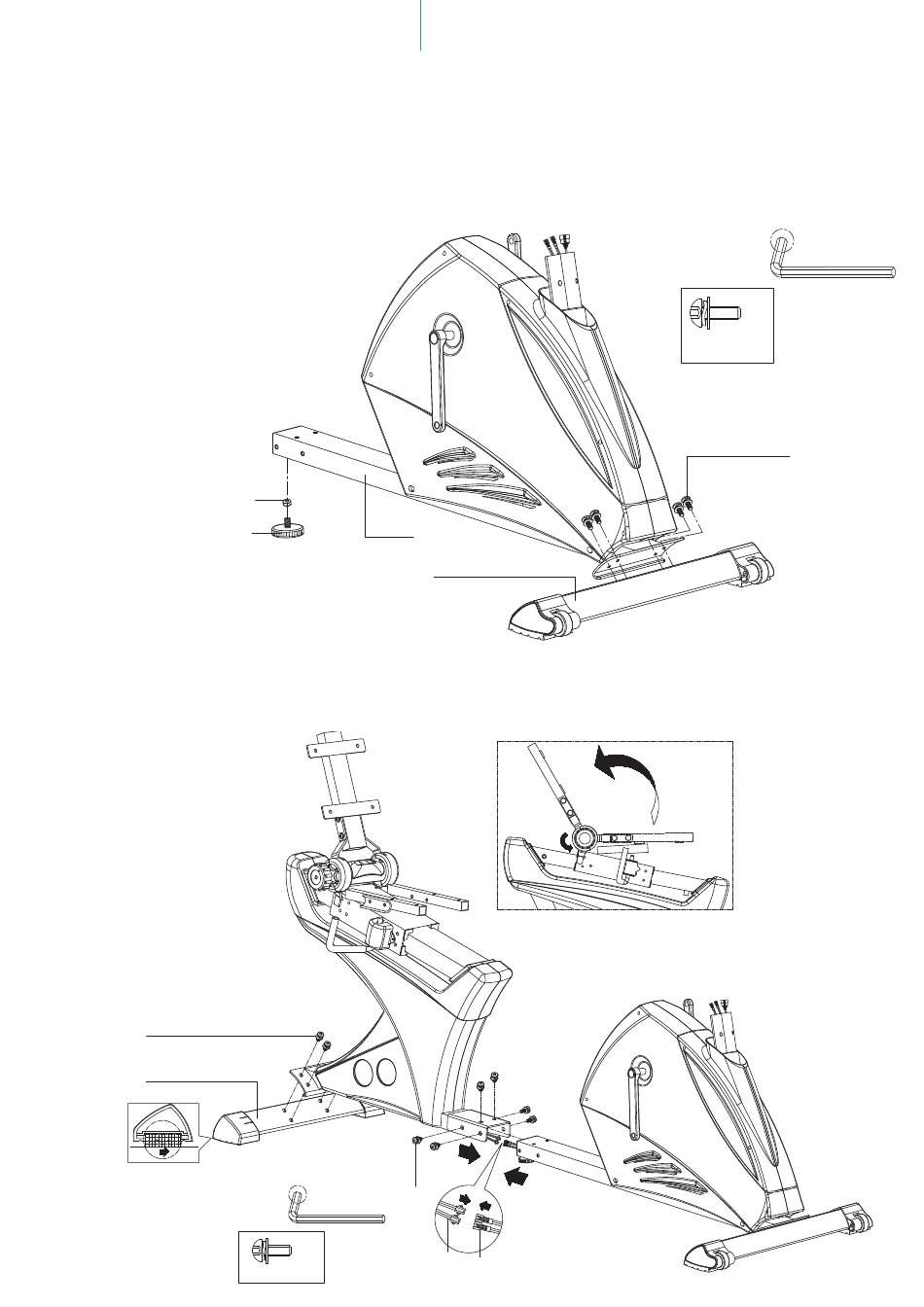

Fixez le pied avant (3) au cadre de base avant (1) à l'aide de 4 vis M8x20 (7). Fixez
l'écrou (118) et le pied réglable (86) au centre du cadre comme indiqué.
118
86
2
Fixez le pied arrière (2) sur le cadre de base arrière à l'aide de 4 vis M8x20 (7). Reliez les extrémités
des câbles (47 & 50) et montez le pied arrière sur le cadre de base avant à l'aide de 6 vis M8x20 (7)
comme indiqué.
FIG.1
7
2
(A)
FIG.2
1
3
7
x10
M8*20L
118
50
86
FIG.1
(A)
x4
M8*20L
47
50
1
3
(A)
x4
M8*20L
7
(a)
