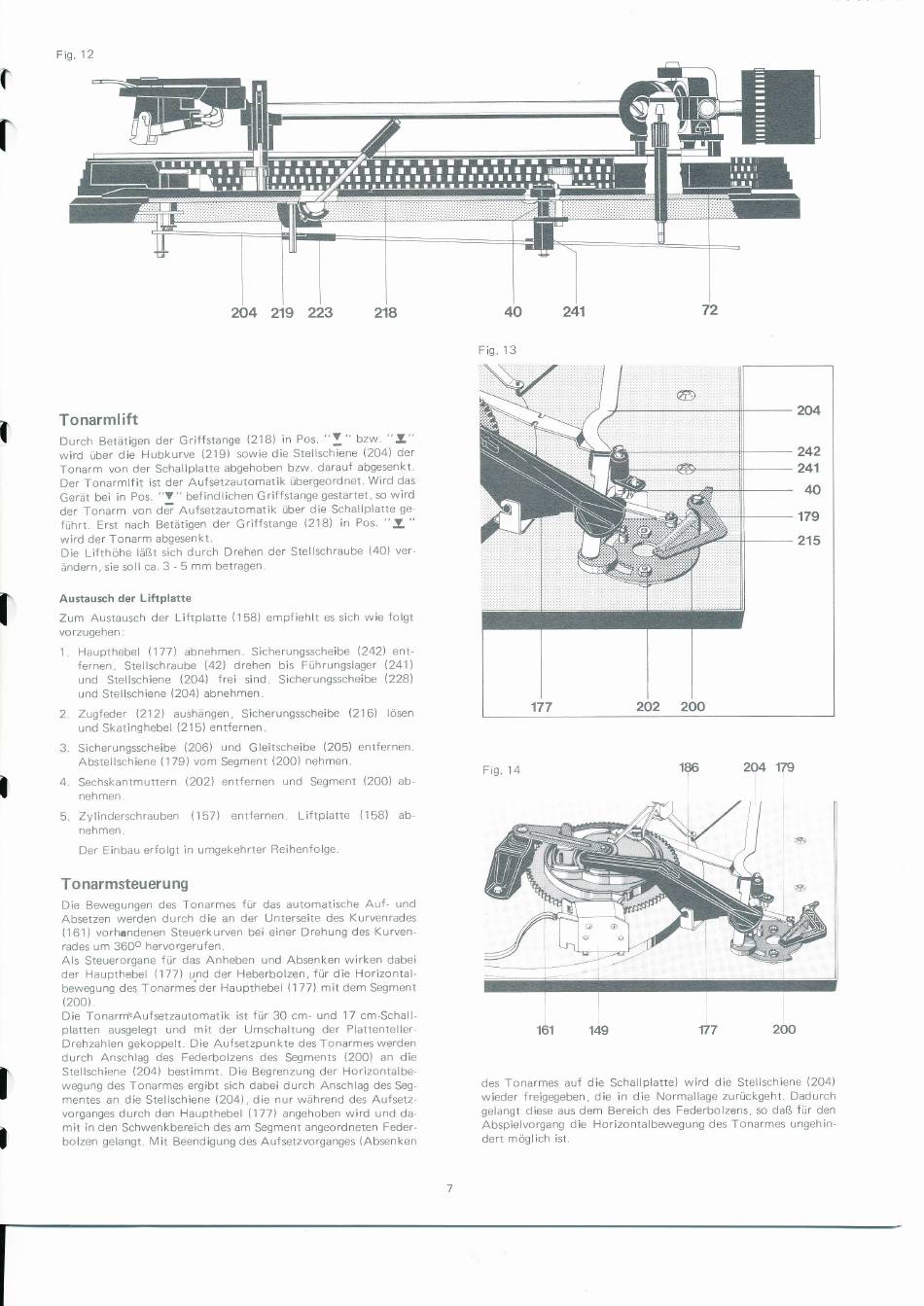

Dual 521 Serviceanleitung Seite 7

t
l'
Fis 12
204
219
223
Tonarmlift
Durch
Betätigen
der
Griffstange (218)
in Pos
"!" bzw."y"
wird
über
die Hubkurve
(219)
sowie
die Stellschiene l2O4) der
Tonarm von
der Schallplatte abgehoben
bzw. darauf
abgesenkt.
Der Tonarmlf
it
ist der Aufsetzautomatik
übergeordnet. Wird
das
Gerät bei in Pos.
"V"
bef
indlichen
Griffstange gestartet,
so
wird
der
Tonarm von
dfr
Aufsetzautomatik
über
die Schallplatte
ge
führt. Erst nach
Betätigen
der
Griffstange
(218)
in
Pos.
".t
"
wird
der
I
onarm abgesenkt.
Die Lifthöhe Iäßt sich
durch
Drehen
der
Stellschraube
140) ver
ändern, sie
sollca.3 - 5 mm betragen.
Austausch
der
Liftplatte
Zum
Austausch
der Liftplatte
(158)
empfiehlt
es
sich
wie
folgt
vorzugehen:
1.
Haupthebel {177) abnehmen.
Sicherungsscheibe
1242)
ent-
fernen.
Stellschraube
(42)
drehen
bis
Führungslager (241)
und
Stellschiene (2O4)
frei
sind.
Sicherungsscheibe \22a)
und Stellschiene {204) abnehmen.
2.
Zugfeder
(212)
aushängen, Sicherungsscheibe
(216)
lösen
und Skatinghebel (2'1
5) entfernen.
3.
Sicherungsscheibe
(206) und
Gleitscheibe (205)
entfernen.
Abstellschiene (179) vom Segment
(200)
nehmen.
4.
Sechskantmuttern
l2O2) entfernen
und
Segment (2O0)
ab-
nehmen.
5.
Zylinderschrauben
(157)
entfernen.
Liftplatte
(158)
ab-
nehmen.
Der Einbau
erfolgt in umgekehrter Reihenfolge.
Tonarmsteuerung
Die
Bewegungen des Tonarmes
für
das
automatische
Auf-
und
Absetzen
werden
durch die
an
der Unterseite
des Kurvenrades
(161) vorhlndenen
Steuerkurven
bei einer Drehung des Kurven-
rades
um 3600
hervorgerufen.
Als
Steuerorgane
für
das
Anheben und
Absenken
wirken
dabei
der
Haupthebel {177) pnd der
Heberbolzen,
für die Horizontal-
bewegung des Tonarmes
der Haupthebel
(
1
77) mit dem
Segment
(200)
Die TonarmlAufsetzautomatik ist für 30 cm- und
17 cm-Schall
platten
ausgelegt
und
mit
der
Umschaltung
der
Plattenteller
Drehzahlen
gekoppelt. Die Aufsetzpunkte
des
Tonarmes werden
durch
Anschlag
des
Federbolzens
des
Segments
(200) an
die
Stellschiene
(204)
bestimmt. Die
Begrenzung
der Horizontalbe-
wegung des Tonarmes
ergibt
sich dabei
durch
Anschlag des
Seg-
mentes an die Stellschiene
(204) , die
nur während des Aufsetz-
vorganges
durch den Haupthebel (177)
angehoben
wird
und
da-
mit
in den Schwenkbereich des am
Segment
angeordneten
Feder-
bolzen gelangt.
Mit
Beendigung
des
Aufsetzvorganges (Absenken
Fig.
14
des Tonarmes
auf die
Schallplatte)
wird die
Stellschiene (204)
wieder
f
reiqegeben,
die in die
Normallage zurückgeht. Dadurch
gelangt diese
aus
dem Bereich des Federbolzens, so daß
für
den
Abspielvo
rga
ng
d
ie
Ho rizo
ntalbewegu ng des
Tonarmes
ungeh in-
dert möglich
ist.
t
t
I
l
I
Fis.
13
