MONTAGE
SICHTSCHUTZ
Klemmbacken montieren
Hinweis
Die folgenden Arbeitsschritte gelten ausschließlich für Variante mit
Klemmbacken.
Montage der Klemmbacken rund und Klemmbacken eckig ist identisch.
Bilder zeigen Klemmbacken eckig.

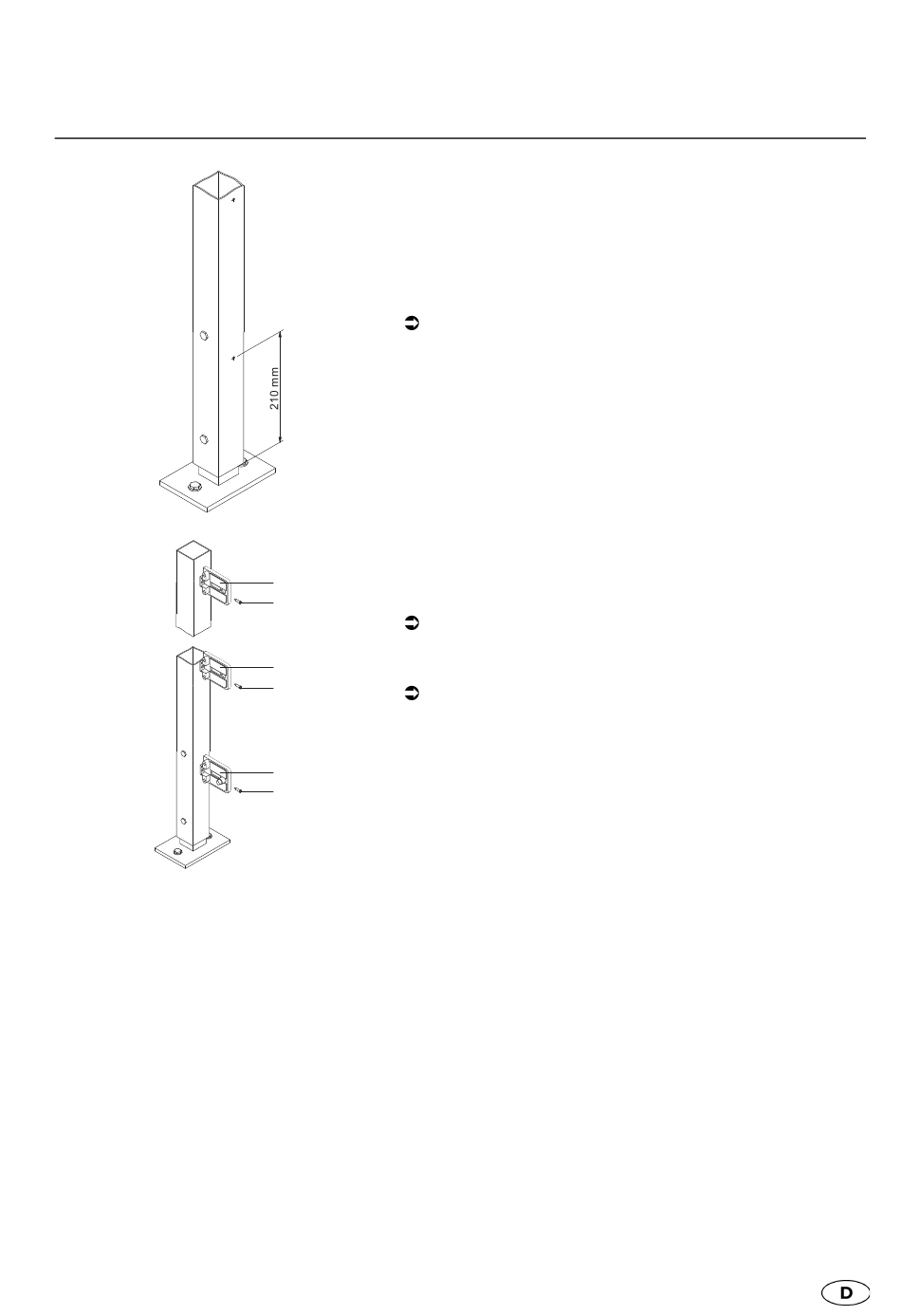

Befestigungspunkte für Klemmbacken wie folgt anzeichnen:
- mittig an Pfosten
- Befestigungspunkt für unterste Klemmbacke im Abstand von
210 mm von Unterkante Pfosten anzeichnen.
- Befestigungspunkte für weitere Klemmbacken in beliebigem
Abstand anzeichnen.
Hinweis
Um das Einschrauben der Schraube am Klemmbackenunterteil mit Stift
zu erleichtern, Stift herausnehmen und nach dem Anschrauben wieder
1
einsetzen.
3
Klemmbackenunterteil 1 mit mitgelieferten selbstschneidenden
Schrauben 3 an Pfosten schrauben.
- Am untersten Bohrloch Klemmbackenunterteil mit Stift 2 mon-
1
tieren.
3
Klemmbackenunterteile senkrecht ausrichten.
2
3
9
