MONTAGE
SICHTSCHUTZ
1
2
3
1
2

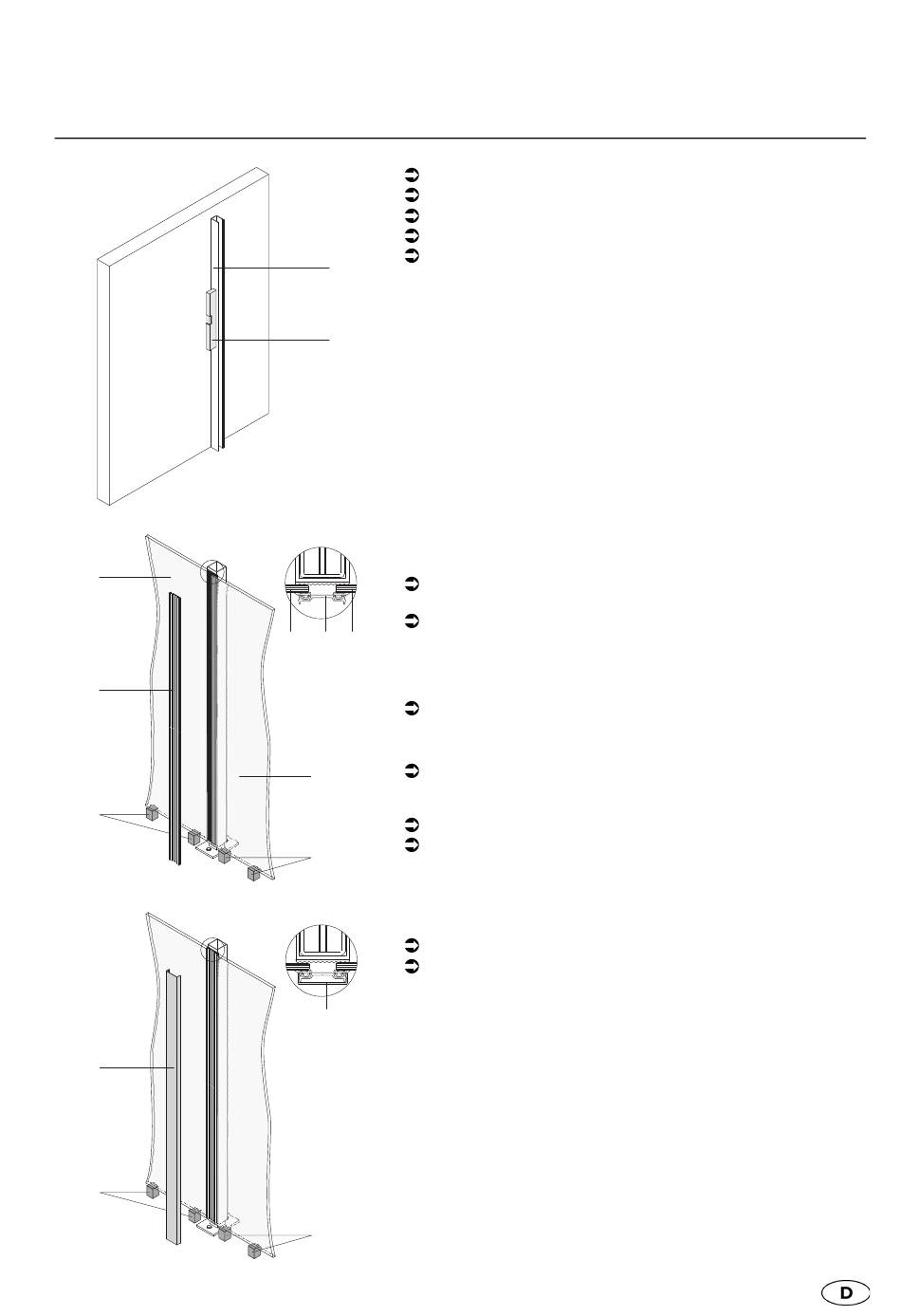

Endfeld 1 mit längerer Wasserwaage 2 ausrichten.
Bohrlöcher mit Endfeld anzeichnen.
Bohrlöcher bohren.
Dübel in Bohrlöcher stecken.
Endfeld an Wand schrauben.
1
2
Glaselemente an Klemmprofile montieren
Glaselemente wie folgt montieren:
Glaselemente 1 immer paarweise in Klemmprofil 2 eines Pfostens
montieren.
Holzunterlagen 3 unter Glaselemente legen.
- 15 mm Holzunterlagen verwenden bei Variante mit Pfostenan-
1
2
1
ker zum Einbetonieren
- 27 mm Holzunterlagen verwenden bei Variante mit Pfostenan-
ker zum Aufschrauben
Glaselemente unten auf Winkel der Klemmprofile stellen.
Bei Montage eines Glaselements in ein Endfeld:
Glaselemente in folgender Reihenfolge montieren.
1
1. Glaselement in Endfeld schieben.
2. Glaselement an Pfosten montieren.
Glaselemente an Pfosten stellen.
Klemmprofil 2 an Pfosten schrauben und Glaselemente einklem-
3
men.
- Schrauben durch Gummiauflage drücken und vorhandende
Schraubenlöcher im Pfosten verwenden.
Deckschale 1 auf Klemmprofil stecken.
Holzunterlagen 2 entfernen.
1
2
11
